Описание
Технологический процесс в цехе по производству керамической плитки сопровождается выделением тепла в помещение. Основными поставщиками тепла являются печи первичного (удельного) и вторичного (политого) обжига. Для обеспечения допустимых параметров микроклимата и чистоты воздуха на рабочих местах предусмотрена система приточно-вытяжной вентиляции (рис.1).
Выбрав, соответствующие варианту, условия задания (таблица 5) требуется:
1. рассчитать расход приточного воздуха для системы вентиляции по избыткам явной теплоты, считая, что основными поставщиками тепла являются печи обжига (приложение 9);
2.определить количество вентиляционных систем, исходя из того, что они устанавливаются через 20м по длине цеха (от наружных стен на расстоянии 10м), (вентиляторы устанавливаются в вентиляционных камерах (не более 4х в одной), расположенных с наружной стороны цеха);
3.определить примерную производительность одного вентилятора (на основании пунктов 1, 2);
4.выбрать по таблице П.10.1 параметры воздуховода для обеспечения необходимой производительности вентилятора (рассчитанного в пункте 3), выбрав скорость движения воздуха в воздуховоде в интервале от 5 до 20м/с;
5.рассчитать общую потерю давления приточного воздуха по длине одного воздуховода (приложение 10);
6.выбрать вентилятор, с учетом найденной производительности (пункт 3), привести его технические характеристики: КПД(η) и угловую скорость (ω, рад/с), учитывая, что КПД должен быть максимальным ( рис. П.10.1 и П.10.2);
7.рассчитать полезную мощность вентилятора (приложение 10);
8.определить мощность на валу двигателя (приложение 10);
9.подобрать тип электродвигателя для выбранного вентилятора (таблица П.10.2).

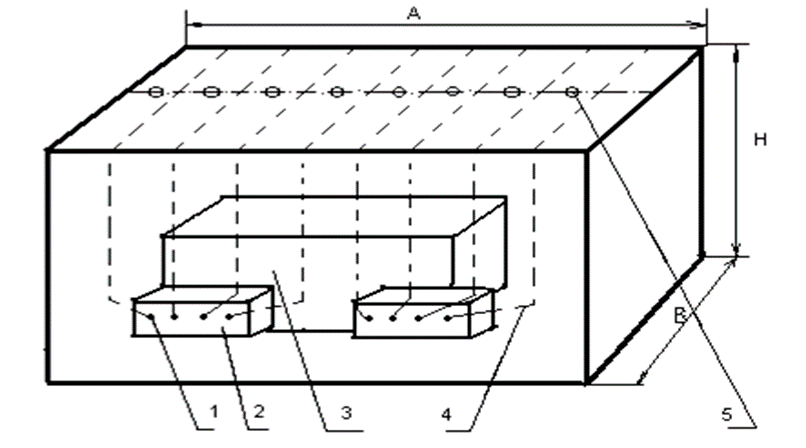

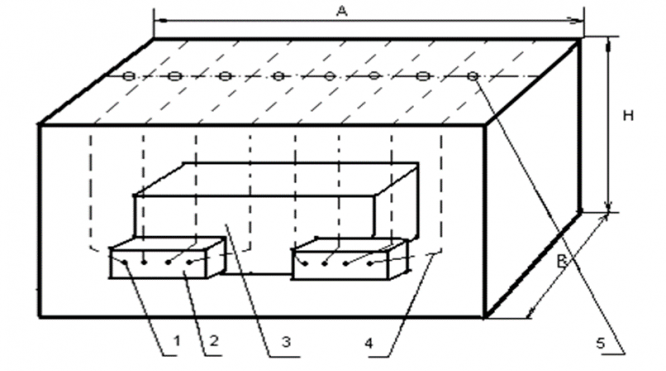

Рис.1.Приточно-вытяжная вентиляция в цехе производства керамической плитки.
1 – приточный вентилятор, 2 – вентиляционная камера; 3 –печь обжига, 4 – воздуховод;
5 – вентилятор вытяжной
