Курсовая работа: Гидравлический пресс 1.6 МН (для листовой штамповки)
Описание
Всё выполнено в КОМПАС 3D.

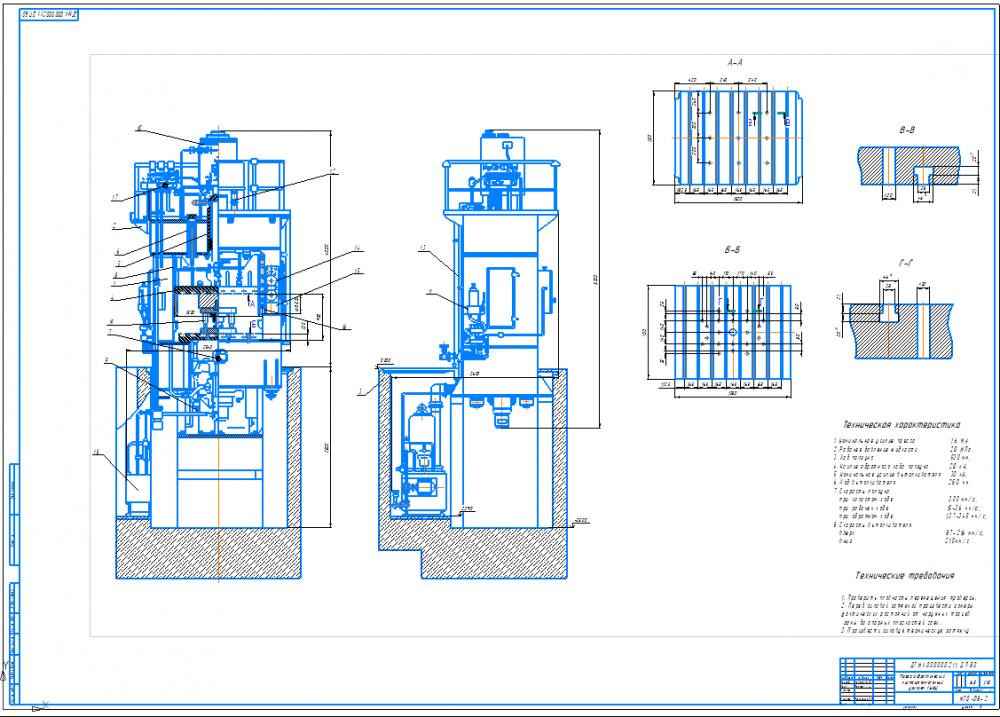

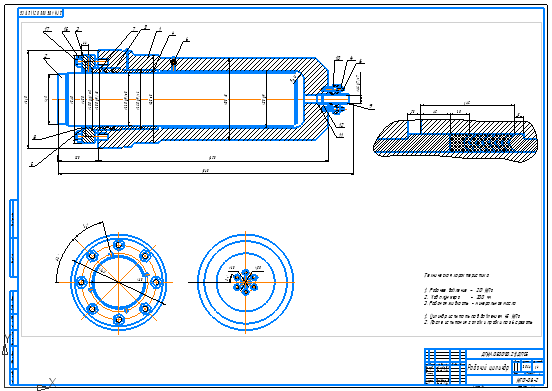

В состав файла входят: чертёж пресса, гидравлическая схема, деталировка (штамп, матрица, пуансон), рабочий цилиндр (сборка), спецификация на штамп, гланый цилиндр и пресс, РПЗ.
Техническая характеристика
1. Номинальное усилие пресса 1,6 МН;
2. Рабочее давление жидкости 20 МПа;
3. Ход ползуна 530 мм;
4. Усилие обратного хода ползуна 20 кН;
5. Номинальное усилие выталкивателя 30 кН;
6. Ход выталкивателя 250 мм;
7. Скорость ползуна
при холостом ходе 300 мм/с;
при рабочем ходе 15-36 мм/с;
при обратном ходе 137-345 мм/с;
8. Скорость выталкивателя
вверх 87-216 мм/с;
вниз 210мм/с.
![]()
![]()
В состав файла входят: чертёж пресса, гидравлическая схема, деталировка (штамп, матрица, пуансон), рабочий цилиндр (сборка), спецификация на штамп, гланый цилиндр и пресс, РПЗ.
Техническая характеристика
1. Номинальное усилие пресса 1,6 МН;
2. Рабочее давление жидкости 20 МПа;
3. Ход ползуна 530 мм;
4. Усилие обратного хода ползуна 20 кН;
5. Номинальное усилие выталкивателя 30 кН;
6. Ход выталкивателя 250 мм;
7. Скорость ползуна
при холостом ходе 300 мм/с;
при рабочем ходе 15-36 мм/с;
при обратном ходе 137-345 мм/с;
8. Скорость выталкивателя
вверх 87-216 мм/с;
вниз 210мм/с.
Характеристики курсовой работы
Учебное заведение
МГТУ им. Н.Э.БауманаПросмотров
120
Размер
2,26 Mb
Список файлов
Пресс 1,6 МН
3 Содержание (лист 1).DOC
4 Содержание (лист 2).doc
5охрана.docx
6 Раздел 1.doc
7 Раздел 2.DOC
8 Раздел 3,4.DOC
Вид общий.cdw
Деталировка.frw
МТО ЭЧДП диплом.doc
ПРИЛОЖЕНИЕ А.docx
РАЗРАБОТКА ТЕХНОЛОГИИ ШТАМПОВКИ ДЕТАЛИ.docx
РЕФЕРАТ.docx
Спецификация Вид общий.spw
Спецификация цилиндр.spw
Спецификация штамп.spw
Чертеж гидрсхема123.cdw
Чертеж цилиндр.cdw
