Цель работы:
Исследование нелинейного резистивного двухполюсника.
Элементы и приборы:
Генератор сигналов низкочастотный (ГСН), цифровой вольтметр, двухканальный осциллограф, нелинейный двухполюсник №24, источник постоянного напряжения E=0..24В, сопротивление R10=1 kOm, блок переменных сопротивлений R4=0..999 Ом, длок переменной индуктивности С4=0..999 мкФ.
Ход работы:
1)Построить вольт- амперную характеристику двухполюсника. Для этого собрать цепь по рис. 1.
1
U
нд
R10
2
Рис.1
| U B | 3 | 6 | 9 | 12 | 15 | 18 | 20 | |
| Прямое включение | U нд, B | 0,27 | 0,18 | 0,51 | 0,3 | 0,31 | 0,3 | 0,32 |
| UR10, В | 2.7 | 5.8 | 8.5 | 11.7 | 14.7 | 17.75 | 19.72 | |
| I | 0.0027 | 0.0058 | 0.0085 | 0.0117 | 0.0147 | 0.01775 | 0.0197 | |
| Обратное включение | Uнд, В | 2.93 | 5.8 | 8.3 | 11 | 13.9 | 17 | 18.8 |
| UR10, B | 0.006 | 0.01 | 0.8 | 0.9 | 1 | 1.1 | 1.2 | |
| I | 6*10^-6 | 10^-5 | 0.0008 | 0.0009 | 0.001 | 0.0011 | 0.0012 |

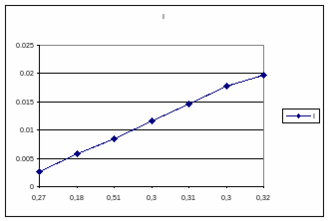

Прямое включение:

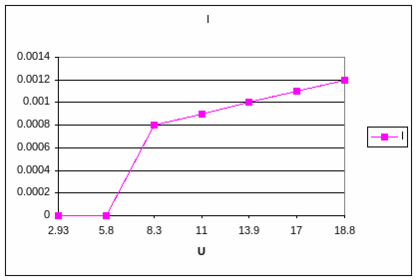

Обратное включение:
2)Собрать однополупериодный выпрямитель по схеме рис.2, для исследования работы цепи подключить осциллограф по схеме 2.а
1
3
2
нд
~R4
1
2
~U
~C4
3
Рис.2 Рис.2 а
U13 U23
| C | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| R4=100 Om | 0.9 | 0.81 | 0.878 | 0.874 | 0.868 | 0.86 | 0.852 | 0.844 | 0.852 | 0.852 | 0.813 |
| R4=999 Om | 4.54 | 4.28 | 3.83 | 3.83 | 2.95 | 2.6 | 2.3 | 2.1 | 1.9 | 1.72 | 1.57 |
3
Нд 24
~R4
1
2
~U
~C4
3
Нд 25
)Собрать двухполупериодный выпрямитель по схеме рис.3 Uвх(t) Uвых(t)
