Нельзя задать напряженность вдоль трещины. Так же этот образец очень тяжелый и массивный
Определяется качество суспензии и определяется на какой намагниченности можно работать с данной суспензией. Нельзя задать или изменить намагниченность вдоль трещины.
Проверка качества магнитного порошка
(порошок уходит наверх, грязь остается в чаше – ее убирают, потом выключают ток и частицы попадают в назад чашу и их взвешивают – так определяют процентное соотношение размеров (качества) порошка, особо мелкий остается на магнитной части)
Пример: определить режим контроля СОН
l=200мм a=35мм в=2.5мм сталь 45
-
Выбираем способ контроля СОН или СПП
-
Из ГОСТ Нприлож>Hs
-
Циркулярное намагничивание
-
Намагничивают соленоид чтобы найти поперечные дефекты
Контроль стальных канатов
ОК – канат грузоподъемных машин и контролируют только стальную часть канатов. Контролируется износ – уменьшение диаметра каната в результате удлинения либо стирания и локальные обрывы и в следствии коррозии.
Способ контроля: магнитный. Принцип действия. Используют поле рассеяния.

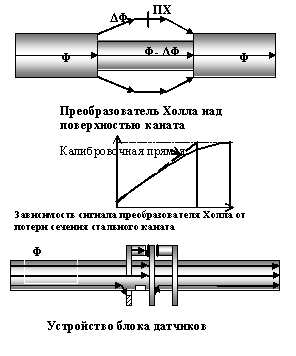

Локальный дефект – обрыв проволоки. Ставят систему датчиков холла по окружности чтобы полностью контролировать канат

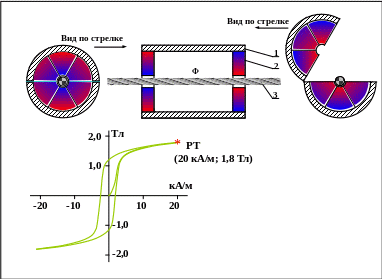

Система намагничивания каната (СН).
1 - цилиндрический магнитопровод,
2 - магнит,
3 - намагничиваемый канат
Минимальный дефект – обрыв одной проволоки
Мешающие факторы (структуроскопия, толщинометрия)
- форма поверхности дает погрешность (в толщинометрии 2х либо 1о полюсный преобразователь в любом случае будет погрешность)
- зазор меж преобразователем и объектом
- магнитные свойства ОК
- шероховатость поверхности
Контроль трубопроводов. (Внутритрубный снаряд)
Цель: Контроль параметров магистральных трубопроводов.
Для контроля применять радиационный, капиллярный, визуальный методы НЕЛЬЗЯ.
Бывают шовные, продольные швы и спиральные.
Для контроля используют магнитный, ультразвуковой и вихретоковый контроль.
