Лабораторная работа № 3

ИЗМЕРЕНИЕ РАЗМЕРОВ ДЕФЕКТОВ С ПОМОЩЬЮ УЛЬТРАЗВУКА

Цель работы

1. Исследование отражательной способности дефектов в зависимости от размера и глубины залегания;

2. Изучение методики оценки величины дефектов с помощью АРД-диаграммы.

Домашнее задание

Используя приведенную на рис. 3.1 безразмерную АРД-диаграмму, построить кривые размерных АРД-диаграмм для конкретных размеров дефектов (табл.3.1) и параметров преобразователей (табл. 3.2).

Таблица 3.1

Таблица 3.2

Рабочее задание

1. На образце с искусственными дефектами снять зависимость амплитуды отраженного импульса от расстояния до плоскодонных дефектов, диаметры которых указаны в табл.3.1.

Результаты эксперимента сопоставить с построенными в п.2 АРД-диаграммами. Глубину залегания плоскодонных отверстий измерить глубиномерным устройством дефектоскопа.

2. Используя экспериментальные результаты, полученные в п.1, определить количество внутренних дефектов с эквивалентными размерами 2b, (удовлетворяющими условию Значения b₁ и b₂ получить у преподавателя.

3. Определить в образце конфигурацию искусственного внутреннего дефекта и глубину его залегания, используя глубиномерoe устройство дефектоскопа ДУК-66.Конфигурациию внутреннего дефекта нанести на чертеж в масштабе.

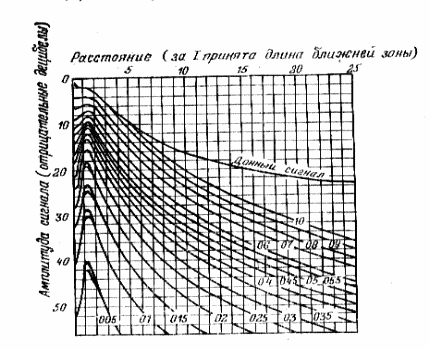

Рис.3.1 АРД-диаграмма для максимального эхосигнала, отраженного от плоскодонного отверстия

Описание лабораторной установки

Установка содержит, следующее оборудование: ультразвуковой импульсный дефектоскоп ДУК-66, образцы для настройки прибора, экспериментального исследования АРД-диаграммы и образец с внутренними дефектами.

Методические указания

1. При построений кривых размерных АРД-диаграмм следует считать скорость распространения ультразвуковых колебаний в материале образца С =6260 м/с и максимальное значение расстояния до дефектов z = 150 мм. Рассчитать длину волны УЗК, излучаемую преобразователем l=C/f, и границу ближней зоны z_б=a²/l данного преобразователя. Задаться конкретными значениями b и z и по безразмерной АРД-диаграмме определить соответствующее им значение отношения амплитуды принятого сигнала к амплитуде посланного сигнала P`/P<sub>0</sub>, которое отложено на оси ординат.' На (размерной АРД-диаграмме следует 'по оси абсцисс откладывать значения z (10, 20, 30 ...мм), по оси ординат - P`/P₀, а рядом с построенными кривыми зависимости P`/P₀(z) проставить величину b.

В качестве отражателя бесконечно большого размера может рассматриваться противоположная поверхность (дно) образца. Заштрихованные области на АРД-диаграмме соответствуют возможному разбросу значения амплитуды принятого сигнала, вызванному различной формой и длительностью зондирующих импульсов.

2. Экспериментальная проверка АРД-диаграммы выполняется на образце с искусственными дефектами в виде отверстий с плоским дном, размер которых известен, а расстояние от них до поверхности прозвучивания определяют с помощью глубиномера дефектоскопа.

Измерить величину амплитуды посланного сигнала трудно, поэтому при экспериментальных исследованиях следует вместо P`/P<sub>0</sub>определять отношение P` к амплитуде донного сигнала. Поставив преобразователь, соответствующий данной АРД-диаграмме, на образец, нужно получить отраженный от дна сигнал, уровень которого фиксируется на экране прибора. Измерение амплитуд сигналов от дефектов с помощью аттенюатора прибора ДУК-66 состоит в поочередном изменении величины сигналов делителем так, чтобы- соответствующие импульсы на .экране дефектоскопа имели, ту же высоту, какая была ранее у донного сигнала. Положение ручек на шкалах аттенюатора показывает, на сколько децибел пришлось изменить величину донного сигнала и тем самым определить его амплитуду. Результаты эксперимента нанести на графики, рассчитанные в п.2 домашнего задания.

3. Используя размерную АРД-диаграмму, рассчитанную и проверенную экспериментально, следует определить в образце количество внутренних искусственных дефектов с эквивалентными размерами, величины которых заключены между двумя кривыми построенной АРД -диаграммы. Эквивалентным размером называется диаметр отверстия с плоским .дном, которое залегает на той же глубине, что и естественный дефект, и дающим сигнал такой же амплитуды. Выявление дефектов следует производить с помощью преобразователя, выбранного согласно табл. 3.2

4. Определение конфигурации внутреннего дефекта и глубины его залегания следует производить, используя сигнал на ЭЛТ дефектоскопа. Границей дефекта считать точку, соответствующую центру преобразователя, когда амплитуда эхосигнала от дефекта изменяется в 2 раза (.на 6 дБ) от максимального значения. Результаты контроля регистрируют на чертеже, где предварительно следует нанести общий план поверхности сканирования образца в .натуральную величину.

Контрольные вопросы

1. Что такое АРД-диаграмма?

2. Объясните наличие максимумов у кривых .АРД-диаграммы при z/z_б = 1.

3. Как с помощью АРД-диаграммы оценить размер дефекта?

4.Поясните смысл операций при экспериментальном исследовании АРД-диаграммы.

5. Какие факторы влияют на точность экспериментальной проверки АРД-диаграммы?

6. Как изменится вид АРД-диаграммы, если учесть затухание УЗК в материале образца?

7. Как относятся между собой реальный размер дефекта в изделии и его эквивалентный размер, определенный по АРД-диаграмме?
