Устройства выборки - хранения

При сборе информации и ее последующем преобразовании часто бывает необходимо зафиксировать значение аналогового сигнала в некоторый момент времени. Некоторые типы аналогово-цифровых преобразователей, например, последовательного приближения, могут давать совершенно непредсказуемые ошибки, если их входной сигнал не зафиксирован во время преобразования. При смене входного кода цифро-аналоговых преобразователей из-за неодновременности установления разрядов наблюдаются выбросы выходного напряжения. Для устранения этого явления на время установления также следует зафиксировать выходной сигнал ЦАП. Устройства выборки - хранения (УВХ) (слежения - хранения), выполняющие эту функцию, должны на интервале времени выборки (слежения) повторять на выходе входной аналоговый сигнал, а при переключении режима на хранение сохранять последнее значение выходного напряжения до поступления сигнала выборки. Схема простейшего УВХ приведена на рис. 15а.

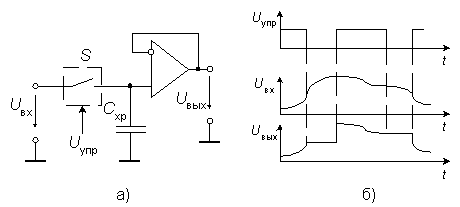

Рис.15. Устройство выборки - хранения

Когда ключ S замкнут, выходное напряжение схемы повторяет входное, т.е. U_вых = U_вх (рис.15б). При размыкании ключа Uвых сохраняет свое значение, последнее перед размыканием. Выходной повторитель на ОУ препятствует разряду конденсатора хранения С_хр на нагрузку схемы. Входное сопротивление повторителя должно быть как можно больше, поэтому обычно применяют ОУ с полевыми транзисторами на входе.

Простейшая схема УВХ имеет ряд недостатков:

• При замкнутом ключе источник входного сигнала имеет значительную емкостную нагрузку. Если источником является ОУ, это обычно приводит к его самовозбуждению.

• ОУ с полевыми транзисторами на входе, применяемые в качестве буферных повторителей, имеют значительное смещение нуля.

Эти недостатки во многом устранены в ИМС устройства выборки - хранения LF398 (отечественный аналог - 1100СК2), которая в течение многих лет была по существу промышленным стандартом. Функциональная схема этой ИМС приведена на рис. 16. Здесь схема имеет общую отрицательную обратную связь, охватывающую всю схему - с выхода усилителя ОУ₂ на вход усилителя ОУ₁.

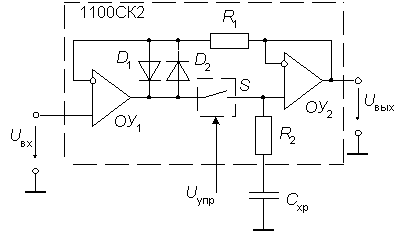

Рис. 16. Функциональная схема УВХ 1100СК2

Когда коммутатор находится в замкнутом состоянии, потенциал выхода операционного усилителя ОУ₁ вследствие действия общей отрицательной обратной связи устанавливается таким, что Uвых отличается от U_вх на величину напряжения смещения ОУ₁. При этом смещение, возникающее из-за наличия коммутатора и ОУ₂, сводится к нулю. Диоды в этом состоянии схемы заперты, так как падение напряжения на них, равное указанному смещению, достаточно мало (<= 20мВ). При размыкании коммутатора управляющим сигналом выходное напряжение остается неизменным. Резистор R₁ и диоды предотвращают насыщение ОУ₁, которое могло бы возникнуть из-за размыкания общей отрицательной обратной связи в этом режиме. Это снижает время переходного процесса при замыкании коммутатора. Усилитель ОУ₁ обеспечивает высокое входное сопротивление УВХ. Он выполнен по схеме с биполярными транзисторами на входе, что легко позволяет получить смещение нуля схемы в пределах 5 мВ. Резистор R2 ограничивает ток заряда конденсатора хранения.

Основные характеристики УВХ:

Точностные характеристики.

1. Напряжение смещения нуля U_см, определяемое практически смещением нуля ОУ₁.

2. Дрейф фиксируемого напряжения при заданной емкости С_хр

d U_вых / d t= I_р / С_хр,

где I_р - ток разряда конденсатора. Он складывается из токов утечки конденсатора и коммутатора, а также из входного тока усилителя ОУ₂.

При заданном токе утечки величину дрейфа можно уменьшить путем увеличения емкости конденсатора С_хр. Однако это ухудшает динамические характеристики схемы.

Динамические характеристики.

1. Время выборки tв определяет, как долго при самых неблагоприятных условиях длится процесс заряда конденсатора хранения до величины входного напряжения с заданным уровнем допуска. Это время пропорционально емкости С_хр. Перевод УВХ в режим хранения до окончания интервала выборки чреват значительными ошибками.

2. Апертурная задержка t_а. Это период между моментом снятия управляющего напряжения и фактическим запиранием последовательного коммутатора.
