Создание современных машин, развивающих в момент кристаллизации отливки высокие давления за короткий промежуток времени, позволяет использовать литье под давлением для тонкостенных отливок и для отливок с толщиной стенки 8-12 мм. Этому способствует разработка новых способов заполнения медленным сплошным потоком с последующей эффективной подпрессовкой через утолщенные питатели. Сочетание оптимальных тепловых условий затвердевания с подпрессовкой дает возможность получить литьем под давлением толстостенные отливки из эвтектических сплавов и из сплавов с широким интервалом кристаллизации: заэвтектических силуминов (17-19% Si), термоупрочняемых сплавов системы Al-Si-Cu, магниевых сплавов, бронз и латуней.

Переходы и радиусы закруглении. Если отливка имеет резкие переходы от толстых сечений к тонким, то в местах сочленения разностенных сечений могут возникать горячие трещины. Чтобы этого не происходило, необходимо предусматривать плавные переходы и радиусы закруглений между элементами литых деталей с разными сечениями.

Конфигурация перехода зависит главным образом от соотношения толщины сопрягаемых элементов. При незначительной разнице в толщине переходы рекомендуется осуществлять по радиусу (рис.6.16,а),величина которого составляет , но не должна быть менее 0,8-1 мм.

Е сли , то следует применять так называемые клиновые сопря­жения (рис. 6.16, б), в которых . Так как , то .

При перпендикулярном соединении стенок и отношении (рис. 6.16, в) возможно сопряжение по радиусу .

При отношении рекомендуется клиновое сопряжение, которое в зависимости от конструктивных требований выполняется с утол­щением на тонкой (рис.6.16,г) или на толстой стенке (рис. 6.16,д). При клиновом сопряжении перпендикулярных стенок или , а величина . Радиус внутренних закруглений должен быть не менее 0,8-1 мм, но не превышать толщину сопрягаемых стенок.

П ринцип скругления переходов и углов не относится к поверхностям, которые пересекают плоскость разъема, где все грани должны оставаться прямоугольными и острыми (рис 6.17). Эти грани могут быть скруглены на готовой отливке после удаления облоя. Если же острые грани при нормальном расположении плоскости разъема недопустимы, то необходим более сложный разъем пресс-формы.

Величина внутреннего радиуса закругления зависит от вида сплава. Для цинковых сплавов радиус может быть меньше, чем для алюминиевых сплавов. Особенно чувствительны к величине радиуса закругления магниевые сплавы, при кристаллизации которых в углах отливок наблюдается концентрация напряжений, вызывающих горячие и холодные трещины. Холодные трещины возникают чаще всего в отливках, работающих при циклических нагрузки. Для таких отливок радиусы закруглений должны быть не менее половины толщины стенки [96].

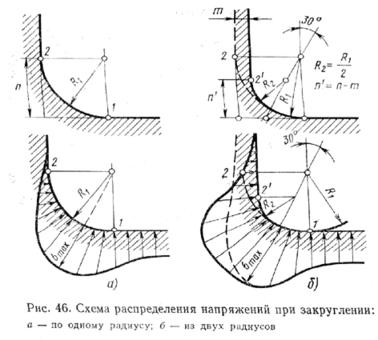

Е сли увеличение радиуса нежелательно, то предусматривают разгрузочный переход с радиусами и (рис. 6.17), в котором максимальное напряжение не превышает напряжений, возникающих при закруглении большим радиусом.

Отверстия и окна. Отверстия и окна в отливках, получаемых литьем под давлением, выполняют тремя способами: полностью литьем, частично литьем с последующей механической обработкой и полностью механической обработкой. Выбор способа зависит от конструкции отливки, конструкции пресс-формы, технологических возможностей процесса и масштаба производства. Для тонкостенных отливок небольших серий отверстия диаметром до 3 мм можно выполнять сверлением; в этом случае нет опасности отклонения режущего инструмента и вскрытия пор или раковин в литье. В крупносерийном и массовом производстве выгоднее получать литые отверстия. В толстостенных отливках из цинковых сплавов отверстия диаметром до 1 мм, из алюминиевых и магниевых сплавов до 1,5 мм и из медных сплавов до 3 мм следует выполнять сверлением, ибо тонкие стержни быстро выходят из строя, а замена их в пресс-форме требует длительного времени. Остальные отверстия рекомендуется выполнять сразу литьем, за исключением тех случаев, когда несколько отверстий близко расположены друг к другу и суммарная величина усилия охвата металлом стержней чрезмерно велика или когда расстояние между отверстиями должно быть настолько точным, что колебания усадки металла и температурного расширения пресс-формы не обеспечивают требуемых допусков.

Таблица 20. Размеры литых отверстий в деталях, изготовленных литьем под давлением [7, 128].*

Таблица 21. Допустимые диаметры литых отверстий.

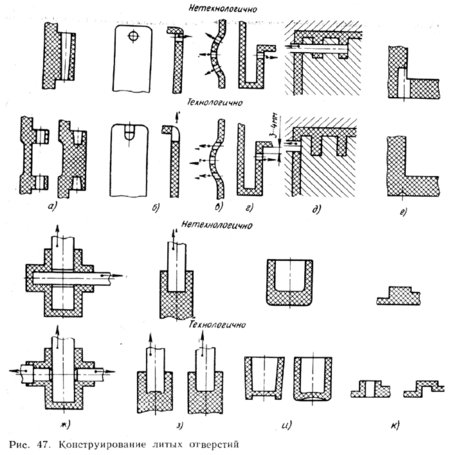

При конструировании отверстий (табл. 20) следует учитывать нерентабельность применения длинных тонких стержней (рис.6.18,а). Отверстия в боковой стенке (рис. 6.18,б), для оформления которых необходимы подвижные стержни, часто могут быть выполнены без стержней. Несколько боковых отверстий лучше располагать параллельно друг другу (рис.6.18,в), чтобы использовать для движения стержней один клиновой или гидравлический механизм. Боковая стенка с отверстием (рис.6.18,г) должна отстоять от другой стенки минимум на 3—4 мм. Следует избегать расположения отверстий (и стержней) в подвижной и неподвижной полуформах (рис.6.18,д); в этом случае лучше предусмотреть возможность последующей механической обработки. Если литое отверстие трудновыполнимо, то оно может быть обозначено центром под сверло (рис.6.18,е). Нельзя допускать пересечения отверстий, требующих пересечения стержней в пресс-форме (рис.6.18,ж). При оформлении больших глухих отверстий дно (или конец стержня) не должно иметь острых кромок (рис.6.18,з). Толщина дна глухих отверстий должна быть минимальной, чтобы исключить действие чрезмерной усадки металла на стержень (рис.6.18,и). Иногда с целью устранения локальных утолщений рекомендуется делать технологические отверстия или окна (рис.6.18, к).

Отверстия и окна в отливках по возможности должны быть сквозными. Это позволяет оформлять их с двух сторон, что исключает искривление стержней под воздействием высокого давления запрессовки, и следовательно, исключает смещение центров отверстий.

Литейные уклоны и конусность. При кристаллизации металла возникают усадочные напряжения, препятствующие удалению отливки из пресс-формы. Для облегчения удаления отливки на поверхностях, перпендикулярных плоскости разъема, на стержнях любого направления предусматривают литейные уклоны. Особенно важны литейные уклоны на внутренних поверхностях, оформляемых стержнями.

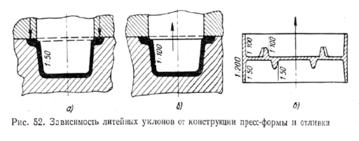

Л итейный уклон поверхностей, рас­положенных перпен­дикулярно плоскости разъема или в на­правлении удаления стержня, зависит от размеров внутренних поверхностей и расстояния между их противоположными стенками и от того, каким образом извлекается отливка из пресс-формы. Для внутренних поверхностей, образуемых неподвижными стержнями, при изготовлении отливок, извлекаемых при помощи выталки­вателей, необходим уклон большей величины (рис.6.19,а), чем при использовании подвижных стержней (рис.6.19, б). Для отливок, имеющих горизонтальные перегородки (рис.6.19,в), напряжения усадки не должны превышать прочности отливки в горячем состоянии. Для тех частей отливки, которые располагаются в неподвижной полуформе, рекомендуется уклон больший, чем для частей, оформляемых в подвижной полуформе, в противном случае отливка при удалении будет повреждена или останется в неподвижной полуформе, так как усилие обжатия стержня в неподвижной полуформе будет больше.
