Исходные данные: Uн_мах = 80 В

Iн_мах = 500 мА

fраб = 3000 Гц

rб = 10 Ом

rэ = 10 Ом

rк = 50 Ом

Транзистор марки 2N3020

Выберем рабочую точку: Uкр = 41 В

Iкр = 241мА

Таким образом напряжение источника питания составляет 160В ,

а максимальный ток коллектора составляет 1000mА

С графика определяем Iбр = 2.5мА

h21э = 96.4 = b

Uбэр = 1.25 В

Определим Rк :

Rк = Uип/Iк_max = 160B/1A = 160 Oм

Найдём Rвх:

Rвхэ=Uбэр/Iбр=1.25/0.0025=500Ом

Найдём Rвх:

Rвх = Rб//(rб + (b дин +1)rэ)

b дин = b*((rк* + rэ)/(rк* + rэ + Rк//Rн))

Rб = R1//R2

Rб определим из условия: R1/(R1+R2) = 1.25/160 = 0.0078 {=Uбр/Uип}

и Iделителя = 2*Iбр

Iделителя = Uип/(R1+R2) = 5 mA

R1 + R2 = 160/0.005 =6370 Om

R1 = 6370*0.0078 = 148 Om

R2 = 6370-148 = 6222 Om

Таким образом Rб=144 Ом

Rэ=Uэр/Iэр

Rвх=(Rвхэ*Rб)/(Rвхэ+Rб)=500*144/(500+144)=112 Ом

Xc1 = 1/(2pfраб*С1) = 0.1Rвх = 11.2 Ом

С1 = 4.8 uF

rк* = (1 - a)rк = rк/b = 160 Ом

Rвых = rк* + Rк//Rн = 160Ом

Xc2 = 1/(2pfраб*С2) < 0.1Rвых = 16Ом

Xc2=14 Ом

С2 = 3.8 uF

В процессе отладки с помощью Micro_Cap 7.0 получены следующие результаты:

R1 = 6200 Om

R2 = 150 Om

Rк = 110 Om

Rн = 67 Om

ec = 0.05 sin 2000t

С1 = 0.2 uF

С2 = 30uF

Технические показатели данной схемы:

rк* = (1 - a)rк = rк/b = 0.054 Ом

Rб = R1//R2 = 658.8 Om

Rвх = 658.8*/(658.8+571) =306 Ом

Rвых = 0.054+110*67/177 = 42 Om

ki = iк/iб = (230-110)/(1.25-0.6)=184.6 {=b}

ku = Uвых/Uвх = 3/0.05 = 60

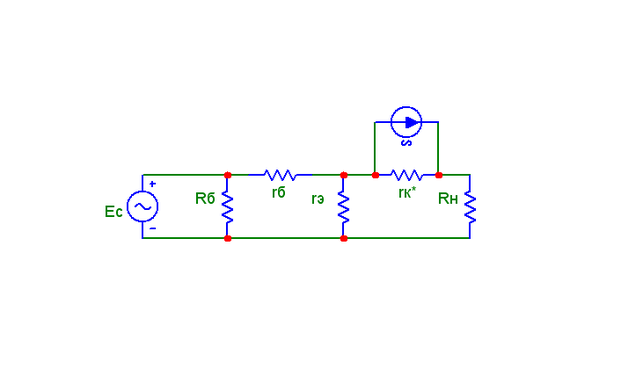

Схема замещения:
