Способы подключения источников бесперебойного питания:

• через COM - порт.

Когда входное напряжение электрического питания выходит за допустимые границы посылается сигнал в СОМ - порт. Программное обеспечение ИБП (Power Shute) сообщает всем станциям о том, что питание сервера происходит от ИБП и что необходимо в течении нескольких минут отключиться от этого сервера, при этом сервер производит запись ОП на диск.

1. Рекомендации по модернизации сети.

Выбор ИБП.

Рассмотрим 3 ИБП различных типов:

• Sola 600E фирмы «Best Power»;

• Back-UPS AVR 800VA фирмы «APC»;

• Smart-UPS 1000 фирмы «APC».

Выберем из них наиболее подходящий.

Для начала приведем их общие характеристики в таблице 3.

Таблица 3. Общие характеристики ИБП

Характеристики ИБП	Значения характеристик ИБП
Наименование	Sola	Back UPS	Smart UPS
Фирма производитель	Best Power (Sola 600E)	APC (Back-UPS AVR 800VA)	APC (Smart-UPS 1000)
Тип ИБП	ON LINE	OFF LINE	LINE NTERACTIVE
Номинальное напряжение	225-226 В	230 В	230 В
Входная частота	50 ± 1 Гц		50/60 Гц +/- 3 Гц (автоподстройка)
Диапазон входного напряжения без перехода питания сервера от аккумулятора ИБП	175-295 В	119-280 В	174 - 286 В
Выходная мощность ИБП	500 ВА	800 ВА	1000 ВА
КПД ИБП	> 0,8	0,9 ¸ 0,95	0,9
Время переключения ИБП в режим автономного питания	» 0	5 ¸ 30 мсек	2 ¸ 5 мсек
Время поддержки напряжения питания от аккумулятора	6 ¸ 10 мин	75 минут	20.1 мин
Максимальное время заряда батареи ИБП до 90% мощности	6 часов	8 часов	4 ч
Пик фактор ИБП	3-1	2,5	3,5
Коммуникационный интерфейс	- RS-232	USB	DB-9 RS-232, разъем Smart-Slot
Недостатки	- Низкий КПД - Высокая стоимость	- Высокое время переключения - Малый размер окна - Прямоугольная форма выходного напряжения - слабая защита от помех эл. питания	- Возможна прямоугольная форма выходного напряжения - наличие времени переключения

Выберем из них наиболее подходящий, опираясь на значения параметров, указанных в таблице 3. Нормируем эти значения.

Таблица 4. Сравнительные характеристики ИБП

Таблица 5. Шкала перевода качественных характеристик в количественные.

Качественная оценка	Отлично	Хорошо
Количественная	1	0,8

Таблица 6. Таблица нормированных значений с весовыми коэффициентами

Параметр сравнения	Весовой коэффициент α	Best Power (Sola 600E)	APC (Back-UPS AVR 800VA)	APC (Smart-UPS 1000)
Выходная мощность ИБП	0,2	0,5	0,8	1
КПД ИБП	0,15	0,8	1	1
Время переключения ИБП в режим автономного питания	0,15	1	0,07	0,35
Максимальное время заряда батареи ИБП до 90% мощности	0,25	0,67	0,5	1
Время поддержки напряжения питания от аккумулятора	0,25	0,14	1	0,3
Итого:	1	0,573	0,695	0,723

На основании сравнительной характеристики ИБП различных типов выберем ИБП типа LINE INTERACTIVE - Smart-UPS 1000 фирмы «APC». Он обеспечивает большую надежность при переключении ИБП из режима работы «от сети» в режим работы «от батареи».

Выбор RAID

Таблица 5. Сравнительные характеристики RAID-массивов

Таблица 6. Таблица нормированных значений с весовыми коэффициентами

В качестве дискового массива мною был выбран внешний дисковый массив MaxTronic Arena SA-6651S.

1. Рекомендации по реорганизации сети

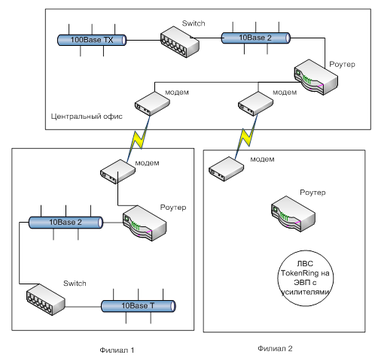

Рекомендуется использовать следующий вариант построения сети (см. рис. 7).

Рис. 7. Рекомендации по реорганизации сети

Маршрутизатор в центральном офисе рекомендуется подключать непосредственно к коммутатору, т.к. данные в этом случае не будут идти через «медленную» сеть 10 BASE-2 от сети 100 BASE-TX, что замедляет работу сети.

1. Организация удаленной связи объединенной сети фирмы

3.1. Выбор типа сети связи

Для выбора типа сети связи сравним 3 технологии:

• Х.25

• Frame relay

• ADSL

Таблица 7. Параметры сравнения сетей связи

Параметр сравнения	Х.25	Frame relay	ADSL
Стоимость подключения, руб.	30000	45000	1000
Абонентская плата, руб.	4200	2400	4800
Максимальная скорость передачи (кбит/c)	64	2000	8000
Надёжность передачи данных	Хорошо (при использовании нескоростных каналов)	отлично (QoS)	хорошо (зависит от качества проводки)
Возможность масштабирования	Отлично (производительность не уменьшается)	отлично (производительность не уменьшается)	удовлетворительно (производительность уменьшается)

Для выбора наилучшего варианта воспользуемся критерием взвешенной суммы. Для этого нормализуем данные и введем весовые коэффициенты (α).

Используем шкалу перевода качественных характеристик в количественные:

Таблица 8. Шкала перевода качественных характкристик в количественные

Качественная оценка	Отлично	Очень хорошо	Хорошо	Удовлетворительно
Количественная оценка	1	0,9	0,8	0,6

В таблице 9 представлены нормализованные данные и весовые коэффициенты (α), а также значения взвешенных сумм для каждого варианта:

Таблица 9. Характеристики сравниваемых сетей связи

Параметр сравнения	α	Х.25	Frame relay	ADSL
Стоимость подключения, руб.	0,2	0,03	0,02	1
Абонентская плата, руб.	0,2	0,57	1	0,50
Максимальная скорость (кбит/c)	0,3	0,008	0,25	1
Надёжность передачи данных	0,2	0,8	1	0,8
Возможность масштабирования	0,1	1	1	0,6
∑		0,3824	0,579	0,82

Выбираем технологию ADSL.

1. Выбор оборудования сети связи.

Для организации связи между центральным офисом и филиалами будем использовать телефонные линии и модемы, как самый доступный и дешевый вид связи. Будем подбирать модем типа ADSL, т.к. такие модемы предоставляют достаточную скорость за небольшие деньги.
