Московский Государственный Университет имени Н.Э. Баумана

Расчётно - пояснительная записка по курсовой работе

по курсу «Эксплуатация АСОИУ»

____________A4____________

(вид носителя)

___________________________

(количество листов)

Москва – 2012

РЕФЕРАТ

Первые сети были сетями с разделением доступа по времени (time-sharing), которые использовали центральные процессоры (mainframe) и присоединённые терминалы. Средой такого исполнения были как Архитектура Системной Сети (System Network Architecture – SNA) IBM, так и архитектура сети компании Digital.

Локальные сети (Local area network – LAN) развивались вокруг революции персональных компьютеров (Personal Computer – PC). Локальные сети позволили многим пользователям в относительно малой географической области обмениваться файлами и сообщениями, а также иметь доступ к разделяемым ресурсам, таким как файловые серверы.

На сегодняшний день начинают широко использоваться высокоскоростные локальные сети и коммутируемые интерсети, в большинстве случаев потому что они работают на очень высоких скоростях и выдерживают такие высокопоточные приложения, как голосовые и видеоконференции.

Воплощение интерсетей развивалось как решение трёх ключевых проблем: изолированность локальных сетей, дублирование ресурсов и недостаточность управления сетью. Изолированность локальных сетей делала электронные коммуникации между различными офисами и отделениями невозможными. Дублирование ресурсов означало, что аналогичное аппаратное и программное обеспечение должно было быть поставлено в каждый офис и отдел и поддерживаться отдельным персоналом. Недостаточность управления сетью означала, что не существовало централизованного метода управления и ликвидации проблем сетей.

Реализация функциональной интерсети – непростая задача. Придётся столкнуться со многими проблемами, особенно в сферах связности, надёжности, управления сетью и гибкости. Каждая сфера является ключевой в создании исправной и эффективной интерсети.

При соединении между собой разнообразных систем проблема заключается в поддержании сообщения между несравнимыми технологиями. Различные сайты, к примеру, могут использовать различные типа среды передачи данных или работать на различных скоростях.

Другое существенное соображение, надёжность сервиса, должно быть поддержано в любой интерсети. Отдельные пользователи и целые организации зависят от последовательного, надёжного доступа к сетевым ресурсам.

В своей курсовой работе я должен разработать проектное решение интерсети, которая связывает все подразделения фирмы. При этом мне необходимо провести сравнительный анализ ЛВС и его оборудования, а также привести методы увеличения производительности и отказоустойчивости серверов. В работе необходимо осуществить настройкуц рабочих параметров ОС и СУБД, провести аналитическое и имитационное моделирование функционирования ЛВС.

СОДЕРЖАНИЕ

1. Техническое задание 4

1.1. Наименование 4

1.2. Основание для разработки 4

1.3. Цель разработки 4

1.4. Задачи, подлежащие решению 4

1.5. Требования к составу технических средств 4

1.6. Требования к составу программных средств 5

1.7. Техническая документация, предъявляемая по окончании работы 5

1.8. Порядок приема работы 5

1.9. Дополнительные условия 5

2. Архитектура объединенной сети фирмы 6

2.1. Укрупненная схема сети. 6

2.2. Схема сети центрального отделения фирмы. 8

2.3. Схема сети филиала 1. 9

2.4. Схема сети филиала 2. 10

2.5. Правила построения сетей центрального отделения и филиалов фирмы. 10

2.5.1. Правила построения ЛВС на базе 10 Base T и 100 VG AnyLAN. 10

2.5.2. Правила построения ЛВС на базе стандарта 10 Base 2. 11

2.5.3. Правила построения ЛВС на базе стандартов Token Ring на ВОЛС. 11

3. Принципы построения производительных и отказоустойчивых сетей 12

3.1. Принципы построения производительных сетей. 12

3.2. Принципы построения отказоустойчивых сетей. 12

3.3. Расчет вероятности безотказной работы дисковой подсистемы сервера. 13

3.4. Рекомендации по модернизации рассматриваемой сети фирмы. 14

4. Организация удаленной связи объединенной сети фирмы 15

4.1. Выбор типа сети связи. 15

4.2. Выбор оборудования сети связи. 17

5. Выбор оборудования сети и особенности его эксплуатации 20

5.1. Выбор одноядерного сервера, на базе процессора Pentium 4. 20

5.2. Выбор и эксплуатация ИБП. 22

6. Настройка рабочих параметров сетевой ОС 24

7. Настройка рабочих параметров СУБД 27

8. Распределение предметных БД по узлам сети без учёта репликации 29

9. Аналитическое моделирование сети 32

10. Имитационное моделирование сети 35

11. Сравнительный анализ результатов моделирования 41

1. Техническое задание

   1. Наименование

Проектирование распределенной сети обработки информации фирмы.

1. Основание для разработки

Основанием для разработки является учебный план кафедры АСОИУ МГТУ им. Н.Э.Баумана.

1. Цель разработки

Целью разработки является создание проектного решения на распределенную сеть обработки информации, объединяющую все подразделения фирмы, состоящей из центрального и двух удаленных офисов.

1. Задачи, подлежащие решению

В процессе выполнения курсовой работы необходимо решить следующие задачи:

• разработать блок-схему распределенной АСОИиУ фирмы и структурные схемы ЛВС центрального и удаленных офисов фирмы;

• описать правила построения всех сетей фирмы;

• выбрать и обосновать вариант удаленной связи отдельных ЛВС фирмы;

• выбрать требуемое оборудование для ЛВС фирмы;

• описать настройку рабочих параметров сетевой ОС, под управлением которой работают ЛВС фирмы;

• описать настройку рабочих параметров СУБД, которая установлена в ЛВС фирмы;

• провести распределение предметных баз данных по узлам сети;

• выполнить аналитическое и имитационное моделирование ЛВС фирмы и провести сравнительный анализ результатов моделирования;

• разработать и представить рекомендации по модернизации и реорганизации распределенной АСОИиУ фирмы

1. Требования к составу технических средств

Фирма включает центральный офис и два удаленных филиала.

В центральном офисе фирмы расположены ЛВС 100 VG AnyLAN на ВОЛС, содержащая 2 концентратора, и ЛВС 10 Base T, содержащая 2 сегмента. Обе сети подключены к коммутатору, к нему также подключен удаленный маршрутизатор с двумя модемами.

В первом филиале фирмы расположены ЛВС 10 Base 2, содержащая 2 концентратора, и ЛВС 10 Base 2, содержащая 2 сегмента. Обе сети подключены к коммутатору, к нему также подключен удаленный маршрутизатор с одним модемом.

Во втором филиале фирмы расположена ЛВС Token Ring на ВОЛС.

В каждой рабочей группе установлен однопроцессорный сервер, с дисковой подсистемой уровня RAID-15.

1. Требования к составу программных средств

ЛВС в центральном офисе фирмы и ее удаленных филиалах работают под управлением сетевой ОС NetWare. В сети установлена СУБД Oracle.

1. Техническая документация, предъявляемая по окончании работы

По окончании работы должна быть предъявлена следующая документация:

• Структурная схема объединенной сети фирмы

• Распределение предметных баз данных по узлам сети.

• Формализованная схема сети и результаты моделирования

• Пояснительная записка

1. Порядок приема работы

Прием работы осуществляется путем проверки соответствия выполненной работы пунктам технического задания.

1. Дополнительные условия

Данное техническое задание может уточняться в установленном порядке.

1. Архитектура объединенной сети фирмы

   1. Укрупненная схема сети.

Объединенная сеть состоит из сети центрального офиса, сети 1-го удаленного офиса и сети 2-го удаленного офиса. Её укрупнённая схема изображена на рисунке 2.1. и в графических обозначениях на рисунке 2.2.

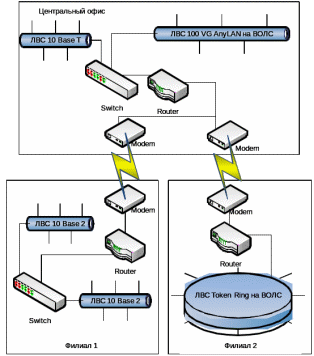

Рис.2.1. Укрупненная схема РСОД фирмы.

Центральный офис фирмы должен включать сеть 100 VG AnyLAN на ВОЛС, состоящую из двух концентраторов, и сеть 10 Base T, также состоящую из двух концентраторов. Сети должны быть связаны через коммутатор.

Удаленный филиал №1 должен включать сеть 10 Base 2, состоящую из двух концентраторов, и сеть 10 Base 2, состоящую из двух сегментов. Сети должны быть связаны через коммутатор.

Удаленный филиал № 2 должен включать cеть Token Ring на ВОЛС.

Сеть центрального офиса должна быть связана с сетями в удаленных филиалах через маршрутизаторы и модемы.

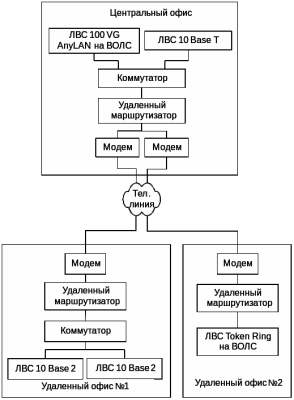

Рис.2.2. Укрупненная схема РСОД фирмы в графических обозначениях.

1. Схема сети центрального отделения фирмы.

Центральный офис фирмы включает в себя сеть 100 VG AnyLAN на ВОЛС, и сеть 10 Base T, состоящие из двух концентраторов. Сети связаны через коммутатор. На рисунке 2.3. приведена схема этой сети.

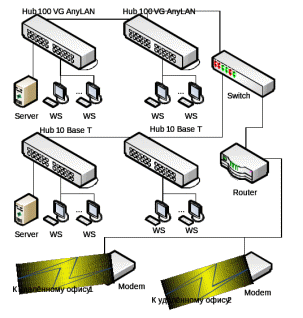

Рис.2.3. Подробная схема сети центрального отделения фирмы.

1. Схема сети филиала 1.

Удаленный филиал №1 включает в себя две сети, связанные через коммутатор, на 10 Base 2, состоящие из двух сегментов. На рисунке 2.4. приведена схема этой сети.

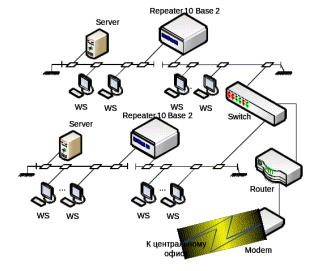

Рис.2.4. Подробная схема сети филиала 1.

1. Схема сети филиала 2.

Удаленный филиал № 2 включает сеть на Token Ring на ВОЛС. На рисунке 2.5. приведена схема этой сети.

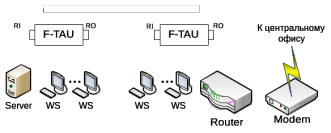

Рис.2.5. Подробная схема сети филиала 2.

1. Правила построения сетей центрального отделения и филиалов фирмы.

   1. Правила построения ЛВС на базе 10 Base T и 100 VG AnyLAN.

Правила построения ЛВС на базе стандарта 10 Base T:

• Используется неэкранированная витая пара (НВП) 3 категории;

• Используются концентраторы или коммутаторы, отвечающие стандарту 10 base T;

• Рабочие станции подключаются с помощью СА, отвечающих стандарту 10 base T;

• Используются разъемы RJ-45;

• В сети могут использоваться не более 4 последовательно соединенных концентраторов (стеков концентраторов) или коммутаторов;

• Концентраторы и коммутаторы должны быть подключены к источнику электропитания;

• Длина луча сети не более 100 м;

• Длина сети не более 500 м;

• Максимальное количество узлов в сети 1024;

• Не допускается образование колец.

Правила построения ЛВС на базе стандарта 100 VG AnyLAN:

• В сети не более 5 концентраторов, последовательно соединенных друг с другом. При этом 1 концентратор является базовым;

• Для сети 100VG AnyLAN на ВОЛС максимальное количество концентраторов 5;

• Для сети 100VG AnyLAN на ВОЛС максимальная длина луча сети 1000 метров;

• Для сети 100VG AnyLAN на ВОЛС максимальная длина сети 5000 метров;

• В сети может быть до1024 узлов (рекомендуется 255);

• В сети метод доступа с приоритетами запросов, при этом существует два класса запросов: приоритетный и обычный. Если обычный запрос в течении 250 мс не обслуживался, то он переводится в класс приоритетных запросов. (Demand Priority Protocol).

1. Правила построения ЛВС на базе стандарта 10 Base 2.

Правила построения ЛВС на базе стандарта 10Base2.

• Используется тонкий коаксиальный кабель с терминаторами на обоих концах.

• Для усиления сигнала используются повторители.

• Повторители должны быть подключены к источнику электропитания.

• Рабочие станции подключаются к кабелю с помощью сетевых адаптеров (СА) с разъемом BNC и Т-коннекторов.

• Один из терминаторов каждого сегмента заземляется.

• Т-коннектор подключается к терминатору непосредственно или через расстояние кратное 2.5 м.

• Минимальное расстояние между двумя Т-коннекторами составляет 2.5 м.

• Расстояние между двумя Т-коннекторами должно быть кратно 2.5 м.

• Между любыми двумя узлами должно находиться не более 5 сегментов, 4 повторителей.

• Длина сегмента не более 185 м.

• Длина сети не более 925 м.

• К сегменту может быть подключено не более 30 узлов.

1. Правила построения ЛВС на базе стандартов Token Ring на ВОЛС.

• В качестве кабеля используется ВОЛС.

• Для доступа с сети используются Fiber TokienRing Access Unit (F-TAU).

• Рабочие станции подключаются к кабелю с помощью сетевых адаптеров, соответствующих стандарту TR.

• В кольце должно быть не более 12 устройств.

• Максимальная длина луча без усилителя 100 м.

1. Принципы построения производительных и отказоустойчивых сетей

   1. Принципы построения производительных сетей.

Производительность системы определяется сочетанием ее аппаратно - программных средств.

Повышение производительности может быть достигнуто путем использования аппаратных средств, обладающих лучшими характеристиками производительности по сравнению с уже применяющимися.

Повышение производительности сервера, следует производить в соответствии с предварительными расчетами “узких мест” – аналитическими расчетами, либо с помощью моделирования его работы. Эти расчеты показывают целесообразность увеличения производительности того или иного узла сервера - процессора, дисковой подсистемы. Аналогично для ЛВС можно определить, например, актуальность увеличения пропускной способности каналов связи.
