Повышение производительности может быть достигнуто путем использования аппаратных средств, обладающих лучшими характеристиками производительности по сравнению с уже применяющимися.

Повышение производительности сервера, следует производить в соответствии с предварительными расчетами “узких мест” – аналитическими расчетами, либо с помощью моделирования его работы. Эти расчеты показывают целесообразность увеличения производительности того или иного узла сервера - процессора, дисковой подсистемы. Аналогично для ЛВС можно определить, например, актуальность увеличения пропускной способности каналов связи.

Производительность сервера зависит от наличия:

• количества центральных процессоров;

• шин PCI и их большой производительности;

• большого объема памяти ОЗУ;

• высокоскоростного дискового интерфейса;

• организация дисковых подсистем с использованием RAID, обеспечивающих увеличение производительности;

1. Принципы построения отказоустойчивых сетей.

Отказоустойчивость сети определяется двумя факторами:

1. Уровень избыточности сетевой инфраструктуры;

2. Время восстановления сети, т.е. время, необходимое для переключения потоков данных на работоспособные части сети в случае отказа ее части.

При построении отказоустойчивой системы необходимо учесть следующее:

1. Архитектура сетевого оборудования

• Дублирование блоков питания;

• Возможность "горячей" замены компонентов;

• Дублирование управляющего модуля;

• Дублирование коммутационной матрицы/шины.

1. Дублирование соединений.

• Использование нескольких дублирующих соединений;

• Не рекомендуется использовать протокол Spanning Tree, т.к. в сети появляется много неработающих (заблокированных) соединений; время восстановления очень большое;

• Желательно использовать технологии Multi-Link Trunk (MLT) и Split-MLT (автоматическая балансировка потоков данных между всеми работоспособными соединениями; восстановление сети за доли секунды);

• Возможно внедрение протоколов балансировки нагрузки и дублирования на уровне маршрутизации;

• Разнесение окончания каналов - окончание каналов на разных модулях ввода/вывода и/или на разных узлах для дополнительного дублирования;

• Разнесение каналов - использование различных носителей и различных путей для критичных соединений;

1. Высоконадежное сетевое оборудование - устройства с высоким временем наработки на отказ.

2. Отказоустойчивость сервера:

• использование технологии PCI Hot Plug замены отдельных узлов;

• многопроцессорные серверы;

• организация дисковых подсистем с использованием RAID, обеспечивающих увеличение надежности;

• дублирование дискового контроллера RAID;

• дублирование сетевых адаптеров;

• установка резервных вентиляторов для охлаждения процессора, ОЗУ, дисков, плат;

• организация резервного электропитания центрального процессора;

• резервирование источников питания;

• съемная плата кэш-памяти для диска со встроенной батареей;

• наличие заводского ВIOS (ПЗУ) и рабочего BIOS (ППЗУ).

1. Расчет вероятности безотказной работы дисковой подсистемы сервера.

Комбинация уровней 1 и 0. Каждый физический диск уровня RAID 0 заменяется массивом RAID 1. Это обеспечивает высокую передачу данных и высокую их сохранность, но значительно ограничивает масштабирование. Запись идет параллельно.

Вероятность безотказной работы определяется:

, где

– вероятность безотказной работы одного диска в системе (при этом все диски одинаковые);

– количество дисков в массиве RAID-15. Оно определяется как:

, где

n – количество дисков без учёта RAID.

Так же можно вычислить число дисков в RAID-5:

.

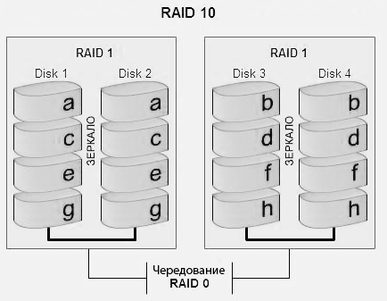

На рисунке 3.1. приведена схема массива дисков в RAID-10.

Рис.3.1. Схема RAID-10.

При вычислении вероятности безотказной работы была составлена таблица 3.1.

Таблица 3.1. Вероятность безотказной работы RAID-15.

Вероятность безотказной работы
n	N	p
		0,5	0,6	0,7	0,75
2	6	0,823974609	0,925149303	0,975896299	0,988326967
3	8	0,678934157	0,855901232	0,952373586	0,976790193
4	10	0,524460475	0,771565416	0,921889572	0,961617042
5	12	0,379812406	0,677733775	0,885153017	0,942981618
6	14	0,257867616	0,580073173	0,842996352	0,921095197
7	16	0,164132936	0,483775319	0,796344394	0,896202237
8	18	0,097941319	0,393135182	0,746180765	0,868575839
9	20	0,054790774	0,311298758	0,693513727	0,838512769
10	22	0,028735596	0,240187356	0,639343073	0,806328168
Вероятность безотказной работы
n	N	p
		0,8	0,9	0,95	0,975
2	6	0,995207676	0,99970003	0,99998125	0,999998828
3	8	0,990438318	0,99940015	0,999962501	0,999997656
4	10	0,98411471	0,99900045	0,999937502	0,999996094
5	12	0,976266945	0,99850105	0,999906254	0,999994141
6	14	0,966932191	0,997902099	0,999868758	0,999991797
7	16	0,956154395	0,997203777	0,999825015	0,999989063
8	18	0,943983937	0,996406293	0,999775025	0,999985938
9	20	0,930477242	0,995509886	0,999718789	0,999982422
10	22	0,915696341	0,994514824	0,999656308	0,999978516

1. Рекомендации по модернизации рассматриваемой сети фирмы.

Рекомендации по модернизации сети.

В центральном офисе фирмы существуют 2 ЛВС: 100 VG AnyLAN и 10 Base T. Сеть 10 Base T работает на скорости 10 Мбит/с. Купив новый хаб, рассчитанный например на стандарт 100 Base T4, сможем увеличить скорость в сети до 100 Мбит/с. При этом не придется перекладывать кабель – старый кабель будет использоваться эффективнее.

1. Организация удаленной связи объединенной сети фирмы

   1. Выбор типа сети связи.

Мною было рассмотрено три варианта организации удалённых связей сети фирмы: X.25, Frame relay и связь по средствам технологии ADSL.

Стандарт X.25, как правило используется для организации международных сетей. Для связи локальной сети с сетью X.25 используется мост или маршрутизатор. Доступ к сети осуществляется через арендуемую линию или линию с вызовом по номеру. В выделенных линиях обычно используют синхронную связь, что увеличивает пропускную способность. Скорость передачи составляет 19,2..64 кбит/c. Линии с вызовом по номеру используют асинхронные методы с применением модемов, которые имеют собственные средства коррекции ошибок. Скорость передачи зависит от скорости модема.

Как правило, сети X.25 предоставляются для использования рядом компаний. Поскольку стандарт X.25 предусмотрен для организации международных сетей, то и стоимость использования этой сети достаточно высока. При скорости 64 кбит/c стоимость подключения 1000 у.е. и абонентская плата 140 у.е.

Сети frame relay - сравнительно новые сети, которые гораздо лучше подходят для передачи пульсирующего трафика локальных сетей по сравнению с сетями Х.25. Преимущество сетей frame relay заключается в их низкой протокольной избыточности и дейтаграммном режиме работы, что обеспечивает высокую пропускную способность и небольшие задержки кадров. Надежную передачу кадров технология frame relay не обеспечивает. Сети frame relay специально разрабатывались как общественные сети для соединения частных локальных сетей. Они обеспечивают скорость передачи данных до 2 Мбит/с.

Услуги frame relay обычно предоставляются теми же операторами, которые эксплуатируют сети Х.25. Большая часть производителей выпускают сейчас коммутаторы, которые могут работать как по протоколам Х.25, так и по протоколам frame relay. Технология frame relay начинает занимать в территориальных сетях с коммутацией пакетов ту же нишу, которая заняла в локальных сетях технология Ethernet.

Сети frame relay следует применять только при наличии на магистральных каналах волоконно-оптических кабелей высокого качества. Стоимость использования данной сети достаточно высока. Подключение 1900 у.е. и абонентская плата 300 у.е.

ADSL модемы передают данные намного быстрее, чем обычные аналоговые модемы, используя те же телефонные линии. ADSL обеспечивает высокоскоростной широковещательный доступ. Скорость передачи данных достигает 8 Мб/с. ADSL работает по имеющейся телефонной проводке, при этом не занимает телефонный канал. Таким образом, позволяет одновременно пользоваться телефонным аппаратом и осуществлять доступ в интернет. Фактически ADSL модем образует три канала:

• высокоскоростной канал передачи данных из сети в компьютер (скорость — от 64 Кбит/с до 8,160 Мбит/с),

• скоростной канал передачи данных из компьютера в сеть (скорость — от 32 Кб/с до 1 Мб/с),

• обычный канал телефонной связи, по которому ведутся телефонные разговоры.

Скорость передачи данных зависит от используемого оборудования, длины и качества телефонной линии. ADSL не требует, как аналоговый модем, набора номера для установления соединения с сетью. Обычно телефонные сервисы используют минимальную часть пропускной способности телефонной линии, ADSL занимает оставшуюся часть для реализации высокоскоростной передачи. Стоимость равняется 50 у.е. в месяц при этом суммарная полоса пропускания должна составлять не менее 512Кбит/сек.

Выбор технологии организации сети.

Таблица 5.1. Характеристики сравниваемых технологий.

Параметры сравнения	ADSL	X.25	Frame relay
Максимальная скорость передачи (кбит/c)	8000	64	2000
Надёжность передачи данных	Хор. (зависит от качества проводки)	Оч. Хор. (при использовании не скоростных каналов)	Отл. (гарантированная поддержка показателей качества)
Возможность масштабирования	Неудовл. (производительность уменьшается)	Отл. (производительность не уменьшается)	Отл. (производительность не уменьшается)
Стоимость подключения ($)	100	1000	1500
Абонентская плата ($)	50	10	80

Заменим качественные параметры количественными в соответствии с таблицей 5.2. Полученные характеристики приведены в таблице 5.3.

Таблица 5.2. Шкала перевода качественных характеристик в количественные

Таблица 4.2.3. Количественные характеристики выбора технологии сети связи.

Пронормируем параметры таблицы и добавим весовые коэффициенты.

Характеристики
