Московский государственный технический университет им. Н.Э.Баумана.

Курсовая работа

по дисциплине «Эксплуатация АСОИиУ»

Вариант 10

Расчетно-пояснительная записка

(вид документа)

Выполнил:

студент гр. ИУ5-92

______________/ Малеванный Г.Г. /

“______”___________2012

Москва, 2012 г.

____________________________________________________________________________

Реферат

Распределенная система обработки данных (РСОД) – любая система, позволяющая организовать взаимодействие независимых, но связанных между собой ЭВМ. Эти системы предназначены для автоматизации таких объектов, которые характеризуются территориальной распределенностью пунктов возникновения и потребления информации.

РСОД предприятия может объединять в себе множество локальных сетей.

Локальная сеть - это коммуникационная система, поддерживающая в пределах здания или некоторой другой ограниченной территории один или несколько высокоскоростных каналов передачи цифровой информации, предоставляемых подключенным устройствам для кратковременного монопольного использования.

Впервые идея связать несколько независимо работающих компьютеров в единую распределенную вычислительную систему появилась в середине 60-х годов XX века.

Первые сети были сетями с разделением доступа по времени (time-sharing), которые использовали центральные процессоры (mainframe) и присоединённые терминалы. Средой такого исполнения были как Архитектура Системной Сети (System Network Architecture – SNA) IBM, так и архитектура сети компании Digital.

Локальные сети (Local area network – LAN) развивались вокруг революции персональных компьютеров (Personal Computer – PC). Локальные сети позволили многим пользователям в относительно малой географической области обмениваться файлами и сообщениями, а также иметь доступ к разделяемым ресурсам, таким как файловые серверы.

Развитие локальных вычислительных сетей вызвано несколькими причинами:

• объединение компьютеров в сеть позволяет значительно экономить денежные средства за счет уменьшения затрат на содержание компьютеров (достаточно иметь определенное дисковое пространство на файл-сервере (главном компьютере сети) с установленными на нем программными продуктами, используемыми несколькими рабочими станциями);

• локальные сети позволяют использовать почтовый ящик для передачи сообщений на другие компьютеры, что позволяет в наиболее короткий срок передавать документы с одного компьютера на другой;

• локальные сети, при наличии специального программного обеспечения , служат для организации совместного использования файлов (к примеру, бухгалтеры на нескольких машинах могут обрабатывать проводки одной и той же бухгалтерской

книги).

На сегодняшний день начинают широко использоваться высокоскоростные локальные сети и коммутируемые интерсети, в большинстве случаев, потому что они работают на очень высоких скоростях и выдерживают такие высокопоточные приложения, как голосовые и видеоконференции.

Реализация функциональной интерсети – непростая задача. Придётся столкнуться со многими проблемами, особенно в сферах надёжности, управления сетью и гибкости. Каждая сфера является ключевой в создании исправной и эффективной интерсети. Надёжность сервиса должна поддерживаться в любой интерсети. Отдельные пользователи и целые организации зависят от последовательного, надёжного доступа к сетевым ресурсам. Следовательно, гибкость в управлении сетью и самоуправление также играют важную роль в ходе создания и эксплуатации сети.

Оглавление

Техническое задание 4

1. Архитектура объединенной сети фирмы 5

1.1. Укрупненная схема сети: 5

1.2. Схема сети центрального отделения фирмы: 7

1.3. Схема сети филиала 1: 8

1.4. Схема сети филиала 2: 9

1.5. Правила построения сетей центрального отделения и филиалов фирмы. 10

2. Принципы построения производительных и отказоустойчивых сетей. 11

2.1. Принципы построения производительных сетей. 11

2.2. Принципы построения отказоустойчивых сетей. 13

2.3. Расчет вероятности безотказной работы дисковой подсистемы. 15

2.4. Рекомендации по модернизации или реорганизации рассматриваемой сети фирмы 16

3. Организация удаленной связи объединенной сети фирмы. 17

3.1. Выбор типа сети связи. 17

3.2. Выбор оборудования сети связи. 19

4. Выбор оборудования сети и особенности его эксплуатации. 21

5. Настройка рабочих параметров сетевой ОС. 23

6. Настройка рабочих параметров СУБД. 24

7. Распределение предметных БД по узлам сети. 28

8. Особенности эксплуатации структурированных кабельных систем 31

9. Аналитическое моделирование сети. 35

10. Имитационное моделирование сети. 39

11. Сравнительный анализ результатов моделирования. 44

Выводы 45

Литература 46

Техническое задание

Разработать проектное решение на распределенную АСОИиУ фирмы, объединяющую все ее подразделения. Фирма включает центральный офис и два удаленных филиала.

В центральном офисе фирмы расположены ЛВС 100 Base TX , содержащая один концентратор, и ЛВС 10 Base T, содержащая один сегмент. Обе сети подключены к коммутатору, к нему также подключен удаленный маршрутизатор с двумя модемами.

В первом филиале фирмы расположены ЛВС 10 Base 2, содержащая один сегмент, и ЛВС 10 Base 2, содержащая один сегмент. Обе сети подключены к коммутатору, к нему также подключен удаленный маршрутизатор с одним модемом.

Во втором филиале фирмы расположена ЛВС Token Ring на среде ВОЛС.

ЛВС в центральном офисе фирмы и ее удаленных филиалах работает под управлением сетевой ОС OS-2. В сети установлена СУБД DB2.

В каждой ЛВС установлен многоядерный сервер на базе ЦП с дисковой подсистемой уровня RAID-0. Определить вероятность безотказной работы дисковой подсистемы сервера, построенной на базе RAID-0, содержащей восемь базовых дисков (без учета уровня RAID), при условии, что вероятность безотказной работы одного диска равна 0,8 и все диски одинаковые.

Необходимо провести сравнительный анализ серверов предприятия на базе многоядерных ЦП и выбрать наилучший. Подробно описать особенности эксплуатации структурированной кабельной системы.

Модель должна соответствовать общему виду, чтобы можно было провести исследование любого варианта. Результаты моделирования должны соответствовать варианту задания, поэтому необходимо провести моделирование системы, содержащей 10 рабочих станций (согласно номеру варианта) и сервер (два ЦП и диски).

В процессе выполнения курсовой работы необходимо решить следующие задачи:

- разработать блок-схему распределенной АСОИиУ фирмы и структурные схемы ЛВС центрального и удаленных офисов фирмы;

- описать правила построения всех сетей фирмы;

- выбрать и обосновать вариант удаленной связи отдельных ЛВС фирмы;

- выбрать требуемое оборудование для ЛВС фирмы;

- описать настройку рабочих параметров сетевой ОС, под управлением которой работают ЛВС фирмы;

- описать настройку рабочих параметров СУБД, которая установлена в ЛВС фирмы;

- провести распределение предметных баз данных по узлам сети;

- выполнить аналитическое и имитационное моделирование ЛВС фирмы и провести сравнительный анализ результатов моделирования;

- разработать и представить рекомендации по модернизации и реорганизации распределенной АСОИиУ фирмы

1. Архитектура объединенной сети фирмы

Раздел записки должен содержать: укрупненную схему сети; схему сети центрального отделения фирмы; схему сети филиала 1; схему сети филиала 2; а также правила построения каждой сети.

Центральный офис фирмы должен включать cеть 100 BaseTX, состоящую из одного концентратора, и сеть 10 Base T, содержащую один сегмент. Сети должны быть связаны через коммутатор.

Удаленный филиал №1 должен включать cеть 10 Base 2, состоящую из одного сегмента, и сеть 10 Base 2, состоящую из одного сегмента. Сети должны быть связаны через коммутатор.

Удаленный филиал №2 должен включать cеть Token-Ring на среде ВОЛС.

Сеть центрального офиса должна быть связана с сетями в удаленных филиалах через маршрутизаторы и модемы.

1.Укрупненная схема сети:

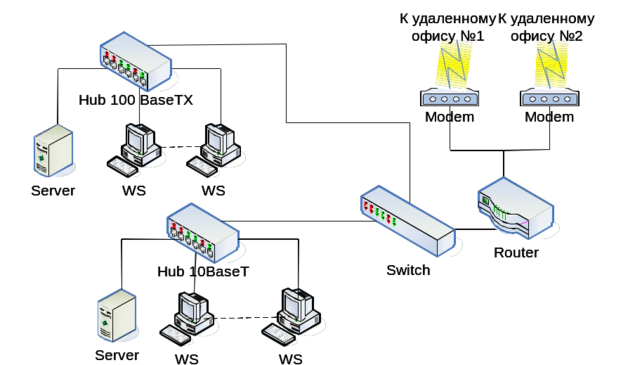

Рис. 1. Укрупненная схема РСОД фирмы.

Рис.2. Укрупненная схема РСОД фирмы в графических обозначениях.

2.Схема сети центрального отделения фирмы:

Рис.3. Структурная схема РСОД центрального офиса фирмы.

3.Схема сети филиала 1:

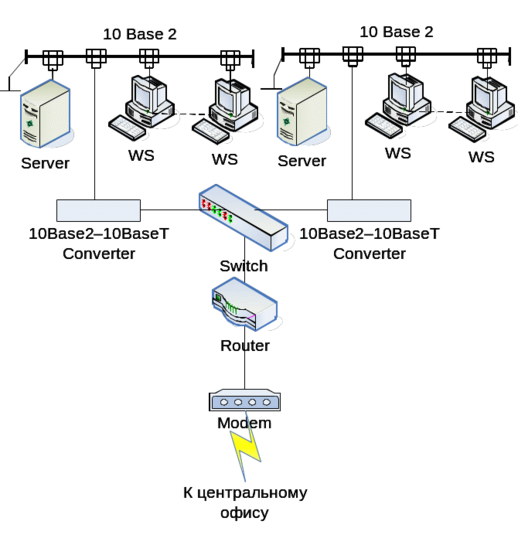

Рис. 4. Структурная схема РСОД первого удаленного офиса фирмы.

4.Схема сети филиала 2:

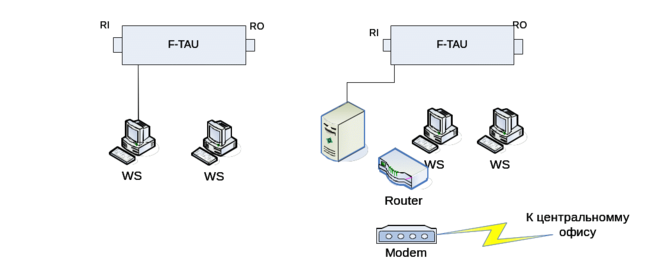

Рис. 5. Структурная схема РСОД второго удаленного офиса фирмы.

Обозначение:

F-TAU – Fiber-Optic TokenRing Access unioin

RI – Ring In

RO – Ring Out

5.Правила построения сетей центрального отделения и филиалов фирмы.

1. Правила построения сетей центрального отделения.

   1. Правила построения ЛВС на базе стандарта 100 Base TX:

• Максимальное расстояние отрезка витой пары между двумя непосредственно связанными узлами (станциями и концентраторами) не более 100 м при наличии витой пары качества не ниже категории 3.

• Общее количество станций не должно превышать - 1024.

• Максимальное число концентраторов между любыми двумя станциями сети - 4.

• Максимальный диаметр сети - 205 м.

• Используются разъемы - RJ-45.

• Не допускается образование колец.

• Используется неэкранированная витая пара (НВП) 5 категории.

1. Правила построения ЛВС на базе стандарта 10 Base T:

• Максимальное расстояние отрезка витой пары между двумя непосредственно связанными узлами (станциями и концентраторами) не более 100 м при наличии витой пары качества не ниже категории 3.

• Между двумя узлами может быть не больше 5 лучей.

• Общее количество станций не должно превышать - 1024.

• Максимальное число концентраторов между любыми двумя станциями сети - 4.

• Максимальный диаметр сети - 500 м.

• Используются разъемы - RJ-45.

• Не допускается образование колец.

• Используется неэкранированная витая пара (НВП) 3 категории.

1. Правила построения сетей филиала 1:

   1. Правила построения ЛВС на базе стандарта 10 Base 2:

• Максимальная длина сегмента 185м.

• Максимальное количество станций в одном сегменте 30.

• Расстояние между соседними станциями 2,5м или должно быть кратно 2,5.

• Общее количество станций в сети не должно превышать 1024.

• Стандарт разрешает использование в сети не более 4 повторителей, не более 30 Т-коннекторов и, соответственно, не более 5 сегментов кабеля.

• Максимальный диаметр сети 925 м.

• Используется тонкий коаксиальный кабель RG-58A/U или RG58C/U;

1. Правила построение сетей филиала 2:

   1. Правила построения ЛВС на базе Token Ring на среде ВОЛС:

• В среде используется F-TAU и сетевой адаптер(CA) , отвечающий стандарту IEEE 802.5.

• Длина луча сети меньше 3 км.

• Используется ондномодовое и многомодовое оптоволокно.

• Если устройство доступа F-TAU установлено вне кольца, то на его конце должна стоять заглушка.

• Не более 12 узлов доступа (F-TAU).

• Каждое устройство доступа имеет 8-12 портов.

• Максимальная длина кольца сети 36 км.

• Для подключения ставят усилитель, который можно подключить к любому порту F-TAU

• Максимальное число узлов в сети 255.

• В сети допускается приоритетное обслуживание узлов. До 7 приоритетов.

1. Принципы построения производительных и отказоустойчивых сетей.

6.Принципы построения производительных сетей.

Производительность для сетей – общее количество переданных битов информации по времени, за которое они переданы.

Для повышения производительности системы следует производить расчеты и моделирование ее работы, для определения «узких» мест и затем анализировать необходимость замены той или иной части системы.

Производительность сервера зависит от следующих аспектов:

• объемы ОЗУ;

• число и объемы КЭШ-памяти;

• шина PCI;

• число и тип используемых ЦП;

• производительность дисковой подсистемы.

ОЗУ - энергозависимая часть системы компьютерной памяти, в которой временно хранятся данные и команды, необходимые процессору для выполнения им операции. Объем ОЗУ определяет объем информации, скорость доступа к которой значительно выше, чем к жесткому диску.
