Количество таких модулей равно числу сочетаний из ( )

дисков по два диска.

где

1. Рекомендации по модернизации или реорганизации рассматриваемой сети фирмы.

Для увеличения быстродействия сети можно заменить сегментов 10 Base T и 10 Base 2 на 100 Base TX. Если архитектура филиала №2 позволяет и прочие условия заменить сеть Token-Ring на, допустим, все тот же 100 Base 100 TX. В результате увеличится скорость, и цена понизится.

1. Организация удаленной связи объединенной сети фирмы.

   1. Выбор типа сети связи.

Мною было рассмотрено три варианта организации удалённых связей сети фирмы: X.25, Frame relay, ATM и связь по средствам технологии ADSL.

Технология X.25.

Х.25 определяет характеристики телефонной сети для передачи данных. Чтобы начать связь, один компьютер обращается к другому с запросом о сеансе связи. Вызванный компьютер может принять или отклонить связь. Если вызов принят, то обе системы могут начать передачу информации с полным дублированием. Любая сторoнa может в любой момент прекратить связь.

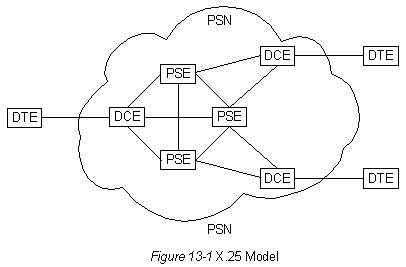

Спецификация Х.25 определяет двухточечное взаимодействие между терминальным оборудованием (DTE) и оборудованием завершения действия информационной цепи (DCE). Устройства DTE (терминалы и главные вычислительные машины в аппаратуре пользователя) подключаются к устройствам DCE (модемы, коммутаторы пакетов и другие порты в сеть PDN, обычно расположенные в аппаратуре этой сети), которые соединяются с "коммутаторами переключения пакетов" (packet switching exchange) (PSE или просто switches) и другими DCE внутри PSN и, наконец, к другому устройству DTE. Взаимоотношения между об'ектами сети Х.25 показаны на Рис. 13-1.

Рис. 10. Технология сети X.25.

DTE может быть терминалом, который не полностью реализует все функциональные возможности Х.25. Такие DTE подключаются к DCE через трансляционное устройство, называемое пакетный ассемблер/дизассемблер - packet assembler/disassembler - (РAD). Действие интерфейса терминал/PAD, услуги, предлагаемые PAD и взаимодействие между PAD и главной вычислительной машиной определены соответственно CCITT Recommendations X.28, X3 и Х.29.

Технология Frame Relay.

Frame Relay обеспечивает возможность передачи данных с коммутацией пакетов через интерфейс между устройствами пользователя (например, маршрутизаторами, мостами, главными вычислительными машинами) и оборудованием сети (например, переключающими узлами). Устройства пользователя часто называют терминальным оборудованием (DTE), в то время как сетевое оборудование, которое обеспечивает согласование с DTE, часто называют устройством завершения работы информационной цепи (DCE). Сеть, обеспечивающая интерфейс Frame Relay, может быть либо общедоступная сеть передачи данных и использованием несущей, либо сеть с оборудованием, находящимся в частном владении, которая обслуживает отдельное предприятие.

В роли сетевого интерфейса, Frame Relay является таким же типом протокола, что и Х.25. Однако Frame Relay значительно отличается от Х.25 по своим функциональным возможностям и по формату. В частности, Frame Relay является протоколом для линии с большим потоком информации, обеспечивая более высокую производительность и эффективность.

В роли интерфейса между оборудованием пользователя и сети, Frame Relay обеспечивает средства для мультиплексирования большого числа логических информационных диалогов (называемых виртуальными цепями) через один физический канал передачи, которое выполняется с помощью статистики. Это отличает его от систем, использующих только технику временного мультиплексирования (TDM) для поддержания множества информационных потоков. Статистическое мультиплексирование Frame Relay обеспечивает более гибкое и эффективное использование доступной полосы пропускания. Оно может использоваться без применения техники TDM или как дополнительное средство для каналов, уже снабженных системами TDM.

Другой важной характеристикой Frame Relay является то, что она использует новейшие достижения технологии передачи глобальных сетей. Более ранние протоколы WAN, такие как Х.25, были разработаны в то время, когда преобладали аналоговые системы передачи данных и медные носители. Эти каналы передачи данных значительно менее надежны, чем доступные сегодня каналы с волоконно-оптическим носителем и цифровой передачей данных. В таких каналах передачи данных протоколы канального уровня могут предшествовать требующим значительных временных затрат алгоритмам исправления ошибок, оставляя это для выполнения на более высоких уровнях протокола. Следовательно, возможны большие производительность и эффективность без ущерба для целостности информации. Именно эта цель преследовалась при разработке Frame Relay. Он включает в себя алгоритм проверки при помощи циклического избыточного кода (CRC) для обнаружения испорченных битов (из-за чего данные могут быть отвергнуты), но в нем отсутствуют какие-либо механизмы для корректирования испорченных данных средствами протокола (например, путем повторной их передачи на данном уровне протокола).

Другим различием между Frame Relay и Х.25 является отсутствие явно выраженного управления потоком для каждой виртуальной цепи. В настоящее время, когда большинство протоколов высших уровней эффективно выполняют свои собственные алгоритмы управления потоком, необходимость в этой функциональной возможности на канальном уровне уменьшилась. Таким образом, Frame Relay не включает явно выраженных процедур управления потоком, которые являются избыточными для этих процедур в высших уровнях. Вместо этого предусмотрены очень простые механизмы уведомления о перегрузках, позволяющие сети информировать какое-либо устройство пользователя о том, что ресурсы сети находятся близко к состоянию перегрузки. Такое уведомление может предупредить протоколы высших уровней о том, что может понадобиться управление потоком.

Технология ATM.

Технология ATM ( Asynchronous Transfer Mode) - это транспортный механизм, ориентированный на установление соединения при передаче разнообразной информации в сети. Для этого в ATM разработана концепция виртуальных соединений (virtual connection) вместо выделенных физических связей между конечными точками в сети. Она обеспечивает высоко эффективную связь и большую гибкость в построении гомогенных сетей, где связь между узлами сети требуется независимо от их физического местоположения.

ATM - это метод передачи информации между устройствами в сети маленькими пакетами, называемыми ячейками (cells). Одним из самых важных преимуществ АТМ является возможность передавать в поле данных ячеек абсолютно любую информацию. К тому же АТМ не придерживается какой-либо определенной скорости передачи и может работать на сверх высоких скоростях. Все ячейки в АТМ фиксированной длины - 53 байта. Ячейка состоит из двух частей: заголовка (cell header) размером 5 байт и поля данных (cell payload) размером 48 байт. Заголовок содержит информацию для маршрутизации ячейки в сети. Поле данных несет в себе полезную информацию, которую собственно и нужно передать через сеть.

Технология АТМ первоначально разрабатывалась телефонными компаниями для поддержки их коммуникаций и должна была стать основой для унифицированной передачи любой информации. В процессе разработки архитектура АТМ адаптировалась для частных корпоративных магистралей и сетей для рабочих групп. АТМ может передавать данные как через десятки метров, так и через сотни километров. АТМ

использует системы кодирования информации на физическом уровне, одинаково подходящие для передачи как по локальным, так и по глобальным сетям. Некоторые специальные типы ATM-интерфейсов поддерживаются сетями общего пользования для удаленной связи поАТМ, что решает задачу передачи данных между АТМ-сетями без специальных преобразований и независимо от территориального расположения устройств.

Технология ADSL.

ADSL - это технология, позволяющая превратить витую пару телефонных проводов в канал высокоскоростной передачи данных. Линия ADSL соединяет два модема ADSL, которые подключены к каждому концу телефонного кабеля. Медные провода имеют очень широкую полосу пропускания и , в принципе, способны передавать данные с высокими скоростями. Однако, для передачи голоса используется только незначительная часть этой полосы (до 4 кГц). В ADSL-технологии для передачи данных и голоса используются различные участки спектра сигнала: низкочастотные (до 4 кГц) для передачи голоса, высокочастотные - для передачи данных. Канал телефонной связи выделяется с помощью фильтров, что гарантирует работу вашего телефона даже при аварии соединения ADSL.

Для передачи данных организуются два потока: "восходящий" - от абонента к сети, и "нисходящий" - от сети к абоненту. ADSL является асимметричной технологией - скорость "нисходящего" потока данных выше, чем скорость "восходящего" потока данных. И это логично, т.к., как правило, абонент больше получает из сети, чем передает в нее.

Одним из основных преимуществ ADSL перед другими технологиями высокоскоростной передачи данных является использование самых обычных витых пар медных проводов телефонных кабелей. Совершенно очевидно, что использование самой распространенной сети телефонной связи делает ADSL технологически доступной большому числу пользователей.

ADSL является технологией разработанной для создания широкополосной сети передачи данных использующей существующее кабельное хозяйство телефонных компаний. Она позволяет в кратчайшие сроки без дополнительных инвестиций создавать высокоскоростные сети передачи данных. ADSL использует уже существующий телефонный кабель и позволяет получить скорости передачи данных сопоставимые со скоростью работы локальной сети.
При создании этой технологии разработчики уделили большое внимание не только скорости на абонентском участке. В технологии определены высоко скоростные каналы для соединения каждого ADSL мультиплексора с городской сетью передачи данных и выхода в Интернет в частности. Все мультиплексоры подключены к сети передачи данных через волоконно-оптические линии связи (ВОЛС) на скорости 620 Мбит/секунду.

Основным протоколом передачи данных в ADSL сети является АТМ (сеть с асинхронным переносом ячеек). Этот протокол определен для каналов со скоростями до 2,5 Гбит/секунду, что говорит о его гибкости и нацеленности в будущее. ADSL сеть целиком и полностью использует все плюсы АТМ:
- Скорость и надёжность;
- Гибкость и масштабируемость;
- Гарантированное качество обслуживания;
- Мультисервисность (одновременная работа нескольких каналов/сервисов внутри одного физического канала);
Благодаря мультисервисности, через одно ADSL соединение можно создать несколько различных каналов связи с разными параметрами и характеристиками.
