В открывшемся окне можно выбрать число отображаемых графиков (панель Select a response plot configuration) и вид отображаемых графиков (панель Response type). Для построения доступны следующие графики (диаграммы):
-
step – Реакция на единичное ступенчатое воздействие.
-
impulse – Реакция на единичное импульсное воздействие.
-
bode – Логарифмические амплитудная и фазовая частотные характеристики.
-
bode mag – Логарифмическая амплитудная частотная характеристика.
-
nyquist – Диаграмма Найквиста.
-
nichols – Годограф Николса.
-
sigma – Сингулярные числа.
-
pole/zero – Нули и полюса системы.

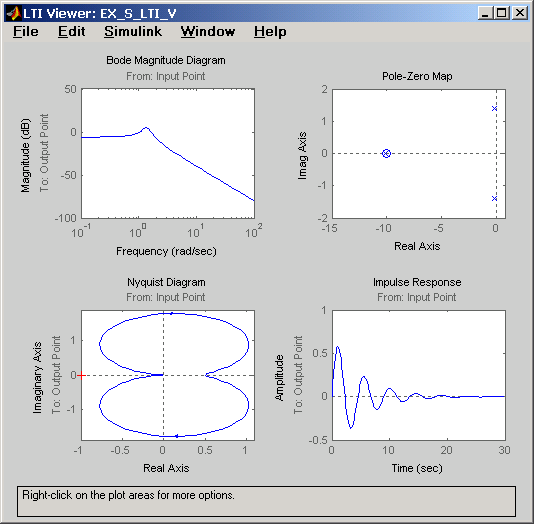

Ниже приведен пример окна Simulink LTI-Viewer с несколькими различными характеристиками исследуемой системы.
Настройку внешнего вида графиков можно выполнить с помощью команды Edit\Line Styles… (установка вида и цвета линий, вида маркеров).
