5,11 – манометры сверхвысокого вакуума.

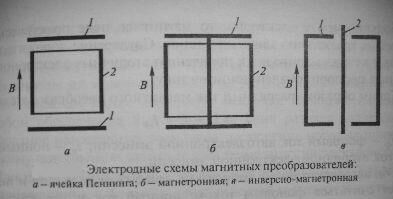

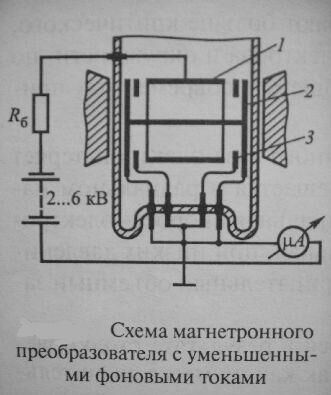

Для них выберем магнитные преобразователи. Их принцип действия основан на зависимости тока самостоятельного газового разряда в скрещенных магнитном и электрическом полях от давления. Электродные системы, обеспечивающие поддержание самостоятельного газового разряда при высоком и сверхвысоком вакууме бывают нескольких видов. Ячейка Пеннинга (а) состоит из двух дисковых катодов 1 и цилиндрического анода 2; в магнетронном преобразователе (б) в отличие от ячейки Пеннинга катоды соединены между собой центральным стержнем; в инверсно-магнетронном преобразователе (в) центральный стержень выполняет роль анода, а наружный цилиндр становится катодом. Все электроды находятся в постоянном магнитном поле. На анод подается положительное относительно катода напряжение 2-6 кВ, катод заземлен и соединяется с входом усилителя постоянного тока. Нижний предел измерения определяется временем зажигания заряда и значением фонового тока. В современных приборах он составляет 10-11 Па. Для уменьшения фонового тока применяют специальные экраны (см. рис.) 3, расположенные в промежутке между катодом 2 и анодом 1, где напряженность электрического поля максимальна. Большая часть фонового тока в этом случае переходит на корпус, минуя прибор, которым измеряется разрядный ток.
