Проектирование узлов цифровой электронной техники (833606), страница 5
Текст из файла (страница 5)
Продолжение табл. 3
Продолжение табл. 3
Продолжение табл. 3
Окончание табл. 3

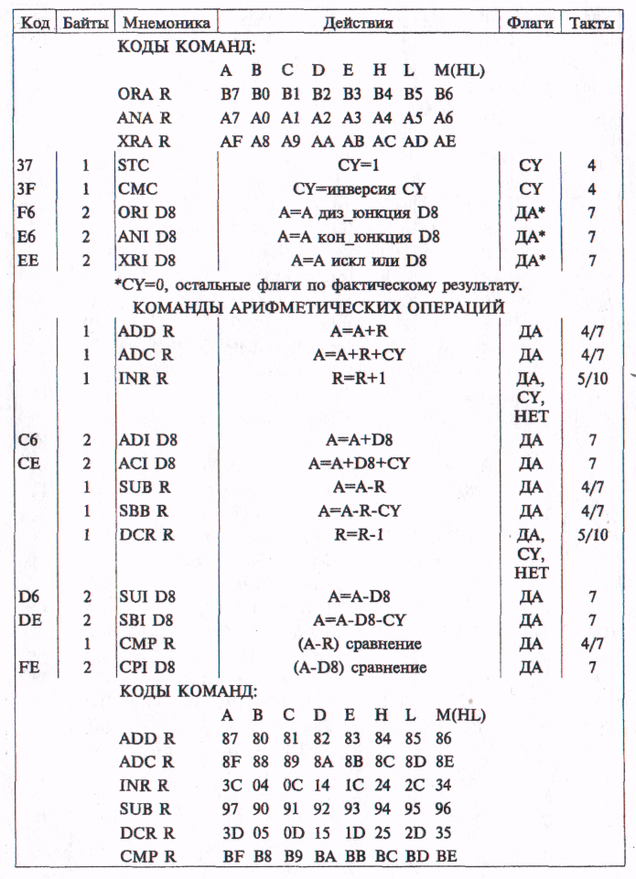

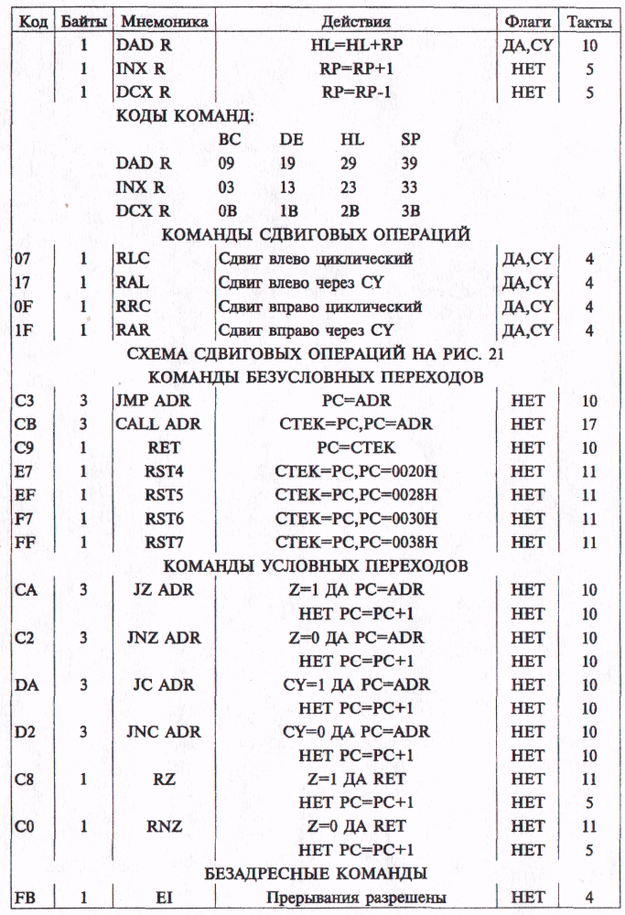

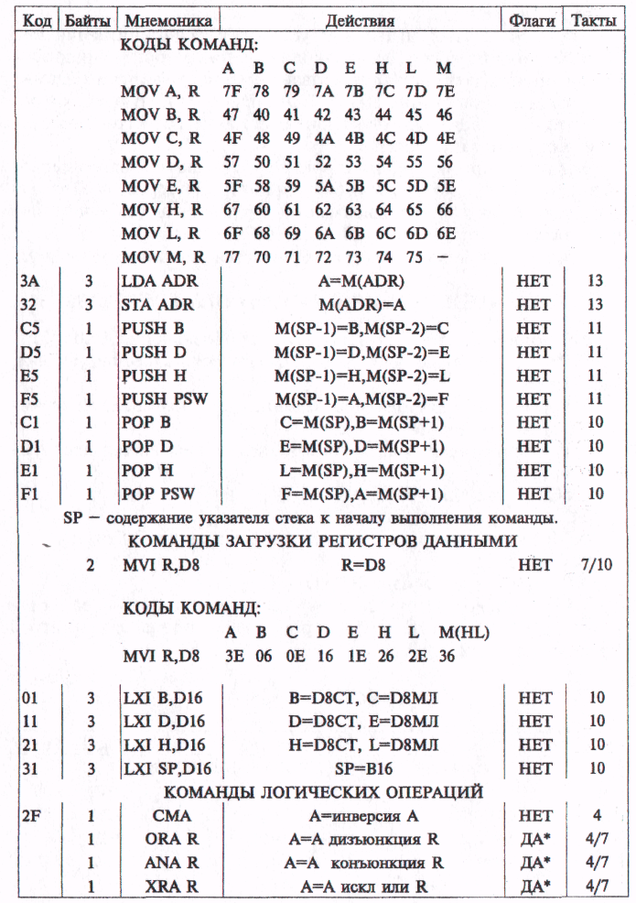

| Код | Байты | Мнемоника | Действия | Флаги | Такты |
| F3 00 76 | 1 1 1 | DI NOP HLT | Прерывания запрещены Нет операции, PC=PC+1 Останов | НЕТ НЕТ НЕТ | 4 4 4 |
Приложение
Варианты заданий
Задание 1 на проектирование комбинационного устройства представлено набором цифр. Его выходной сигнал Р равен 1 при подаче на вход сигналов Х3, X1, X1, сочетание которых является двоичным кодом заданных цифр. Для остальных сочетаний входных сигналов Р = 0.
Задание 2 на проектирование последовательностного устройства также задано набором цифр и указанием, на основе какого типа триггера выполнять проектирование. Выходных сигналов устройства три: Q3, Q1, Q1. Цифры задания указывают последовательность значений этих сигналов при переходах по сигналам С.
Вариант 1
| № п/п | Задание 1. Проектирование комбинационного устройства | Задание 2. Проектирование последовательностного устройства | |
| 1 2 3 4 5 | 0,3,6,7 0,1,3,6 0,1,3,4,7 1,3,4,7 1,2,3,5,6 | 6,1,3,0,5 4,2,3,6,7,5 6,4,3,0,2,1,7 0,2,4,3,1,6,5,7 2,4,1,3,5,7,6,0 | D D JK JK JK |
| 6 7 8 9 10 | 0,1,3,6,7 1,2,3,4 0,1,2,7 0,2,3,5,7 1,3,5,6 | 1,7,4,6,0,3,2 1,4,3,7,6,5,0,2 4,3,1,6,5,7,2 6,1,3,4,2,7 3,4,5,2,0,1,7,6 | D JK JK D JK |
| 11 12 13 14 15 | 0,2,3,4,7 0,1,2,6,7 2,4,5,7 0,3,4,5 1,2,5,6,7 | 6,1,7,2,3 3,5,2,1,0,7,4,6 7,6,4,5,3,1 2,4,3,7,6,5,1,0 5,6,3,2,0,1,7,7 | D JK D JK JK |
| 16 17 18 19 20 | 0,3,5,7 1,3,4,6,7 1,2,3,4,5 0,1,5,6 1,2,4,5 | 5,2,7,1,3,6 1,7,3,6,4,5,0,2 7,6,3,5,4,2 5,6,0,3,7 7,4,3,5,1,0,2,6 | D JK D DJK |
| 21 22 23 24 25 | 1,3,4,5,6 1,2,5,7 0,1,3,4,6 0,2,3,4,5 0,4,5,6 | 3,4,5,0,7,6 4,5,6,3,2,1,7 1,3,2,5,7,6,0,4 5,3,6,1,0,2,7,4 7,5,6,3,4,0,1,2 | D JK JK JK JK |
Вариант 2
| № п/п | Задание 1. Проектирование комбинационного устройства | Задание 2. Проектирование последовательностного устройства | |
| 1 2 3 4 5 | 1,2,6,7 2,3,4,7 1,2,3,4,6 0,2,5,7 1,2,4,5,6 | 3,0,2,1,6,4,7 4,3,0,6,1,7 7,4,6,3,5,2,1 2,3,1,4,6,7,5,0 7,4,5,3,6,1 | JK D D JK D |
| 6 7 8 9 10 | 2,3,4,5,6 0,2,3,5 0,5,6,7 0,1,2,5,6 0,2,4,7 | 4,3,1,6,5,7,0,2 4,5,2,1,7 3,4,2,7,5,6,0,1 6,2,4,1,3,5,7 4,5,3,1,0,2,7,6 | JK D JK D JK |
| 11 12 13 14 15 | 0,3,4,5,7 0,1,4,6,7 3,4,5,6 2,3,5,6 0,2,4,5,7 | 1,6,5,7,4,3,2 6,0,3,1,2,7 3,5,4,2,1,0,7,6 0,2,1,4,3,7,6,5 5,6,3,4,0,1,2,7 | JK D JK D JK |
| 16 17 18 19 20 | 1,2,4,6 0,1,2,5,6 2,3,4,5,7 0,1,4,7 1,4,6,7 | 4,3,7,6,5,2,0,1 6,3,2,5,4 5,7,6,0,4,1,3,2 7,6,3,4,5,2,0 2,7,5,6,0,4,3,1 | JK D JK D JK |
| 21 22 23 24 25 | 0,3,4,6,7 0,3,4,6 0,2,5,6,7 0,1,5,6,7 0,2,3,6 | 7,4,2,1,3,6 4,7,0,2,1,5 7,4,6,5,3,0,1,2 1,7,4,5,6,3,2,0 5,0,4,3,2,1,7,6 | D D JK JK JK |
Вариант 3
| № п/п | Задание 1. Проектирование комбинационного устройства | Задание 2. Проектирование последователъностного устройства | |
| 1 2 3 4 5 | 2,4,5,7 0,5,6,7 0,2,4,5,7 0,2,4,7 2,3,4,5,7 | 4,3,5,1,0,7,6,2 5,2,3,1,4,6,7 1,2,7,4,6,5,0 5,2,0,1,7,6,3,4 4,3,2,1,7,6,5 | JK D D JK D |
| 6 7 8 9 10 | 0,1,2,4 1,3,4,6,7 0,1,4,6,7 0,3,6,7 0,1,3,6 | 2,1,0,7,6,3,5,4 6,1,3,4,2,7 5,6,0,3,7,2 2,1,6,4,3,0,2,5 2,7,5,6,3,4,0,1 | JK D D JK JK |
| 11 12 13 14 15 | 1,3,4,5,6 1,3,4,7 1,2,3,5,6 0,1,3,6,7 1,2,3,4 | 5,6,4,3,0,2,1,7 4,3,5,1,2,0,7,6 5,6,7,0,1,3 6,5,7,4,3,1 7,6,4,5,3,1,0,2 | JK JK D D JK |
| 16 17 18 19 20 | 2,3,4,7 0,1,2,5,6 1,3,5,6 0,1,3,4,6 0,1,5,6,7 | 0,2,4,3,1,6,5,7 6,7,5,0,4,2,1,3 4,5,2,1,0,3 3,1,2,7,5,6,0,4 3,0,1,2,7,4,6,5 | JK JK D JK JK |
| 21 22 23 24 25 | 1,2,6,6 1,2,4,5 0,2,3,5,7 0,3,5,7 0,1,2,6,7 | 6,2,4,1,3,5,7 5,7,0,4,2,3,1,6 3,6,4,5,0,2,1,7 5,2,1,4,3,7,6 6,1,30,2,4 | D JK JK D D |
