[2749] settextjustify(CENTER_TEXT,CENTER_TEXT);

[2750] setcolor(col_txt);

[2751] outtextxy(tw/2,dy/2,title);

[2752] /*---- Abs. co-ord. window for output */

[2753] *lx=left_x+(1+tw);

[2754] *ly=left_y+1;

[2755] *rx=right_x-1;

[2756] *ry=right_y-1;

[2757] /*----*/

[2758] return right_y+WIND_INTERVAL_Y;

[2759] }

[2760] /*IIIIIIIIIIIIIIIIIIIIIIIIIIIIII*/

[2761] int Wind_2

[2762] (char *title,

[2763] int col_rect,

[2764] int bk_txt,int col_txt,

[2765] int *lx,int *ly,int *rx,int *ry

[2766] /* Abs. co-ord. window for output */)

[2767] {

[2768] /*---- Variables */

[2769] int left_x,right_x;

[2770] int left_y,right_y;

[2771] int dx,dy;

[2772] int th;

[2773] /*----*/

[2774] settextstyle(SMALL_FONT,HORIZ_DIR,FONT_DIM_WIND);

[2775] th=textheight("W");

[2776] /*----*/

[2777] left_x=Left_x_2;

[2778] right_x=Right_x_2;

[2779] left_y=Left_y_2;

[2780] right_y=left_y+WIND_HEIGHT*th*2;

[2781] dx=right_x-left_x;

[2782] dy=right_y-left_y;

[2783] /*---- Window total */

[2784] setviewport

[2785] (left_x,left_y,right_x,right_y,CLIP_ON);

[2786] setbkcolor(BLACK);

[2787] setcolor(col_rect);

[2788] setlinestyle(SOLID_LINE,0,NORM_WIDTH);

[2789] rectangle(0,0,dx,dy);

[2790] /*---- Text window */

[2791] setfillstyle(SOLID_FILL,bk_txt);

[2792] bar(1,1,dx-1,dy/2-1);

[2793] settextjustify(CENTER_TEXT,CENTER_TEXT);

[2794] setcolor(col_txt);

[2795] outtextxy(dx/2,dy/4,title);

[2796] /*---- Abs. co-ord. window for output */

[2797] *lx=left_x+1;

[2798] *ly=left_y+(1+WIND_HEIGHT*th);

[2799] *rx=right_x-1;

[2800] *ry=right_y-1;

[2801] /*----*/

[2802] return right_y+WIND_INTERVAL_Y;

[2803] }

[2804] /*IIIIIIIIIIIIIIIIIIIIIIIIIIIIII*/

[2805] int Wind_D

[2806] (float compression_y,

[2807] int col, int row,

[2808] int col_rect,

[2809] int *kx,int *ky,

[2810] int *lx,int *ly,int *rx,int *ry

[2811] /* Abs. co-ord. window for output */)

[2812] {

[2813] /*---- Variables */

[2814] int left_x,right_x;

[2815] int left_y,right_y;

[2816] int dx,dy;

[2817] /*----*/

[2818] left_x=Left_x_1;

[2819] right_x=Right_x_1;

[2820] left_y=Left_y_1;

[2821] right_y=left_y+Maxy*compression_y;

[2822] dx=right_x-left_x;

[2823] dy=right_y-left_y;

[2824] /*---- Window total */

[2825] setviewport

[2826] (left_x,left_y,right_x,right_y,CLIP_ON);

[2827] setbkcolor(BLACK);

[2828] setcolor(col_rect);

[2829] setlinestyle(SOLID_LINE,0,NORM_WIDTH);

[2830] rectangle(0,0,dx,dy);

[2831] /*---- Abs. co-ord. window for output */

[2832] *lx=left_x+1;

[2833] *ly=left_y+1;

[2834] *rx=right_x-1;

[2835] *ry=right_y-1;

[2836] *kx=dx/col;

[2837] *ky=dy/row;

[2838] /*----*/

[2839] return right_y+WIND_INTERVAL_Y;

[2840] }

[2841] /*IIIIIIIIIIIIIIIIIIIIIIIIIIIIII*/

[2842] int Bit(int x,int y,unsigned char bit)

[2843] {

[2844] settextstyle(SMALL_FONT,HORIZ_DIR,FONT_DIM_DRAFT+2);

[2845] settextjustify(CENTER_TEXT,CENTER_TEXT);

[2846] setbkcolor(BLACK);

[2847] /*---- Delete bit */

[2848] setcolor(BLACK);

[2849] outtextxy(x,y,"0");

[2850] outtextxy(x,y,"1");

[2851] /*---- Print bit */

[2852] if(bit==0)

[2853] {

[2854] setcolor(LIGHTBLUE);

[2855] outtextxy(x,y,"0");

[2856] }

[2857] else

[2858] {

[2859] setcolor(LIGHTMAGENTA);

[2860] outtextxy(x,y,"1");

[2861] }

[2862] setlinestyle(SOLID_LINE,0,NORM_WIDTH);

[2863] setcolor(CYAN);

[2864] rectangle(

[2865] x-textwidth("0")/2-1,y-textheight("0")/2+2,

[2866] x+textwidth("0")/2-1,y+textheight("0")/2+2);

[2867] /*----*/

[2868] return 0;

[2869] }

[2870] /*IIIIIIIIIIIIIIIIIIIIIIIIIIIIII*/

[2871] int E

[2872] (char *t,int n,int lx,int ly,int dim_x,int dim_y,

[2873] int kx,int ky)

[2874] {

[2875] /*---- Variable */

[2876] char buf_str[80];

[2877] /*---- Device */

[2878] settextstyle(SMALL_FONT,HORIZ_DIR,FONT_DIM_DRAFT);

[2879] setlinestyle(SOLID_LINE,0,NORM_WIDTH);

[2880] setcolor(LIGHTGRAY);

[2881] if(dim_x<3) dim_x=3;

[2882] if(dim_y<3) dim_y=3;

[2883] RectangleN(lx*kx,ly*ky,(lx+dim_x)*kx,(ly+dim_y)*ky,2);

[2884] setcolor(YELLOW);

[2885] settextjustify(RIGHT_TEXT,CENTER_TEXT);

[2886] outtextxy((lx+dim_x-1)*kx,(ly+1)*ky,t);

[2887] setcolor(WHITE);

[2888] itoa(n,buf_str,10);

[2889] settextjustify(LEFT_TEXT,CENTER_TEXT);

[2890] outtextxy((lx+1)*kx,(ly+dim_y-1)*ky,buf_str);

[2891] /*----*/

[2892] return 0;

[2893] }

[2894] /*IIIIIIIIIIIIIIIIIIIIIIIIIIIIII*/

[2895] int B

[2896] (char *t,int n,int lx,int ly,int dim_x,int dim_y,

[2897] int kx,int ky)

[2898] {

[2899] /*---- Variable */

[2900] char buf_str[80];

[2901] /*---- Device */

[2902] settextstyle(SMALL_FONT,HORIZ_DIR,FONT_DIM_DRAFT);

[2903] setlinestyle(SOLID_LINE,0,NORM_WIDTH);

[2904] setfillstyle(SOLID_FILL,LIGHTGRAY);

[2905] if(dim_x<3) dim_x=3;

[2906] if(dim_y<3) dim_y=3;

[2907] bar(lx*kx,ly*ky,(lx+dim_x)*kx,(ly+dim_y)*ky);

[2908] setcolor(YELLOW);

[2909] rectangle(lx*kx,ly*ky,(lx+dim_x)*kx,(ly+dim_y)*ky);

[2910] settextjustify(RIGHT_TEXT,CENTER_TEXT);

[2911] outtextxy((lx+dim_x-1)*kx,(ly+1)*ky,t);

[2912] setcolor(WHITE);

[2913] itoa(n,buf_str,10);

[2914] settextjustify(LEFT_TEXT,CENTER_TEXT);

[2915] outtextxy((lx+1)*kx,(ly+dim_y-1)*ky,buf_str);

[2916] /*----*/

[2917] return 0;

[2918] }

[2919] /*IIIIIIIIIIIIIIIIIIIIIIIIIIIIII*/

[2920] int RectangleN

[2921] (int left_x,int left_y,int right_x,int right_y,int n)

[2922] {

[2923] int i;

[2924] for(i=0;i<n;i++)

[2925] {

[2926] rectangle

[2927] (left_x+i,left_y+i,right_x-i,right_y-i);

[2928] if((left_x+i)>=(right_x-i)) break;

[2929] if((left_y+i)>=(right_y-i)) break;

[2930] }

[2931] /*----*/

[2932] return 0;

[2933] }

[2934] /*IIIIIIIIIIIIIIIIIIIIIIIIIIIIII*/

[2935] int Rectangle2

[2936] (int left_x,int left_y,int right_x,int right_y)

[2937] {

[2938] rectangle

[2939] (left_x,left_y,right_x,right_y);

[2940] rectangle

[2941] (left_x+2,left_y+2,right_x-2,right_y-2);

[2942] /*----*/

[2943] return 0;

[2944] }

[2945] /*IIIIIIIIIIIIIIIIIIIIIIIIIIIIII*/

[2946] int EllipseN

[2947] (int x, int y,int stangle,int endangle,

[2948] int x_radius,int y_radius,int n)

[2949] {

[2950] int i;

[2951] for(i=0;i<n;i++)

[2952] {

[2953] ellipse(x,y,stangle,endangle,x_radius-i,y_radius-i);

[2954] if(x_radius<=0) break;

[2955] if(y_radius<=0) break;

[2956] }

[2957] /*----*/

[2958] return 0;

[2959] }

[2960] /*IIIIIIIIIIIIIIIIIIIIIIIIIIIIII*/

[2961] int Ellipse2

[2962] (int x, int y,int stangle,int endangle,

[2963] int x_radius,int y_radius)

[2964] {

[2965] ellipse(x,y,stangle,endangle,x_radius,y_radius);

[2966] ellipse(x,y,stangle,endangle,x_radius-2,y_radius-2);

[2967] /*----*/

[2968] return 0;

[2969] }

[2970] /*IIIIIIIIIIIIIIIIIIIIIIIIIIIIII*/

[2971] /*######################################################*/

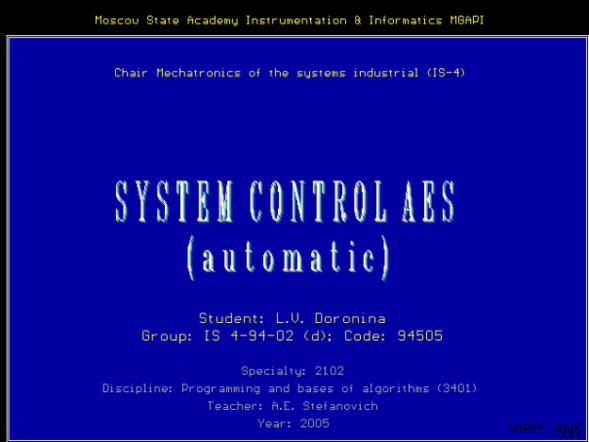

Приложение 2.
Титульный лист программы автоматического управления.

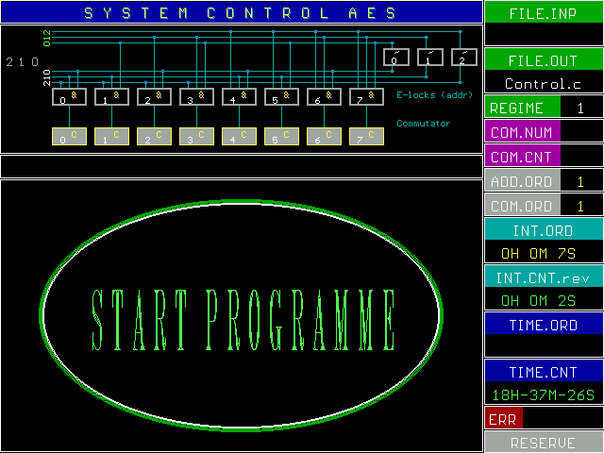

Приложение 3.
Индикация начала работы программы автоматического управления.

Приложение 4.

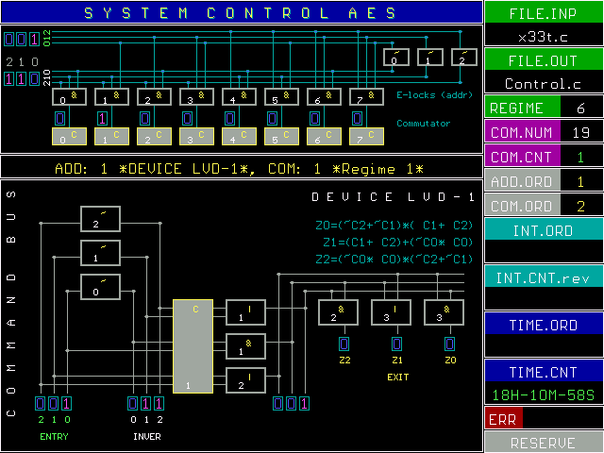

Индикация работы устройства
DEVICE LVD-1.

Приложение 5.

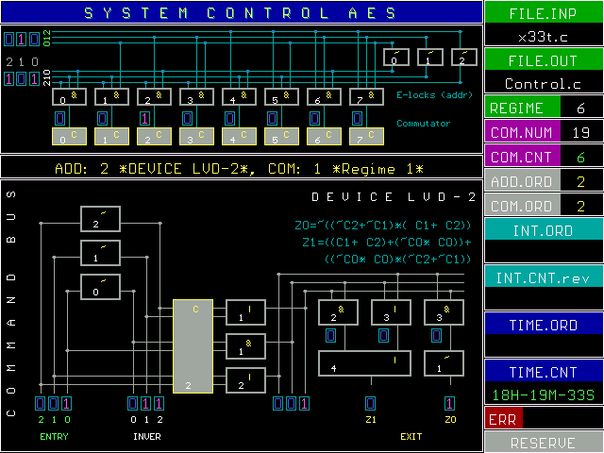

Индикация работы устройства
DEVICE LVD-2.

Приложение 6.

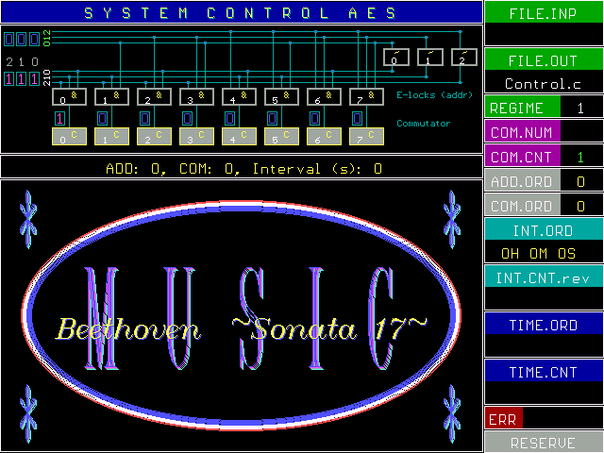

Индикация работы устройства
МУЗЫКАЛЬНЫЙ ЦЕНТР.

Приложение 7.

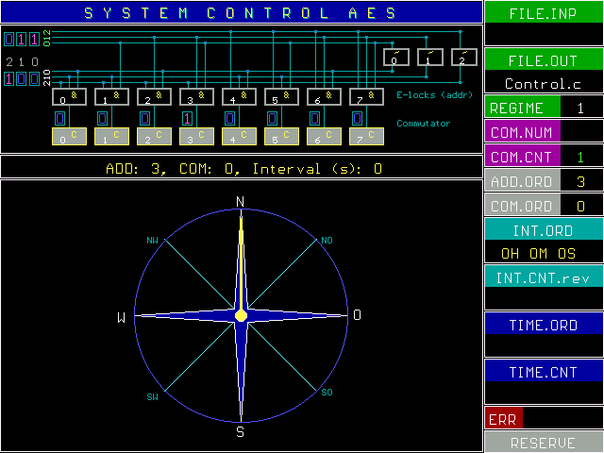

Индикация работы устройства
АВТОПИЛОТ.

Литература.

1. Подбельский В.В., Фомин С.С. Программирование на языке Си - М: Финансы и статистика, 2000.

2. Керниган Б., Ритчи Д. Язык программирования Си / Пер. с англ. - М.: Финансы и статистика, 1992.

3. Болски М.И. Язык программирования Си / Пер. с англ. Справочник. - М.: Радио и связь, 1988.

4. Уэйт М., Прата С., Мартин Д. Язык Си / Пер. с англ. - М.:Мир, 1988.

5. Белецкий Я. Энциклопедия языка Си / Пер. с англ. - М.:Мир, 1992.

6. Джехани Н. Программирование на языке Си. / Пер. с англ. Справочник. - М.: Радио и связь, 1988.

7. Уинер Р. Язык Турбо Си / Пер. с англ. - М.:Мир, 1991.

8. Левкин Г.Н., Левкина В.Е. ДЕМО ТУРБО СИ - М: ПРОК, 1992.

9. Бошкин А.В., Дубнер П.Н. Работа в Турбо СИ – М: ЮКИС, 1991.

10. Б.П. Прокофьев, Н.Н. Сухарев, Ю.Е. Храмов Графические средства Турбо С и Турбо С++ - М: Финансы и статистика, 1992.

11. Шилдт Г. Полный справочник по С, 4-е издание/ Пер. с англ. – М, С-Пб, Киев: Издательский дом Вильямс, 2002.

12. Трой Д. Программирование на языке Си для персонального компьютера IBM PC/ Пер. с англ. – М: Радио и связь, 1991.

13. Касаткин А.И., Вальвачев А.Н. От Turbo C к Borland C++ Справочное пособие – Минск: Вышэйшая школа, 1992

14. Касаткин А.И. Управление ресурсами Справочное пособие – Минск: Вышэйшая школа, 1992.

15. Касаткин А.И. Системное программирование Справочное пособие – Минск: Вышэйшая школа, 1993.

16. Евтеев В.В., Махонько А.М., Юзбашьянц Основы информатики и вычислительной техники, Методические рекомендации – М: Государственная Академия Управления им. С. Орджоникидзе, Учебный центр довузовской подготовки АЗЪ, 1987.

17. Чернов Е.А. Проектирование станочной электроавтоматики – М: Машиностроение, 1989.

18. Березин Б.И., Березин С.Б. Начальный курс С и С++ - М: ДИАЛОГ-МИФИ, 2003.

19. Стефанович А.Е. Программный имитатор электронных схем (ПИЭС). Учебно-методическое пособие по дисциплине “Программирование и основы алгоритмизации” – М: МГАПИ, 2005.

20. Стефанович А.Е. Программный автоматизированный имитатор электронных схем (ПАИЭС). Учебно-методическое пособие по дисциплине “Программирование и основы алгоритмизации” – М: МГАПИ, 2005.

Содержание.

1. Предисловие.	2
2. Основные правила при работе с программами, написанными на языке Turbo C.	3
3. Программная имитация систем автоматического управления.	5
4. Режимы работы системы автоматического управления. Отображение параметров процесса управления.	7
5. Перечень и назначение подпрограмм системы автоматического управления.	9
6. Порядок разработки системы автоматического управления на основе образца.	13
7. Входные файлы режимов работы NN 3, 4, 5, 6.	14
8. Выходные файлы Control.c (“Черный ящик”).	16
Приложение 1.Исходный текст программы на языке Си.	20
Приложение 2.Титульный лист программы автоматического управления.	87
Приложение 3.Индикация начала работы системы автоматического управления.	88
Приложение 4.Индикация работы устройства DEVICE LVD-1.	89
Приложение 5.Индикация работы устройства DEVICE LVD-2.	90
Приложение 6.Индикация работы устройства МУЗЫКАЛЬНЫЙ ЦЕНТР.	91
Приложение 7.Индикация работы устройства АВТОПИЛОТ.	92
Литература.	93
