Рис. 2 Информационно-измерительные системы космического назначения.
| Комплекс управления экспериментом | Космический аппарат | Комплекс нучной аппаратуры |
| Центр управления полетом | Наземные измерительные пункты | Научно-исследователь-ские центры | |||||
| НИП 1 | НИЦ 1 | ||||||
| НИП 2 | НИЦ 2 | ||||||
| НИП N | НИЦ M | ||||||
Рис. 3 Автоматический Испытательный Комплекс “Интершок”.
| | И | ЭВМ | Принтер | ||||||||||||||||||
| | Н | контрол. | Видео | ЭВМ, имитирующая | |||||||||||||||||
| Т | | ||||||||||||||||||||
| | Е | ЭВМ | Принтер | ||||||||||||||||||
| | Р | слушат. | Видео | К | Н | А | |||||||||||||||
| | Ф | Прибо- | ЗУ | ||||||||||||||||||
| | Е | Пульт приборов | ры | | КНА | ||||||||||||||||
| | Й | “Космическая плазма” | “КП” | | |||||||||||||||||
| С | |||||||||||||||||||||
| | Пульт приборов | Прибо- | |||||||||||||||||||
| | Г | “Магнитные поля” | ры | Принт. | |||||||||||||||||
| | О | “МП” | Видео | ||||||||||||||||||
| С | |||||||||||||||||||||
| | Т | Прибо- | ЭВМ | ||||||||||||||||||
| | Пульт приборов | ры | | ||||||||||||||||||
| | 2 | “Энергичные частицы” | “ЭЧ” | ||||||||||||||||||
| 6 | |||||||||||||||||||||
| | 0 | Пульт приборов | Прибо- | | Система | ||||||||||||||||
| | 0 | “Флуктуации э/м поля” | ры | адапт. | |||||||||||||||||
| 3 | “ФП” | упрален. | |||||||||||||||||||
| | | Имитаторы Служ. Сист. | |||||||||||||||||||
КУЭ

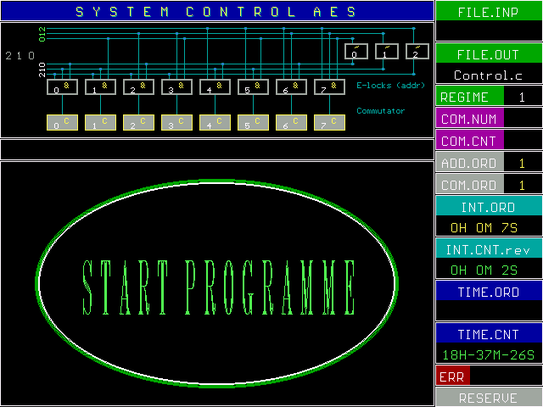

8Рис. 4 Индикация начала работы программы.
Рис. 5 Индикация работы электронной схемы.

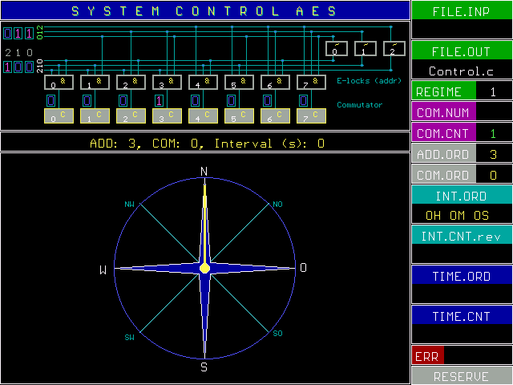

Рис. 6 Индикация работы системы наведения прибора.

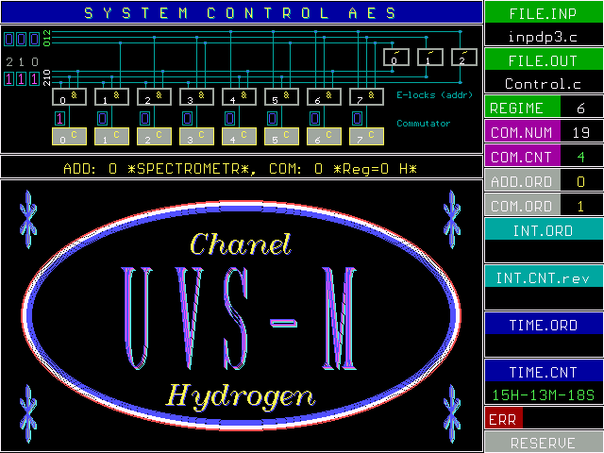

Рис. 7 Индикация работы ультрафиолетового спектрометра.
Рис. 8 Теоретическая модель испытаний.
ИК – испытательный комплекс
ОС – операционная система

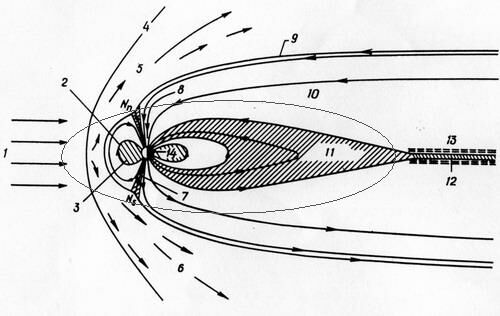

Pис 9. Магнитосфера Земли.
Магнитосфера Земли и ударная волна, образующаяся в сверхальвеновском и сверхзвуковом течении солнечного ветра. Перечислены основные области магнитосферы и их граничные поверхности:
1 - сверхзвуковой солнечный ветер, 2 - плазмопауза, 3 - плазмосфера, 4 - ударная волна, 5 - переходная область, 6 - сверхзвуковое течение, 7 - полярный касп, 8 - полярная шапка, 9 - магнитопауза, 10 - геомагнитный хвост, 11 - внутренняя часть плазменною слоя, 12 - нейтральный слой, 13 - удаленный плазменный слой, 14 – Земля.
