Московский Государственный Авиационный Институт

( Технический Университет )

_____

кафедра 403

Расчётно-пояснительная записка

К курсовой работе по дисциплине

«Вычислительные системы и микропроцессорная техника»

Выполнила

студентка группы 04-407: ______________ Лебедевская О.В.

Консультировал ______________ Щеглов А.В.

Москва

2001

Содержание

Титульный лист………………………………………………… 1

Содержание…………………………………………………… 2

Задание на курсовое проектирование………………………… 3

Уточнение задания…………………………………………….. 4

Алгоритм функционирования устройства…………………… 5

Операционное описание………………………………………. 6

Функциональная схема устройства…………………………… 7

УА с жёсткой логикой………………………………………… 7

Автомат Мура…………………………………………. 8

Автомат Мили………………………………………… 8

УА с программируемой логикой……………………………… 9

Функциональная схема УА с принудительной адресацией… 10

Принципиальная схема формирования признака в УА…….. 11

Принципиальная схема устройства…………………………… 12

Список использованной литературы…………………………. 13

Задание на курсовое проектирование:

Вариант №72

На устройство по шинам А{48:1} и N{6:0} поступают параллельные кода. Код N – двоичное целое число со знаком в обратном коде. Осуществить циклический сдвиг на |N| разрядов влево, если N>0 , и вправо, если N<0.

Уточнение задания

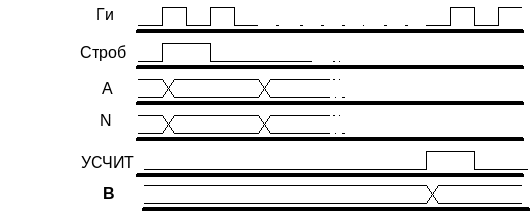

Первоначальной формулировки задания на курсовое проектирование явно недостаточно. Осуществление циклического сдвига требует дополнительной информации. Представим задание на проектирование в виде функциональной схемы и эпюр напряжения, изображённых на рисунке:

примем, что источник входного кода гарантирует правильность выставленной информации во время действия стробирующего импульса СТРОБ, а само устройство подтверждает выдачу кода числа единичных символов генерацией импульса считывания УСЧИТ

тактовая синхронизация последовательности импульсов – внешняя

выходной код будет иметь такую же шину, по которой входит параллельный код A, т.е. В{48:1}

A{48:1} B{48:1}

F

N{6:0}

СТРОБ УСЧИТ

Алгоритм функционирования устройства

Операционное описание

Составим соответствующему алгоритму операционное описание синтезируемого устройства.

Микропрограмма KS1;

Переменные

входные: A{48:1}, N{6:0}, СТРОБ;

внутренние: РГД{48:1}, СЧ{6:0} = N{6:0};

выходные: B{48:1} = РГД{48:1}, УСЧИТ;

Признаки:

Р1 =  СТРОБ;

Р2 = СЧ{6:0} == 0;

Р3 = СЧ{6:0} == 127;

Р4 = СЧ{7} == 1;

Процедура

М1 если Р1, то М1;

УЗАП1: РГД := A;

УЗАП2: СЧ := N;

если Р4, то М3;

М2 если Р2, то М4;

УСДВ1: РГД := РГД{47:1}.0;

УСЧВЫЧ: СЧ := СЧ - 1;

идти к М2;

М3 если Р3, то М4;

УСДВ2: РГД := 0.РГД{48:2};

УСЧСЛ: СЧ := СЧ + 1;

идти к М3;

М4 УСЧИТ: ;

конец.

Микропрограмма KS2;

Переменные

входные: A{48:1}, N{6:0}, СТРОБ;

внутренние: РГД{48:1}, СЧ{6:0} = N{6:0};

выходные: B{48:1} = РГД{48:1}, УСЧИТ;

Признаки:

Р1 =  СТРОБ;

Р2 =  / СЧ{6:0};

Р3 = & / СЧ{6:0};

Р4 = СЧ{7};

Процедура

М1 если Р1, то М1;

УЗП1: РГД := A; СЧ := N;

если Р4, то М3;

М2 если Р2, то М4;

УСДВ1: РГД := РГД{47:1}.0, УСЧВЫЧ: СЧ := СЧ - 1;

идти к М2;

М3 если Р3, то М4;

УСДВ2: РГД := 0.РГД{48:2}, УСЧСЛ: СЧ := СЧ + 1;

идти к М3;

М4 УСЧИТ: ;

конец.

Функциональная схема операционного автомата, составленная в соответствии с микропрограммой KS2

УА может быть построен как с жёсткой логикой так и с программируемой логикой. Рассмотрим оба варианта реализация.

Управляющий автомат с жёсткой логикой

УА с жёсткой логикой реализуется в виде классического конечного автомата, либо в виде распределителя импульсов. Конечный автомат может быть построен и как автомат Мура, и как автомат Мили.

Ниже построены граф-схемы алгоритмов для автоматов Мура и Мили, соответствующие микропрограмме KS2 . Рядом расположены графы переходов.

Блок-схема алгоритм для автомата Мура

Граф для автомата Мура

Граф для автомата Мили

Б

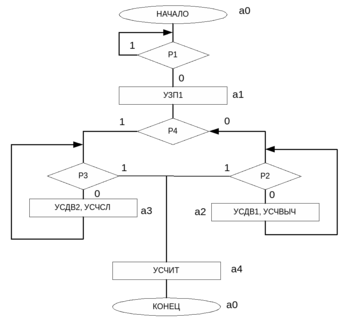

лок-схема алгоритм для автомата Мили

УА с программируемой логикой

Составим каноническую форму микропрограммы синтезируемого операционного устройства в виде таблицы:

В случае с принудительной адресации:

Формат команды для естественной адресации:

1 2 3 4 5 6 7 8 9

Формат команды с принудительной адресацией:

1 2 3 4 5 6 7 8 9 10 11 12 13

Кодовые выражения микропрограмм для УА с естественной адресацией:

1 2 3 4 5 6 7 8 9

1 2 3 4 5 6 7 8 9 10 11 12 13

Из сравнения 2 последних таблиц следует, что для хранения микропрограммы с естественной адресацией требуется 99 бит, а для УА с принудительной адресацией – 91 бит. Таким образом, реализация УА с принудительной адресацией в нашем случае более желательно.

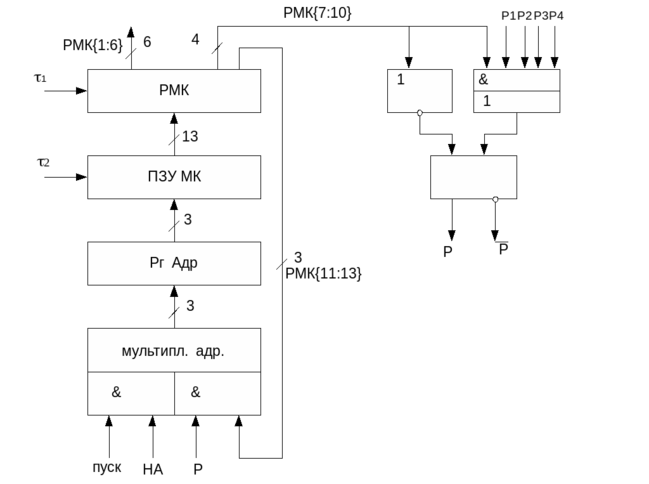

На рисунке изображена функциональная схема УА с принудительной адресацией. Управляющие сигналы формируются регистром микрокоманды (РМК), в который микрокоманда переписывается из ПЗУ по адресу, находящемуся в регистре адреса.

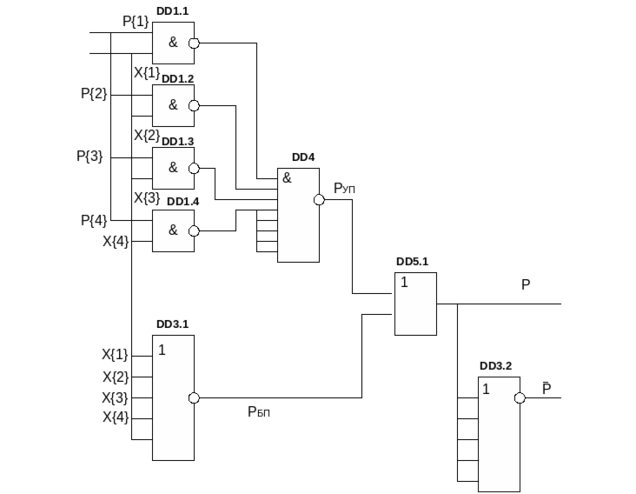

Приведём принципиальную схему формирования признаков УА.

Рyc = X{1}*P{1} + X{2}*P{2} + X{3}*P{3} + X{4}*P{4}

P_БП = X{1} X{2} X{3} X{4} = (X{1} + X{2} + X{3} + X{4})

P = Pyc + P_БП

DD1, DD2 – 155ЛА12

DD3 – 531ЛЕ7

DD4.1 – 155ЛА2

DD5.1 – 155ЛЛ1

Список использованной литературы

А.В. Щеглов, Б.С. Мельников

Методические указания к курсовой работе по дисциплине «Вычислительные системы и микропроцессорная техника». МАИ 1991

В.Б. Силин, Б.С. Мельников

Учебное пособие по курсу «Электронные вычислительные устройства» конечные автоматы. МАИ 1978

В.Б. Силин, Б.С. Мельников, Р.М. Кондратьев

«Операционный синтез цифровых устройств» МАИ 1985

Г.И. Пухальский, Т.Я. Новосельцева (справочник)

«Проектирование дискретных устройств на интегральных микросхемах» Радио и связь 1990
