Рабочая зона прекрасно освещена потолочными светильниками. Задача снабжения рабочих мест электроэнергией и сжатым воздухом, а также удаление пыли при работе электро- и пневмоинструмента решена современно. Эти функции выполняет комбинированный энергетический блок, закрепленный на двухсекционной поворотной консоли. Длина одной секции составляет рекордную для подобных устройств величину - 7 м. В состав энергетического блока включены 3 электророзетки, 4 пневморазъема для подвода сжатого, смазанного воздуха (в том числе один разъем с регулировкой давления) и два патрубка для подсоединения пылеудаляющих шлангов.

Консоль размещена таким образом, что ее зона действия захватывает все пространство поста подготовки и обслуживает сразу два рабочих места. Маляры могут легко установить энергоблок в любое удобное для работы место. Обе поворотные консоли подсоединены к одному напольному аппарату пылеудаления, включающего турбину и фильтрующий элемент. Срок службы турбины составляет 25 000 часов. Обслуживание всей системы сводится к периодическому удалению пыли и проверке уровня масла. Все пылеудаляющее оборудование - производства фирмы R.E.D.

Для быстрого просушивания шпатлеванных, грунтованных или окрашенных поверхностей в составе постов подготовки применяются ИК-сушки итальянской фирмы INFRARR. Их особенность - работа излучателей в диапазоне коротких и средних длин волн. Этим достигается одновременный прогрев как подложки, так и самого ремонтного покрытия, что способствует высокой скорости и лучшим результатам сушки.

Решетчатый пол в зоне подготовки не позволяет использовать мобильные ИК-установки на колесах. Эта проблема решена оригинально. Сушка подвижно закреплена на поперечной балке, которая может легко перемещаться вдоль поста по продольным направляющим. Не составляет никакого труда быстро установить агрегат в нужную позицию, либо убрать его из рабочей зоны.

В отдельном помещении организована лаборатория цветоподбора. Она оборудовалась силами поставщика ремонтной окрасочной системы.

Покрасочные камеры состоят из окрасочного помещения, которое отделено от окружающей среды специальным теплоизолятором, изготовленным из специальных сандвич панелей, толщина и тип которых подбираются исходя из конкретных условий. Машина поступает в камеру для покраски через двух и трех створчатые ворота.

Окрасочная камера освещается специальными светильниками. Для того, что бы краска ложилась равномерно, в окрасочном оборудовании создается поток теплого воздуха, который направлен от потолка к полу. Воздух также очищается специальными фильтрами.

К современным покрасочно-сушильным (малярно-сушильным) камерам предъявляются следующий ряд требований.

  • Обеспечение высококачественной очистки необходимого количества воздуха, подаваемого в камеру.

  • Быстрый выход на заданный температурный режим и стабильное его удержание. Это требование обусловлено тем, что при сушке современных лакокрасочных покрытий амплитуда температурных колебаний не должна превышать +/' 3'5 0С.

  • Достаточное освещение близкое по спектру к солнечному свету.

  • Очистка воздуха от распыленной краски на выходе камеры.

  • Экономичность (по топливу и электричеству).

  • Безопасность в эксплуатации и обслуживании.

При выборе покрасочной камеры необходимо учитывать следующие параметры: максимальная ширина окрашиваемых деталей; максимальная высота окрашиваемых деталей; ширина водяного экрана.


Компрессор Remeza СБ 4/Ф-270.LB75B

Рабочее давление [бар]

10

Объём ресивера [л]

270

Производительность на входе [л/мин]

880

Мощность двигателя [кВт]

5.5

Количество фаз

3

Напряжение питания [В]

380

Габаритные размеры ДxШxВ [мм]

650x510x1150

СБ4 - Серия стационарных компрессоров с ременным приводом (с чугунной головой французской фирмы "Lacme" либо из алюминиевых сплавов) белорусского производства - это серьезный конкурент компрессорам итальянских производителей FIAC, FINI, ABAC.

Компрессоры итальянских производителей FIAC, FINI, ABAC и т.д. при одинаковых технических характеристиках дороже белорусских на 10-15%, при этом тепловые нагрузки на головы из алюминиевых сплавов итальянского производства гораздо выше, чем на чугунных головах серии "СБ4".

При напряжённых режимах работы компрессора тепловые нагрузки на головы могут привести к преждевременному выходу из строя клапанов, деформации головки блока и заклиниванию кривошипно-шатунного механизма.

Компрессоры серии "СБ" - более дешёвый аналог винтовых компрессоров и их можно применять для промышленных целей: на производствах, в автосервисе и пр.

Но не стоит забывать, что компрессоры этого класса не следует использовать более 30-40 минут в час.

Кузовной и малярный цеха ничем не разделены, но подготовительные к окраске работы на кузовной площадке не ведутся. Для этого выделены индивидуальные посты, отсекаемые пластмассовыми занавесями. Само собой, на постах наличиствуют решетчатые полы, а также локальные вытяжные системы и приточная потолочная вентиляция. Благодаря этому чистота на всем участке прямо-таки стерильная. Венчает «малярку» сдвоенная окрасочно-сушильная камера, разделенная подъемной стенкой. Из одной камеры в другую автомобиль может быть перемещен по поперечным рельсам.

Панельные детали кузовов аккуратно разместились на антресолях вдоль цеха и не загромождают его площадь.

Весь «джентльменский набор», необходимый для качественной и прибыльной работы цеха кузовного ремонта, налицо. Разделенные посты подготовки с решетчатыми полами и мощной вентиляцией. Машино-комната, отделенная от цеха. Естественно, чисто и тихо. Достаточная ширина внутрицехового проезда облегчает перемещения ремонтируемого автомобиля.

Помещение малярного участка спланировано так, чтобы максимально упростить перемещение обслуживаемых автомобилей. Широкий проезд делит малярный участок на две зоны. В одной из них смонтированы две окрасочно-сушильные камеры модели Saico Energy, разработанные специально для эксплуатации в суровых климатических условиях. Они удачно вписаны в пространство помещения и закрыты вместе с расположенными сбоку вентиляционными блоками единым фронтоном. Напомним, что итальянский концерн Saico является одним из законодателей мод в деле «камеростроения». Его изделия рекомендованы к применению практически всеми европейскими автопроизводителями, а среди автомаляров славятся надежностью и отличными рабочими характеристиками. Кабины камер имеют оптимальную аэродинамику и двухрядное бестеневое освещение, спектр которого близок к дневному свету. Все это создает идеальные условия для окрашивания.

Камеры серии Energy оснащаются теплообменником повышенной мощности и высокопроизводительной двухступенчатой дизельной горелкой Riello. Благодаря модульной конструкции камер, без труда удалось подобрать такой размер кабины, чтобы в ней можно было разместить могучий Nissan Patrol. По отзывам специалистов участка, камера предельно проста и удобна в работе. Микропроцессорная система управления обеспечивает автоматический переход с режима сушки на режим окраски.

В противоположной части помещения размещена зона подготовки к окраске. Она скомпонована из двух 2-местных постов производства той же фирмы Saico. Их устройству стоит уделить внимание. Посты подготовки такой конструкции значительно повышают пропускную способность малярного участка и сокращают сроки ремонта. Дело в том, что они позволяют не только готовить поверхности к окраске (шпатлевать, грунтовать и выполнять абразивную обработку), но и тут же окрашивать, и просушивать относительно небольшие участки кузова автомобиля или отдельные кузовные элементы.

Для этого каждая 2-местная секция оснащена вытяжным агрегатом повышенной производительности. С его помощью в пределах поста организуется примерно такой же воздухообмен, как в кабине окрасочно-сушильной камеры. Чистый воздух подается сверху через фильтрующий пленум, загрязненный удаляется из нижней зоны через решетчатое основание пола и, пройдя через выпускные фильтры, поступает в блок рециркуляции. В зависимости от потребностей можно устанавливать степень рециркуляции воздуха 50% или 100%.

Рабочая зона прекрасно освещена потолочными светильниками. Задача снабжения рабочих мест электроэнергией и сжатым воздухом, а также удаление пыли при работе электро- и пневмоинструмента решена современно. Эти функции выполняет комбинированный энергетический блок, закрепленный на двухсекционной поворотной консоли. Длина одной секции составляет рекордную для подобных устройств величину - 7 м. В состав энергетического блока включены 3 электророзетки, 4 пневморазъема для подвода сжатого, смазанного воздуха (в том числе один разъем с регулировкой давления) и два патрубка для подсоединения пылеудаляющих шлангов.

Консоль размещена таким образом, что ее зона действия захватывает все пространство поста подготовки и обслуживает сразу два рабочих места. Маляры могут легко установить энергоблок в любое удобное для работы место. Обе поворотные консоли подсоединены к одному напольному аппарату пылеудаления, включающего турбину и фильтрующий элемент. Срок службы турбины составляет 25 000 часов. Обслуживание всей системы сводится к периодическому удалению пыли и проверке уровня масла. Все пылеудаляющее оборудование - производства фирмы R.E.D.

Для быстрого просушивания шпатлеванных, грунтованных или окрашенных поверхностей в составе постов подготовки применяются ИК-сушки итальянской фирмы INFRARR. Их особенность - работа излучателей в диапазоне коротких и средних длин волн. Этим достигается одновременный прогрев как подложки, так и самого ремонтного покрытия, что способствует высокой скорости и лучшим результатам сушки.

Решетчатый пол в зоне подготовки не позволяет использовать мобильные ИК-установки на колесах. Эта проблема решена оригинально. Сушка подвижно закреплена на поперечной балке, которая может легко перемещаться вдоль поста по продольным направляющим. Не составляет никакого труда быстро установить агрегат в нужную позицию, либо убрать его из рабочей зоны.

В отдельном помещении организована лаборатория цветоподбора. Она оборудовалась силами поставщика ремонтной окрасочной системы.

План бокса малярной мастерской

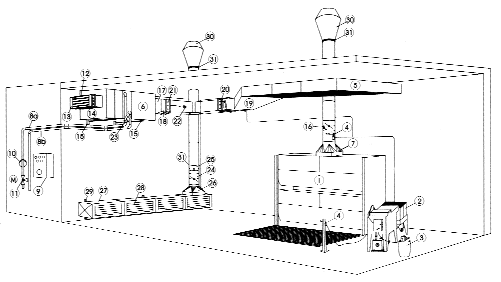

Полный комплекс оборудования покрасочного помещения

1. Покрасочная кабина с сухими или водяными фильтрами.

2. Оборудование для очистки воды.

3. Оборудование для очистки химикалий.

4. Держатель пистолета и движок экономии энергии.

5. Распределитель вдуваемого воздуха.

6. Оборудование вдуваемого воздуха.

7. Переход.

8. Подача/выход горячей воды или пара.

9. Вводной шкаф электричества.

10. Насос горячей воды или пара.

11. Клапан регулировки горячей воды или пара.

12. Решетка всасывания воздуха.

13. Монтируемая деталь поддержки решетки.

14. Клапан сверхдавления.

15. Консоль крепления к стене.

16. Клапан дросселирования.

17. Переход.

18. Переход.

19. Переход из канала в фильтр распределения.

20. Клапан экономии энергии.

21. Жалюзи закрытия и/или клапан дросселирования.

22. Датчик измерения температуры.

23. Трехходовой клапан.

24. Клапан дросселирования.

25. Осевой вентилятор.

26. Канал для осевого вентилятора.

27. Канал для выдуваемого воздуха.

28. Регулируемая решетка для выдуваемого воздуха.

29. Консоль крепления.

30. Канал для выхода с дефлектором.

31. Фланш крепления.

Покрасочные камеры для жидкой краски

ЗАО "PTI Technologijos" производит по-красочные камеры с фронтальной системой всасывания воздуха с тремя типами сухих фильтров: первичной очистки воздуха; грубой и тонкой очистки; очистки капель и паров растворителей.

Особенности кабин жидкой покраски:

- низкий уровень звука; - небольшие затраты электроэнергии; - приемлемая цена; - простая замена фильтров; - низкая себестоимость эксплуатации; - широкий выбор фильтров.

Оборудование для очистки, подогрева и подачи воздуха в покрасочном помещении
