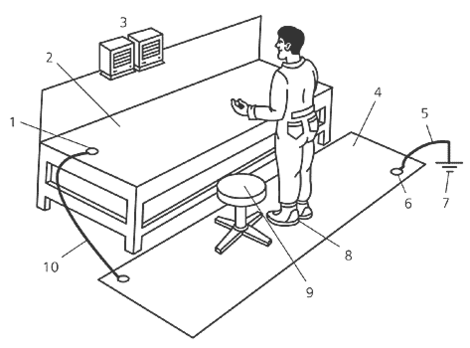

Рис. 8. Схема защищенного рабочего места:

1 - клемма заземления; 2 - поверхность стола; 3 - источник ионизированного воздуха; 4 - проводящий коврик; 5 - заземляющий провод;

6 - клемма заземления; 7 - заземление; 8 - проводящая обувь; 9 - проводящая обивка стула; 10 - соединительный провод.

Следующий метод заключается в подавлении статического электричества, так как заземление не позволяет эффективно снимать заряды с поверхности диэлектриков, которые широко применяются в так называемых чистых комнатах. Электризация подобных материалов резко снижается при увеличении влажности воздуха (табл.3), однако при этом ухудшаются условия работы. Поэтому влажность устанавливается равной 40%. Для разрядки диэлектрических поверхностей применяют ионизаторы воздуха, способные генерировать ионы обеих полярностей. Такие ионизаторы используются для локальной нейтрализации зарядов непосредственно на рабочих местах или же ими дополняют вентиляционные системы чистых комнат, чтобы поток отфильтрованного воздуха ионизировался и происходила нейтрализация зарядов на стенах, потолках, поверхностях оборудования и др.

Еще один путь уменьшить электростатическую опасность - применять в помещении токопроводящие материалы, содержащие металлические или углеродные частицы. Стены, потолок и пол чистых комнат предложено облицовывать электропроводящими покрытиями, имеющими по отношению к земле электросопротивление порядка 107 Ом, при котором заряды на них уменьшаются до безопасных значений в течение 0.02 с. В помещениях, где расположена аппаратура с чувствительными к заряду компонентами, полы должны быть покрыты проводящими коврами, предназначенными прежде всего для рассеивания зарядов с входящих туда лиц. Ковры также создают “заземленный” фон во всем помещении. Они изготавливаются из пластмасс, насыщенных углем, или из проводящего винилового материала и подсоединяются к заземлению. Столы, рабочие места также должны иметь проводящее покрытие из пропитанного углем пластика, проводящего дивинила или антистатического материала. Эти покрытия обычно заземляются с помощью шин, прокладываемых на столах под покрытием. Аналогичные покрытия должны иметь и стулья.

Транспортировку полупроводниковых приборов и печатных плат следует проводить в электропроводящей таре. При этом контейнеры для транспортировки защищают изделия от трех видов электрических воздействий: от трибоэлектричества; от наводок, вызываемых искровыми разрядами; от электрических полей; при этом сам материал контейнеров не должен накапливать заряды. Для упаковки печатных плат и чувствительных к заряду устройств следует применять проводящий пенопласт. Такой же пенопласт с малой плотностью используется в качестве амортизатора при транспортировке.

Наконец, нужно стремиться уменьшить заряд тела человека. Для этого используются заземление и антистатическая одежда. Одно из наиболее эффективных средств рассеяния накапливающегося заряда - проводящие браслеты. Они создают электропроводный путь, по которому заряд может стекать на землю. Браслет состоит из проводящей полосы, укрепляемой на запястье, и пряжки, которой браслет соединяется с заземленным проводом. Для создания безопасных условий работы провод должен иметь последовательно соединенное сопротивление величиной от 1 до 100 МОм, чтобы протекающий через человеческий организм ток не превышал 1 мА. На человека токи статического электричества воздействуют так: токи силой 0-1 мА создают незначительные ощущения; 1-10 мА причиняют боль; 10 мА вызывают шок; 100 мА могут привести к летальному исходу.

Большое значение при заземлении имеет скорость стекания зарядов на землю. Так, время снятия электростатического потенциала с оператора до безопасного уровня не должно превышать 1 с. Чтобы выполнить это условие, покрытия пола должны иметь малое сопротивление по отношению к земле (это могут быть заземленные металлические листы). Как показывает практика, сопротивление покрытия по отношению к земле 1000 МОм гарантирует разряд статического электричества потенциалом 5000 В до уровня 100 В в течение 1 с. Замедляют стекание зарядов с оператора диэлектрические поверхности пола, резиновые коврики, подошвы обуви. Некоторые типы подошв, например из толстого каучука, могут значительно замедлить процесс снятия статического электричества.

Нельзя пренебрегать и таким методом защиты полупроводниковых приборов и электронных блоков, как шунтирование выводов изделий, выводных клемм печатных плат на тех операциях, где это принципиально возможно. Монтаж следует производить заземленным инструментом, пайку - паяльниками с заземленными паяльными головками [6].

* * *

Итак, электростатическая защита полупроводниковых устройств необходима, ее надо тщательно планировать и эффективно реализовывать. Тогда дорогостоящая радиоэлектронная аппаратура будет надежно и долго служить.
