Описание химико-технологической схемы производства метанола

Основным аппаратом в синтезе метанола служит реактор — контактный аппарат, конструкция которого зависит, главным образом, от способа отвода тепла и принципа осуществления процесса синтеза. В современных технологических схемах ис­пользуются реакторы трех типов:

— трубчатые реакторы, в которых катализатор размещен в трубах, через которые проходит реакционная масса, охлаж­даемая водным конденсатом, кипящим в межтрубном простран­стве;

— адиабатические реакторы, с несколькими слоями ката­лизатора, в которых съем тепла и регулирование температуры обеспечивается подачей холодного газа между слоями катали­затора;

—реакторы, для синтеза в трехфазной системе, в которых тепло отводится за счет циркуляции жидкости через котел-ути­лизатор или с помощью встроенных в реактор теплообменни­ков.

Вследствие большого объема производства и весьма крупных капитальных затрат в производстве метанола сейчас использу­ют все три типа технологических процессов. На рис. 1 пред­ставлена технологическая схема производства метанола при низком давлении на цинк-медь-алюминиевом катализаторе из синтез-газа состава: Hg — 67%, СО — 22%, С02 — 9% -объем­ных, полученного конверсией метана, производительностью 400 тыс. т в год.

Очищенный от сернистых соединений синтез-газ сжимается

в компрессоре 1 до давления 5—9 МПа, охлаждается в холодиль­нике 3 и поступает в сепаратор 4 для отделения сконденсировавшейся воды. Пройдя сепаратор, синтез-газ смешивается с циркуляционным газом, который поджимается до рабочего дав­ления в компрессоре 2. Газовая смесь проходит через адсорбер.

Высшие

спирты

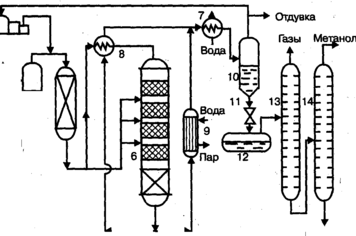

Рис. 1. Технологическая схема производства метанола при низком давлении:

1 — турбокомпрессор, 2 — циркуляционный компрессор, 3, 7 —холодиль­ники, 4 — сепаратор, 5 — адсорбер, 6 — реактор адиабатического дей­ствия, б — теплообменник, 9 — котел-утилизатор, 10 — сепаратор, 1 1 — дроссель, 12 — сборник метанола-сырца, 13, 14 — ректификационные колонны

Циркуляционый газ 5, где очищается от пентакарбонила железа, образовавшегося при взаимодействии оксида углерода (II) с материалом аппара­туры, и разделяется на два потока. Один поток подогревают в теплообменнике 8 и подают в верхнюю часть реактора 6, а дру­гой поток вводят в реактор между слоями катализатора для от­вода тепла и регулирования температуры процесса. Пройдя ре­актор, реакционная смесь при температуре около 300°С также делится на два потока. Один поток поступает в теплообменник 8, где подогревает исходный синтез-газ, другой поток проходит через котел-утилизатор 9, вырабатывающий пар высокого дав­ления. Затем,потоки объединяются, охлаждаются в холодиль­нике 7 и поступают в сепаратор высокого давления 10, в кото­ром от циркуляционного газа отделяется спиртовой конденсат. Циркуляционный газ дожимается в компрессоре 2 и возвраща­ется на синтез. Конденсат метанола-сырца дросселируется в дросселе 11 до давления близкого к атмосферному и через сбор­ник 12 поступает на ректификацию. В ректификационной ко­лонне 13 от метанола отгоняются газы и. диметиловый эфир, которые также сжигаются. Полученный товарный метанол с выходом 95% имеет чистоту 99,95%.

На рис. 2. приведена технологическая схема производства метанола по трехфазному методу на медь-цинковом катализа­торе из синтез-газа, полученного газификацией каменного угля, производительностью 650 тыс. т в год.

Очищенный от соединений серы синтез-газ сжимается в ком­прессоре 1 до давления 3—10 МПа, подогревается в теплообмен­нике 5 продуктами синтеза до 200— 280°С, смешивается с цир­куляционным газом и поступает в нижнюю часть реактора 4.' Образовавшаяся в реакторе парогазовая смесь, содержащая до 15% метанола, выходит из верхней части реактора, охлажда­ется последовательно в теплообменниках 5 и б и через холодиль­ник-конденсатор 7 поступает в сепаратор 8, в котором от жид­кости отделяется циркуляционный газ. Жидкая фаза разде­ляется в сепараторе на два слоя: углеводородный и метанольный. Жидкие углеводороды перекачиваются насосом 9 в реак-

Циркуляционный газ

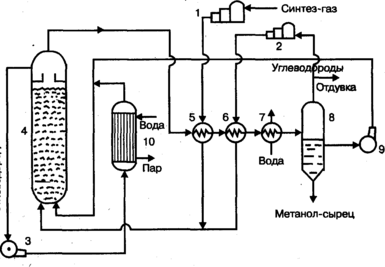

Рис. 2. Технологическая схема производства метанола в трехфазной системе:

1 — компрессор, 2 — циркуляционный компрессор, 3,9 — насосы, 4 • реактор кипящего слоя, 5,6 — теплообменники, 7 — холодильник-конденсатор, 8 — сепаратор, 10 — котел-утилизатор.

тор, соединяясь с потоком углеводородов, проходящих через котел-утилизатор 10. Таким образом жидкая углеводородная фаза циркулирует через реактор снизу вверх, поддерживая ре­жим кипящего слоя тонкодисперсного катализатора в нем, и одновременно обеспечивая отвод реакционного тепла. Метанол-сырец из сепаратора 8 поступает на ректификацию или исполь­зуется непосредственно как топливо или добавка к топливу.

Разработанный в 70-х годах трехфазный синтез метанола ис­пользуется в основном, для производства энергетического про­дукта. В качестве жидкой фазы в нем применяются стабильные в условиях синтеза и не смешивающиеся с метанолом углеводо­родные фракции нефти, минеральные масла, полиалкилбензолы. К указанным выше преимуществам трехфазного синтеза метанола следует добавить простоту конструкции реактора, воз­можность замены катализатора в ходе процесса, более эффектив­ное использование теплового эффекта реакции. Вследствие это­го установки трехфазного синтеза более экономичны по сравне­нию с традиционными двухфазными как высокого так и низко­го давления. В табл. 1 приведены показатели работы устано­вок трех- и двухфазного процесса одинаковой производительно­сти 1800 т/сут.

Таблица 1. Показатели работы установок синтеза метанола
