Расположение контактов разъема интерфейса RS-449/V.36 приведено на рис. 3.15.

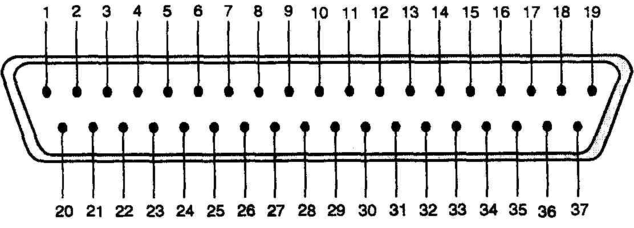

Рис. 3.15. Расположение контактов разъема интерфейса RS-449/V.36
3.3. Интерфейс V.35
Стандарт V.35 появился в начале 80-х годов как спецификация интерфейса между устройствами доступа к сети (мультиплексором, модемом или др.) и высокоскоростной сетью с коммутацией пакетов. Первоначально эта спецификация использовалась для подключения групповых модемов (модемных пулов) к коммутационному устройству.
Рекомендация V.35 определяет синхронный интерфейс для работы по аналоговым широкополосным каналам с полосой пропускания 60-108 кГц (соответствует полосе 12 канальной группы) со скоростью передачи до 48 Кбит/с.
В приложении к стандарту определялся вид электрического соединения, обеспечивающего высокоскоростной последовательный интерфейс между мультиплексором и коммутационным оборудованием сети.
Рынок собственно модемов V.35 не состоялся, но-интерфейс в качестве высокоскоростной замены RS-232 прижился. В спецификации стандарта не был определен тип электрического разъема, но фирма IBM в свое время стала выпускать совместимые с V.35 большие прямоугольные разъемы с массивными прижимными винтами. Получилось очень надежное соединение. Остальные производители коммутационное техники стали повторять конструкцию соединителя IBM, который и стал стандартом де-факто и был принят в качестве рекомендации ISO 2593.
Рис. 3.16. расположение контактов разъема интерфейса V.35
Таблица 3.6. Назначение контактов и сигналов V.35
| Обозначени А | е контактов Б | Цепь обмена | Назначение цепи | Напрас отОТЕ | зление от ОСЕ |
| А |
| 101 | Защитное заземление | х | х |
| В |
| 102 | Сигнальное заземление | х | х |
| С |
| 105 | Запрос передачи | х |
|
| 0 |
| 106 | Готовность к передаче |
| х |
| Е |
| 107 | Готовность ОСЕ |
| х |
| F |
| 109 | Обнаружение несущей |
| х |
| Н |
| 108/1 108/2 | Подключение ОСЕ к линии Готовность терминала | х х |
|
| J |
| 125 | Индикатор соединения |
| х |
| K.L.M.N |
|
| Резерв для ITU-T |
|
|
| Р | S | 103 | Передаваемые данные | х |
|
| R | Т | 104 | Принимаемые данные |
| х |
| U | W | 113 | Синхронизации передачи | х |
|
| V | х | 115 | Синхронизация приема |
| х |
| Y | АА | 114 | Синхронизация приема |
| х |
| Z.BB.CC.DD, EE.FF |
|
| Резерв для ITU-T |
|
|
| HH.JJ.KK.LL |
|
| Резерв для использования в конкретной стране |
|
|
| MM.NN |
|
| Резерв для ITU-T |
|
|
Контакты несимметричной цепи обмена с электрическими характеристиками V.28 используют один контакт, показанный в столбце А. Каждая несимметричная цепь обмена с электрическими характеристиками V.35 ("1"=-0,55 В, "0"=+0,55 В) используют два контакта, показанные в столбцах А и Б.
Интерфейс V.35 использует комбинацию несимметричных (V.24/V.28) и симметричных (V.35) сигналов. Поэтому максимальная длина соединительного кабеля та же, что и для интерфейса V.24/V.28 (RS-232). В качестве интерфейсного разъема между DTE—DCE используется 34-контактный разъем типа MRAC. Диаметр штырей/отверстий, используемых в 34-контактном разъеме, и соответствие контактов сигналов может отличаться в разных странах. В табл. 3.6 показано назначение сигналов и обозначение контактов разъема ISO 2593 для интерфейса V.35, а на рис. 3.16. приведено расположение его контактов.
В 1988 г. ITU-T отказался от стандарта V.35, заявив, что он устарел. Несмотря на столь категоричное официальное заявление, интерфейс V.35 продолжает существовать. В настоящее время, кроме различного рода высокоскоростных модемов, интерфейс V.35 применяется в мультиплексорах, маршрутизаторах и другом коммуникационном оборудовании, обеспечивая скорость передачи до 2 Мбит/с.
3.4. Интерфейсы Х.21 и X.21bis
Стандарт Х.21 впервые был опубликован в 1972 г. Он определяет физические характеристики и процедуры управления для интерфейса DTE—DCE в режиме синхронной передачи данных и может применяться как в сетях с коммутацией каналов, так и в сетях на выделенных линиях. Стандарт предусматривает дуплексную работу DTE при условии, что DCE связаны друг с другом реальными, а не виртуальными цифровыми линиями связи. Функциональные процедуры Х.21 формализованы в виде диаграмм состояний, рассмотрение которых выходит за рамки данной книги.
Рекомендация ITU-T Х.21 определяет формат передаваемых символов, которые представляются в коде МТК-5 (Международный Телеграфный Код №5). Данный интерфейс рассчитан на сквозную цифровую передачу. В нем в процесс установления соединения и разъединения полностью автоматизирован при помощи набора сигналов о состоянии соединения и о его неисправностях. В ходе передачи данных через интерфейс могут передаваться любые последовательности битов.
Создатели этого стандарта стремились максимально упростить его и, по нашему мнению, достигли своей цели. Так, соединение DTE с DCE требует существенно меньшего числа сигнальных линий, чем аналогичное соединение для интерфейса RS-232.
Назначение сигналов и линий интерфейса Х.21 приведены в табл. 3.7.
Таблица 3.7. Назначение сигналов и линии интерфейса Х.21
| Номер контакта DB-15 | Описание сигнала | От DCE | От DTE |
| 1 | Защитное заземление | х | х |
| 2 | Передача (А) |
| х |
| 3 | Управление (А) |
| х |
| 4 | Прием (А) | х |
|
| 5 | Индикация (А) | х |
|
| 6 | Синхронизация (А) | х |
|
| 7 | Свободно |
|
|
| 8 | Сигнальное заземление | х | х |
| 9 | Передача (В) |
| х |
| 10 | Управление (В) |
| х |
| 11 | Прием(В) | х |
|
| 12 | Индикация (В) | х |
|
| 13 | Синхронизация (В) | х |
|
| 14 | Свободно |
|
|
| 15 | Свободно |
|
|

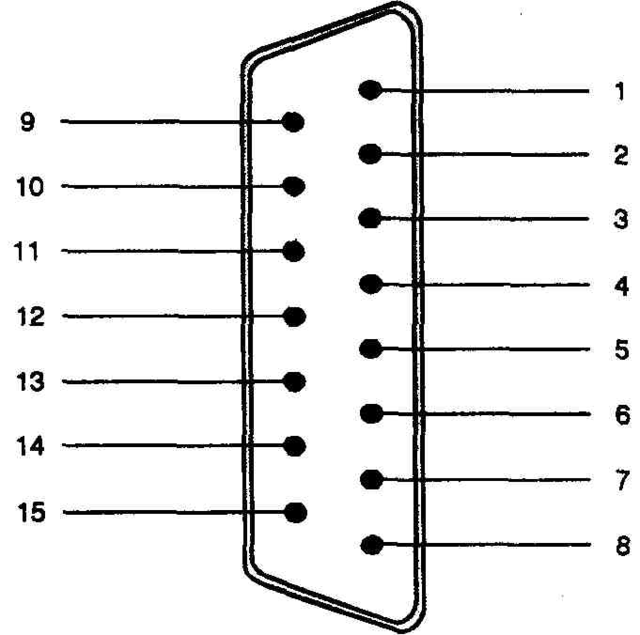

Рис. 3.17. Расположение контактов разъема интерфейса Х.21
Механические характеристики интерфейса Х.21 определены стандартом ISO 4903, предусматривающим использование 15-контактного разъема типа DB-15, изображенного на рис. 3,17.
Интерфейс Х.21 может находится либо в режиме переноса данных, либо в одном из многочисленных режимов управления. Управляющая информация в режимах управления передается в коде МТК-5. Применение потока управляющих символов открывает неограниченные возможности для выбора будущих управляющих механизмов. Такой подход является более гибким по сравнению с другими вариантами интерфейсов, использующими для каждого управляющего сигнала отдельную линию. В режиме управления важно правильно идентифицировать моменты появления символов. Для этого любой последовательности управляющих символов, посылаемых или принимаемых DTE, предшествуют два идущих подряд символа синхронизации SYN.
По ряду причин Х.21 не получил широкого распространения. Тем не менее для некоторых приложений он является оптимальным вариантом, особенно для таких, где требуются дуплексные выделенные каналы, работающие в синхронном режиме.
Рекомендация X.21bis
Рекомендация X.21bis была разработана для для обеспечения возможности подключения к сетям передачи данных общего пользования тех пользователей, которые используют для этого аналоговые выделенные или коммутируемые каналы и имеют синхронные модемы, работающие согласно рекомендациям серии V.
Выполнение рекомендации X.21bis обеспечивает взаимодействие между DTE, подсоединенным к сети через модем серии V в соответствии с рекомендацией X.21bis, и DTE, подсоединенным по рекомендации Х.21. При этом возможна как дуплексная передача (основной вариант), так и полудуплексная.
Электрические и механические характеристики цепей интерфейса DTE— DCE могут соответствовать рекомендациям V.28, Х.26 и иметь 25- или 37-кошакчный разъем, соответственно.
3.5. Параллельный порт
В последнее время в связи с резким ростом скоростей передачи современных модемов для КТСОП, использующих протоколы V.34, V.42bis, и невозможностью обеспечить надежную связь по последовательному порту при таких скоростях, ряд фирм-разработчиков модемов и программного обеспечения для них рассматривают параллельный интерфейс как достойную альтернативу интерфейсу RS-232. Подключение модема к параллельному порту обеспечивает передачу информации на скоростях до нескольких мегабит в секунду без потери данных даже при работе в многозадачных операционных системах.
