Рис. 12.14. Установка платы модема в выбранный слот

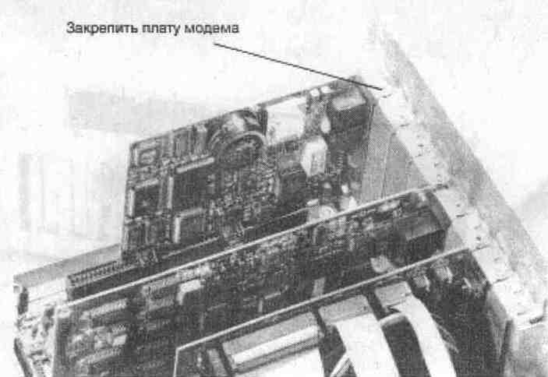

Рис. 12.15. Закрепление платы модема
12.4. Проверка модема
12.4.1. Включение модема
После установки модема он готов к включению. При нажатии тумблера питания внешнего модема обычно выполняется его автоматическая самопроверка, в течении которой могут мигать некоторые индикаторы на лицевой панели. После окончания самотестирования модем готов к использованию.
Для более тщательной проверки работоспособности модема необходимо воспользоваться какой-нибудь имеющейся в наличии связной программой. Достаточно воспользоваться любой терминальной программой, позволяющей управлять модемом с помощью набора АТ-команд или команд протокола V.25bis. Если же модем имеет буквенно-цифровой дисплей, то его можно полностью протестировать без использования коммуникационных программ и компьютера.
12.4.2. Проверка ответов модема
В интеллектуальных модемах на вводимые с компьютера команды модем должен формировать ответы в текстовом либо цифровом виде. При использовании набора АТ-команд на ввод команды "AT" или "at" модем должен ответить сообщением "ОК" или "О". В случае отсутствия ответа следует ввести команду ATQOV1, устанавливающую режим ответа в текстовом виде, и повторить попытку с вводом команды "AT".
Если повторная попытка оказалась неудачной, следует еще раз проверить исправность соединительного кабеля и последовательного порта компьютера. В случае ответа модема "ERROR", следует проверить соответствие установленных скоростей связного порта модема и компьютера, либо командой AT\J1 включить режим интерфейса переменной скорости, при котором скорость порта модема автоматически подстраивается под скорость передачи терминалом АТ-команд. Однако надо знать, что далеко не всеми модемами поддерживается такая возможность.
12.4.3. Установка исходной конфигурации
При первом включении в модем по умолчанию загружается заводская конфигурация. Набор заводских установок включает в себя определенные значения параметров и характеристик передачи. Как правило, модем может сразу начать работу, используя заводскую конфигуратщю. Тем не менее, желательно оценить значения всех установленных параметров на предмет возможности работы в конкретных условиях. В первую очередь, необходимо обратить внимание на значения таких параметров модема, как скорость передачи, коэффициент
Таблица 12.6. Типовые параметры модема
| Параметр | Установка | АТ-команда |
| Эхо команд | Разрешено | АТЕ1 |
| Ответы модема | Разрешено | ATQO |
| Форма ответов модема | Текстовая | ATV1 |
| Набор контролируемых параметров | Обнаружение ответа станции и сигнала "Занято" | АТХ4 |
| Защита от ошибок | Запрещена | АТУоЕО |
| Защитный тон | Включен с частотой 1800 Гц | AT&G2 |
| Автоответ | Разрешен после одного звонка | ATSO"1 |
| Разъединение по приему сигнала BREAK | Запрещено | ATYO |
| Управление потоком | Разрешен метод RTS/CTS | АТ&КЗ |
| Состояние цепи OCD (109) | Принудительное включение | АТ&СО |
| Состояние цепи DTR (108) | Игнорирование сигнала DTR | AT&DO |
| Отношение замыкание/ размыкание | 61/39 | АТ&Р1 |
| Синхронизация передачи | Внутренняя | АТ&ХО |
паузы импульсного набора, режим исправления ошибок и другие параметры. Типовой набор параметров модема, установленных по умолчанию, приведен в табл. 12.6.
В случае необходимости с помощью альтернативных АТ-команд можно изменить значения отдельных параметров. Для сохранения выбранных значений в энергонезависимой памяти нужно использовать команду AT&Wn (n — номер профиля (варианта) конфигурации).
Почти во всех модемах имеется несколько профилей заводской конфигурации, ориентированные, например, на работу по коммутируемым или арендованным каналам, в синхронном или асинхронном режимах и т.п. По умолчанию при включении питания в оперативную память модема загружается профиль с минимальным номером. Для вызова другого профиля нужно использовать команду AT&Fn или ATZn (n — номер профиля конфигурации). Если требуется, чтобы при включении питания профиль с номером отличным от 0 вызывался по умолчанию, этот профиль необходимо предварительно запомнить по команде AT&Yn.
Результат применения команд AT&Vn к модему ZyXEL 1496E-Plus приведен в виде листинга.
at&vO
Current Settings............
BO El L4 Ml Nl QO VI X5
&B1 &C1 &D2 &GO &H3 &JO &K4 &LO &MO &NO &PO &R1 &SO &XO &Y1
*BO *CO *DO *EO *FO *GO *IO *LO *MO *P9 *Q2 *SO
S00=000 301=000 302=043 303=013 304=010
305=008 306=003 307=060 308=002 309=006
310=007 311=070 312=000 313=000 314=002
315=002 316=000 317=018 318=000 319=000
320=003 321=178 322=000 323=107 324=130
325=000 326=000 327=156 328=068 329=000
330=000 331=017 332=019 333=000 334=030
335=000 336=000 337=000 338=000 339=000
340=000 341=000 342=000 343=008 344=000
345=100 • 346=028 347=064 348=000 349=006
350=000 351=000 352=000 '353=000 354=000
355=000 356=000 357=000 358=000 359=000
ОК at&v3
Profile 2 3ettings............
ВО El L4 Ml N5 QO VI X5
&B1 &C1 &D2 &GO &H3 &JO &K4 &LO &MO &NO &PO &R1 &30 &XO &Y1
*BO *CO *DO *EO *FO *GO *IO *LO *M1 *P9 *Q2 *30
300=001 301=000 302=043 303=013 304=010
305=008 306=003 307=060 308=002 309=006
310=007 311=070 312=000 313=000 314=003
315=002 316=000 317=018 318=000 319=000
320=002 321=178 322=000 323=105 324=138
325=000 326=000 327=156 328=068 329=000
330=000 331=017 332=019 333=255 334=030
335=032 336=000 337=000 338=000 339=032
340=000 341=000 342=000 343=008 344=000
345=100 346=028 347=064 348=000 349=006
350=000 351=000 352=000 353=000 354=000
355=0-00 356=000 357=000 358=000 359=000
ОК
at&v5
Factory Settings............
BO El L4 Ml N5 QO VI X5
&B1 &C1 &D2 &GO &H3 &JO &K4 &LO &MO &NO &PO &R1 &SO &XO &Y1
*BO *CO *DO *EO *FO *GO *IO *LO *MO *P9 *Q2 *SO
S00=000 301=000 302=043 303=013 304=010
305=008 306=003 307=060 308=002 309=006
510=007 511=070 512=000 513=000 314=002
515=130 316=000 317=018 318=000 319=000
320=002 321=178 322=000 323=105 324=138
325=000 326=000 327=156 328=068 529=000
530=000 331=017 332=019 333=255 534=030
535=032 536=000 537=000 538=000 539=032
340=000 341=000 342=000 343=008 344=000
345=100 346=028 347=064 348=000 349=006
350=000 351=000 352=000 353=000 354=000
355=000 356=000 357=000 358=000 359=000
ПК

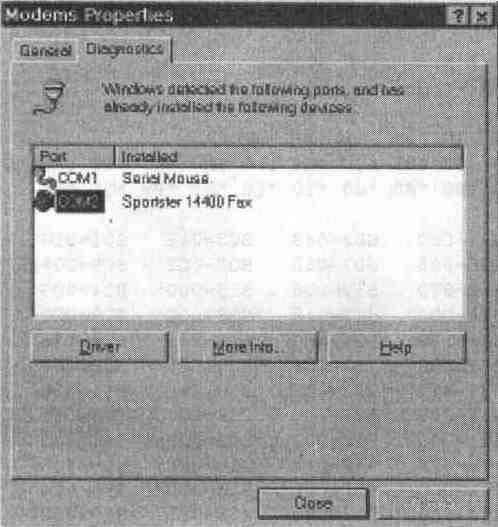

Рис. '12.16. Окно свойств модема в Windows'95

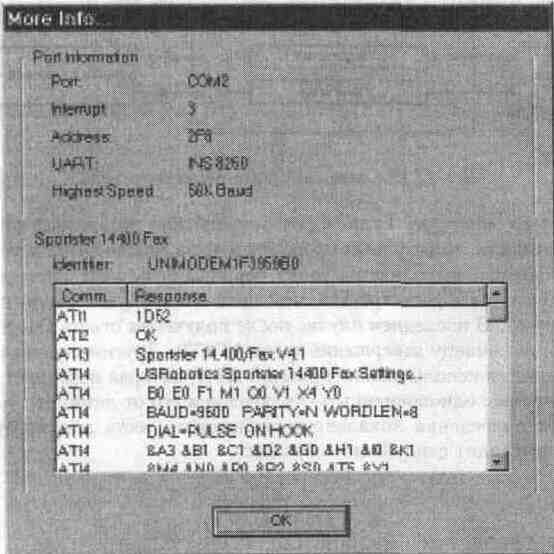

Рис. 12.17. Получение информации о модеме средствами Windows'95
Некоторые модемы позволяют просмотреть текущие установки также при помощи команды AT\S.
Пользователи Windows'95 могут просмотреть основные параметры и установки модема в меню Modems Properies (Control Panel \ Modems \Diagnostics\ More Info) (рис. 12.16). После нажатия на кнопку More Info. компьютер тестирует модем и результат выдает в удобном для просмотра виде (рис. 12.17)
12.4.4. Локальный аналоговый тест
Путем выполнения описанных выше операций можно только частично проверить коммуникационный порт, управляющий контроллер и цепи питания модема. Убедиться в исправности канальной части модема, то есть в работоспособности собственно модулятора и демодулятора, позволяет проведение локального аналогового теста. Схема локального аналогового теста приведена на рис. 12.18.
Для начала проверки следует ввести команду АТ&Т1. Данная команда всегда должна быть последней в командной строке, так как она переводит модем в режим передачи (трансляции) данных с компьютера по местному шлейфу в соответствии с рис. 12.18. При этом любые вводимые с компьютера данные будут проходить через модем на его канальную часть и возвращаться обратно для

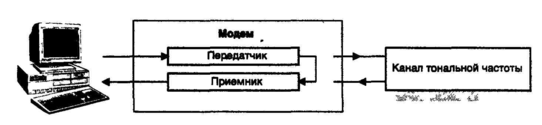

Рис. 12.18. Схема локального аналогового теста
отображения на мониторе. Если модем безошибочно возвращает проверочную последовательность, то результат проведения теста можно считать успешным.
Данная проверка выполняется до тех пор пока не истечет время, задаваемое числом, записанном в регистре S18, или пока она не будет прервана вручную командой "+++". В последнем случае после получения ответа ОК необходимо выдать модему команду завершения теста АТ&ТО. Другим способом завершения теста является использование команды АТН, которая позволяет завершить проверку модема с одновременным отключением его от линии.
Результат проведения локального аналогового теста для модема ZyXEL 1496E-Plus выглядит следующим образом:
at&tl
CONNECT 19200/ZyX 19200/V42b
+++
OK
Подключение модема к линии происходит по команде ATD. При ее выполнении модем подключается к линии, и в громкоговорителе должен зазвучать ответный тон станции. Одновременно на лицевой панели должен загореться индикатор "ОН" (если таковой имеется).
12.4.5. Локальный аналоговый тест с самодиагностикой
Локальный аналоговый тест с самодиагностикой похож на предыдущий за тем исключением, что модем сам передает и принимает специальную проверочную последовательность данных и затем сравнивает их между собой (рис. 12.19). По результатам сравнения подсчитывается количество ошибок. Для создания тестовой последовательности модем использует специальный (аппаратный или программный) генератор тестовых последовательностей.
Для того чтобы запустить локальный аналоговый тест с самодиагностикой, необходимо выдать команду АТ&Т8. После завершения проверки на экране отображается трехзначное десятичное число, равное количеству ошибок. Максимальное отображаемое число ошибок равно 255, даже если фактическое число ошибок больше.

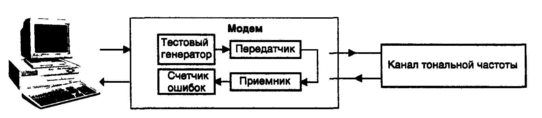

Рис. 12.19. Локальный аналоговый тест с самодиагностикой
Проверка продолжается, пока не истечет время, определяемое содержимым регистра S18, или пока она не будет прервана пользователем.
