температуре наружного воздуха, ГДж/ч;

t_н — текущая температура наружного воздуха, °С.

Часовой расход тепловой энергии на горячее водоснабжение в течение всего отопительного сезона принимается постоянным и равным Q^ср_г.з, а в летний период — Q^ср_г.л. При построении графика часовых расходов по оси абсцисс откладывается температура наружного воздуха от 8°С до расчетной температуры для систем отопления t_н.о, а по оси ординат — величина суммарных тепловых нагрузок городских потребителей для отопления, вентиляции и горячего водоснабжения в зависимости от изменения этих температур.

Расчёты:

Q^ср_г.з. = 58,8 [ГДж/ч]

Q^ср_г.п. = 41,16 [ГДж/ч]

Q^р_о = 668,12 [ГДж/ч]

Q^р_в = 36,45 [ГДж/ч]

t_н= 8

Q_о = Q^р_о · (t^р_в – t_н)/(t^р_в – t^р_н.о.) [ГДж/ч]

Q_о = 668,12 * (18 - 8)/(18 + 39) = 117,21 [ГДж/ч]

Q_в = Q^р_в · (t^р_в – t_н)/(t^р_в – t^р_н.в.) [ГДж/ч]

Q_в = 36,45*(18 -8)/(18 + 24) = 8,68 [ГДж/ч]

Q_общ = Q_о + Q_в + Q^ср_г.з. [ГДж/ч]

Q_общ = 58,8+117,21+8,68 = 184,69 [ГДж/ч]

t_н = -39 °С

Q_общ = 58,8+668,12+36,45 = 763,39 [ГДж/ч]

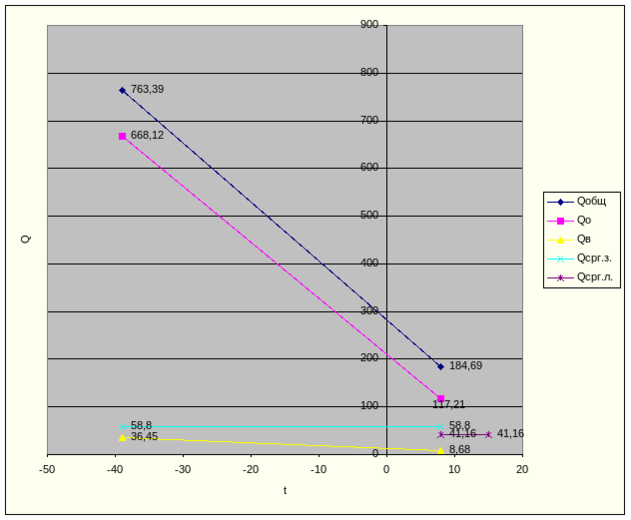

График №1.Часовые расходы теплоты на отопление, вентиляцию и горячее водоснабжение в зависимости от температуры наружного воздуха.

При построении графика №2 среднемесячных расходов теплоты на бытовые нужды города по оси абсцисс откладываются месяцы года, а по оси ординат - величина рассчитанных в разделе II проекта суммарных месячных расходов тепловой энергии на отопление, вентиляцию и горячее водоснабжение городских потребителей.

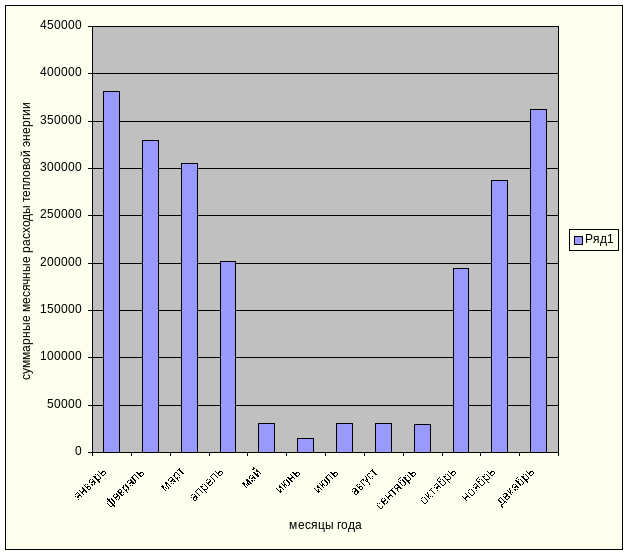

График №2.Среднемесячные расходы теплоты в течение года.

IV. Раздел. ПРОЕКТИРОВАНИЕ ВАРИАНТОВ СХЕМЫ ЦЕНТРАЛИЗОВАННОГО ТЕПЛОСНАБЖЕНИЯ ГОРОДСКИХ ПОТРЕБИТЕЛЕЙ.

В разделе IV курсового проекта необходимо запроектировать 2 варианта схемы централизованного теплоснабжения города, различающиеся источниками генерирования тепловой энергии и видом применяемого топлива. В одном варианте для бытовых и технологических нужд городских потребителей тепловая энергия отпускается от ТЭЦ, работающей на твердом топливе, а в другом — от районной отопительной и промышленных котельных установок, использующих газообразное топливо.

Для обоих вариантов следует определить необходимую мощность теплогенерирующих установок и выбрать основное оборудование: теплофикационные турбины, паровые и водогрейные котлы.

В основе определения требуемой мощности теплогенерирующих установок лежат расчетно-часовые расходы тепловой энергии с учетом покрытия тепловых потерь в сетях. В курсовом проекте тепловые потери в сетях приближенно можно принимать в размере 5% от тепловой нагрузки потребителей.

Бытовая нагрузка городских потребителей рассчитывается по следующей формуле:

Q^гор_быт = Q^р_о · 1,15 + Q^р_в · 1,3 + Q^р_г.з. · 1,4 [ГДж/ч]

где Q^ср_г.з. — суммарный среднечасовой расход тепловой энергии на горячее водоснабжение по

городу в целом (с учетом промышленных предприятий) в зимний период, ГДж/ч;

Q^р_о, Q^р_в — суммарный максимально-часовой расход теплоты по городу в целом (с учетом

промышленных предприятий) соответственно на отопление и вентиляцию, ГДж/ч.

Технологическая нагрузка городских потребителей дана в исходных данных.

Если учитывать тепловые потери в сетях, то формулы будут следующими:

Q^{р с 1,05}_быт = Q^гор_быт · 1,05 [ГДж/ч]

Q^{р с 1,05}_тех = Q^р_т · 1,05 [ГДж/ч]

Расчёты:

Q^{р с 1,05}_быт = Q^гор_быт · 1,05 [ГДж/ч]

Q^{р с 1,05}_быт = 763,39 · 1,05 = 801,55 [ГДж/ч]

Q^{р с 1,05}_тех = 430 · 1,05 = 451,5 [ГДж/ч]

Основным оборудованием ТЭЦ являются паровые турбины и энергетические котлы. Тепловая мощность ТЭЦ рассчитывается исходя из предположения, что технологическая нагрузка промышленных предприятий достаточно равномерная и в течение года полностью покрывается из отборов турбин. Большая часть бытовых нагрузок носит сезонный характер, так как связана с отоплением и вентиляцией зданий. В связи с этим экономически нецелесообразно рассчитывать теплопроизводительность отборов турбин на максимальную бытовую нагрузку, так как большую часть года эти отборы будут недогружены. В результате значительно увеличится годовая выработка электроэнергии по невыгодному конденсационному режиму

Для более полного использования преимуществ комбинированной выработки электрической и тепловой энергии на ТЭЦ важное значение приобретает обоснованный выбор часового коэффициента теплофикации - _ТЭЦ. Этот коэффициент характеризует долю максимальной тепловой нагрузки отопления, вентиляции и горячего водоснабжения, покрываемой из теплофикационных отборов турбин.

Величина часового коэффициента теплофикации _ТЭЦ колеблется в широких пределах и зависит от ряда факторов: расчетной температуры наружного воздуха и продолжительности стояния наружных температур, вида и качества топлива, мощности и энергетических характеристик установленных на ТЭЦ турбин, соотношения тепловых нагрузок отопительно-вентиляционной и горячего водоснабжения.

В целях экономии топлива и повышения эффективности работы оборудования ТЭЦ целесообразно покрывать из теплофикационных отборов турбин примерно половину бытовой нагрузки с учетом потерь тепловой энергии в сетях. В расчетах курсового проекта величину _ТЭЦ следует принимать в пределах 0,50,7.

Недостающая бытовая нагрузка в варианте схемы теплоснабжения с ТЭЦ будет покрываться пиковыми водогрейными котлами и редуцированным паром производственного отбора турбин (РОУ).

Вариант №1 (ТЭЦ на твёрдом топливе)

1. Выбор оборудования:

а) паровые турбины:

Паровые турбины выбираются на основе тепловых нагрузок потребителей и в соответствии с графиком отпуска тепловой энергии в зависимости от стояния температур наружного воздуха. Учитывая, что в городе имеются два вида тепловых нагрузок - технологическая и бытовая, первоначально выбираются турбины с двумя регулируемыми отборами пара (турбины типа "ПТ"). Выбор этих турбин осуществляется с таким расчетом, чтобы теплопроизводительностъ производственных отборов пара "П" давлением 0,81,3 МПа полностью соответствовала технологической нагрузке потребителей с учетом покрытия тепловых потерь в сетях.

Одновременно из другого отбора "Т" выбранных турбин паром давлением 0,120,25 МПа будет покрываться бытовая нагрузка городских потребителей. При этом следует определить фактическую величину часового коэффициента теплофикации:

_ТЭЦ = (Q^т_отб)/(Q^быт_мах)

где Q^т_отб — суммарная номинальная теплопроизводительность отборов турбин "Т"

давлением пара 0,120,25МПа, ГДж/ч;

Q^быт_мах — максимальная бытовая нагрузка потребителей с учетом тепловых потерь в сетях,

ГДж/ч (из графика отпуска теплоты на бытовые нужды в течение года).

Если при выбранных турбинах "ПТ" фактическое значение коэффициента _ТЭЦ окажется меньше 0,5, то следует дополнительно предусмотреть на ТЭЦ ещё турбины с одним регулируемым отбором пара (турбины типа "Т") с таким расчетом, чтобы величина часового коэффициента теплофикации _ТЭЦ была экономически целесообразной, т.е. в пределах 0,50,7.

Основные характеристики паровых турбин, устанавливаемых на ТЭЦ, приведены в табл. 7.

Расчёты:

Q^{р с 1,05}_быт = 801,55 [ГДж/ч]

Q^{р с 1,05}_тех = 451,5 [ГДж/ч]

Выбираем турбины для полного покрытия технологической нагрузки потребителей с учётом покрытия потерь в сетях:

Суммарная величина отбора «П» обеспечивает покрытие технологической нагрузки полностью.

Суммарная величина отбора «Т» не обеспечивает покрытия хотя бы половины бытовой нагрузки с учётом потерь в сетях.

Расчёты:

_ТЭЦ = (Q^т_отб)/(Q^быт_мах)

_ТЭЦ = 305,8/801,55= 0,38

Поэтому необходимо предусмотреть на ТЭЦ ещё одну турбину типа «Т», чтобы повысить долю покрытия бытовой нагрузки до уровня 0,5.

Расчёты:

_ТЭЦ = (Q^т_отб)/(Q^быт_мах)

_ТЭЦ = 523,7/801,55 = 0,65

б) пиковые котлы (водогрейные на газе):

Величина бытовой нагрузки, приходящейся на пиковые котлы, определяется по формуле:

Q_пик = Q^быт_max - (Q^т_отб + (Q^п_отб - Q^т_max)) [ГДж/ч]

где Q^быт_max, Q^т_max — соответственно максимальная бытовая и технологическая нагрузка

городских потребителей с учетом тепловых потерь в сетях, ГДж/ч;

Q^т_отб, Q^п_отб — соответственно суммарная теплопроизводительность отборов турбин

'Т" и "П", ГДж/ч;

Мощность пиковых котлов должна быть равной или несколько превышать приходящуюся на них бытовую нагрузку Q_пик.

Расчёты:

Q_пик = Q^быт_max - (Q^т_отб + (Q^п_отб - Q^т_max)) [ГДж/ч]
