Правильно работающий лямбда-зонд может многое сказать о том, в каком состоянии находится двигатель и его системы. На некоторых автомобилях с помощью датчика можно достаточно точно отрегулиро­вать содержание СО в выхлопных газах. Неисправный лямбда-зонд не­минуемо вызовет повышенный расход топлива и снижение мощностных характеристик двигателя. Следует отметить, что далеко не все неис­правности лямбда-зонда фиксируются блоком управления, а если фик­сируются, то блок управления переходит в режим управления впры­ском по усредненным параметрам, что тоже приводит к перечисленным выше результатам. Поэтому рекомендуется при малейших подозрениях провести диагностику, а при выявлении неисправности заменить лям­бда-зонд.

Условия нормальной работы каталитических нейтрализаторов

В наши дни каталитические нейтрализаторы распространяются по странам и континентам. Докатились они и до российской глубинки. А здесь их часто встречают... свинцом и ломом. Причина в том, что для нормальной работы катализатора необходимо соблюдать пустяковые по европейским понятиям условия. Посмотрим, какие же это "пус­тячки".

Во-первых, как известно, даже случайная заправка бака этилиро­ванным бензином выводит катализатор из строя. Он окончательно "от­равляется" свинцом - остается только выбросить прибор.

Во-вторых, катализатор эффективно работает только при строгом соблюдении состава топливной смеси - 14,7 весовых частей воздуха на одну часть бензина. Любой карбюратор, даже с электронной систе­мой управления, такой точностью и быстродействием для поддержания требуемого состава смеси не обладает.

Таким образом, катализатор эффективен лишь в сочетании с сис­темой впрыска топлива с электронным управлением. На автомобиле появился микропроцессор, который, анализируя данные о температуре, расходе воздуха через коллектор, оборотах и т.п., а главное - сиг­налы, поступающие от каталитического нейтрализатора, регулирует работу электромагнитных форсунок впрыска топлива. Однако в случае выхода из строя свечи зажигания, перебоев в подаче топлива и т.д. мгновенно нарушается тонкое равновесие состава рабочей смеси - ка­тализатор теряет свою эффективность, причем в некоторых случаях навсегда. Поэтому микропроцессор контролирует работу систем и аг­регатов автомобиля, а о неисправностях сообщает водителю.

Есть и еще одна проблема - каталитический нейтрализатор хорошо справляется с окислами азота, только когда их мало. Упрощенно кар­тина такова: окислов азота тем больше, чем выше температура в ка­мере сгорания, а чем она выше, тем больше КПД мотора. Для борьбы с окислами азота нашли простой выход. Соединили выпускной коллектор со всасывающим патрубком, направив часть выхлопных газов обратно в камеру сгорания со свежей рабочей смесью, что снижает наполнение цилиндров и, следовательно, мощность. Получается, что нейтрализа­тор вредит двигателю.

Но и мотор не остается в долгу. Явный вред катализатору прино­сит так называемое перекрытие клапанов - момент, когда одновре­менно открыты впускной и выпускной клапаны. В цилиндре возникает, так сказать, сквозняк: рабочая смесь вылетает в выхлопную трубу через открытый выпускной клапан и отравляет чувствительный катали­затор. Однако перекрытие клапанов способствует лучшему наполнению цилиндров и повышению мощности мотора, поэтому пока ни один совре­менный двигатель без этого не обходится. Здесь приведены лишь не­которые примеры, показывающие, что в автомобиле все не просто.

3. Нейтрализация отработавших газов в выпускной системе дизель­ных двигателей

В

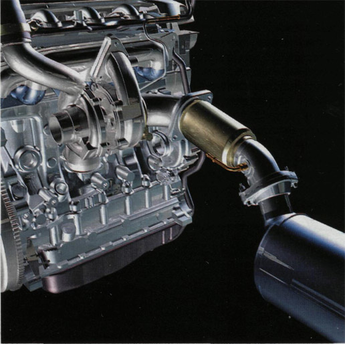

Рисунок 10 – Автомобиль с дизельным двигателем

дизельном двигателе (рис.10) топливо впрыскивае тся в цилиндр, уже наполненный рас­каленным сжатым воздухом и на образование "правильной" горючей смеси просто не остается времени. Даже при тончайшем распылении (для чего и повышают давление) не все микрочастицы топлива успевают обзавестись нужным количест­вом молекул кислорода - вот вам и сажа. Сни­жение температуры в цилиндре по бензиновому рецепту только ухудшает картину. Вообще, ос­новное противоречие дизеля, которое еще никто до конца не разрешил, - между снижением вы­бросов сажи и окислов азота: улучшая один параметр, неизбежно пор­тим второй.

Комплексная очистка отработавших газов дизеля

Современные комплексные системы очистки отработавших газов для дизелей состоят из каталитических и жидкостных нейтрализаторов, а также сажевых фильтров.

Сажевые фильтры

Ф

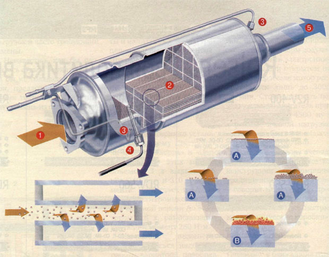

Рисунок 11 – Фильтр «Опеля»: 1 - вход газов с частицами сажи; 2 - фильтрующий элемент; 3 - датчики давления; 4 - датчик температуры; 5 - выход. А - стадия накопления сажи; В - стадия ее выжигания

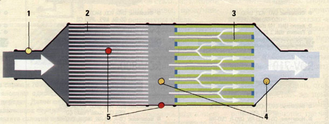

Рисунок 12 – Совмещенный фильтр «Мерседес-Бенц»: 1 - лямбда-зонд; 2 - обычный окислительный нейтрализатор; 3 - фильтр частиц сажи; 4 - датчики давления; 5 - датчики температуры

ирмы, пропагандирующие экономичные легковые дизели, ради эко­логии пускаются во все тяжкие. Например, предлагают устанавливать дополнительные бачки с дорогими реактивами, снижающими темпера­турный порог разложения нако­пившейся в специальном нейтра­лизаторе сажи ("Пежо-607"). Вы­жечь, то есть окислить, нако­пившиеся в порах фильтра час­тицы можно лишь при достаточно высокой температуре, которой выхлопные газы правильно на­строенного дизеля не достигают. Даже если приказать управляю­щему двигателем контроллеру пе­риодически увеличивать подачу топлива, все равно градусов не хватает. Решение видели в до­бавке к солярке мочевины (прямо на АЗС) либо незначительного количества специального реа­гента, хранящегося в отдельном бачке (5 литров хватает на 80 000 км пробега). Это снижало температуру начала реакции гра­дусов на 100 и позволяло, обо­гатив смесь, очищать фильтр. Реализовать эти решения весьма сложно. Неудивительно, что бачки с реагентом прижились в основном на дорогих автомоби­лях, например, «Пежо-607».

В фильтрах нового поколения общий принцип остался прежним: за­держать и уничтожить. Но как добиться нужной для сгорания частиц сажи температуры? Во-первых, фильтр разместили сразу за выпускным коллектором. Во-вторых, через каждые 300-500 км пробега контроллер включает режим многофазного впрыска, увеличивая количество посту­пающего в цилиндр топлива. И, наконец, главное: поверхность фильт­рующего элемента покрыта тонким слоем нового катализатора, который дополнительно повышает температуру выхлопных газов до необходимых 560-600°С. Отдаленно это напоминает работу каталитической бензино­вой грелки для рыболовов.

Ф ильтрующий элемент состоит, как правило, из керамической (кар­бид кремния) микропористой губки. Толщина стенок между ее каналами не превышает 0,4 мм, так что фильтрующая поверхность очень большая. Иногда эту «губку» делают из сверхтонкого стального волокна, также покрытого но­вым катализатором. Набивка настолько плотная, что задер­живает до 80% частиц размером 20-100 нм.

Новые фильтры стали ак­тивно участвовать в управле­нии работой двигателя. Ведь режим обогащения включается по сигналу от датчиков давле­ния, установленных на входе и выходе фильтра. Когда раз­ность показаний становится значительной, компьютер вос­принимает это как признак за­купоренности «губки» сажей. А выжигание контролируют с по­мощью датчика температуры.

А

Рисунок 13 – Новый фильтр длиной 150-300 ми устанавливают рядом с выпускным коллектором (двигатель «Рено» 2,2 л)

ктивные фильтры уже поя­вились на дизельных моторах «мерседес-бенцев» С- и Е-классов (рис.12), в начале 2004 года приживутся в «Опеле-Вектра» (рис.11) и «Сигнум», «Рено-Вель Са-тис» (рис.13)... До 2006 года об экологии легковых дизелей производителям можно не беспокоиться. Но ведь 20% частиц пока попадают в воздух, а есть еще пылинки размером меньше 20 нм... Наверняка производители уже кол­дуют над новыми устройствами.

Система DRNR

"

Рисунок 14 – Система DPNR

Тойота" разработала свою, не менее эффективную систему очи­стки, названную DPNR (рис.14). Она одно­временно обезвреживает и канцероген­ные частицы сажи, и про­сто вредные окислы азота (о СН и СО сегодня говорить уже стыдно – прой­денный этап). Главную роль играет новый микропористый керамический фильтр, покрытый слоем накапливаю­щего азот материала и катализатором на ос­нове платины. Во время работы дви­гателя на бед­ной смеси частицы сажи окисляются атомарным кисло­родом, освобождаю­щимся при соединении NO и О₂ из выхлопных газов в процессе накопле­ния NO₂.

Периодически, когда компьютер кратковременно обогащает смесь, эти частицы окисляются кислородом, возникающим теперь уже при раз­ложении накопленных окислов в безвредный азот.

DPNR показала снижение содержания сажи и NO_x на 80% по срав­нению с действующими сегодня нормами, но применима лишь для дизелей последнего поколения, работающих с системой "коммон рейл" высокого давления на топливе с пониженным содержанием серы.

Плазменный нейтрализатор

О дин из альтернативных методов нейтрализации отработавших газов – использование низкотемпературной плазмы. Исследования в Японии, США и в... России привели к созданию экспериментальных образцов оборудования, ос­нованного на плазменных технологиях.

Что такое низкотемпературная плазма? Она состоит из положительно заряженных ионов и отрицательно заряженных электронов, получен­ных в специальных устройствах при различных видах импульсных высоковольтных электрических разрядов (коронный, барьерный и др.), а также из нейтральных атомов и молекул.

П

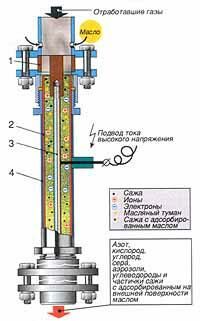

Рисунок 15 – Схема плазменного нейтра­лизатора:

1 – узел подвода от­работавших газов;

2 – кварцевая трубка (диэлектрик);

3 – центральный электрод;

4 – внешний элек­трод.

ринципиальная схема одного из вариантов разрядного устройства показана на рис.15. Оно включает узел подвода отработавшего газа и масла 1, кварцевую стеклянную или керамиче­скую трубку 2, используемую в качестве ди­электрического барьера, и два электрода – центральный 3 и внешний 4 – в виде металличе­ской сетки из нержавеющей стали. В разрядное устройство подается ток от источника, форми­рующего импульс напряжения длительностью 250–350 мкс. Барьерный разряд возникает при элек­трическом напряжении 0,5–35 кВ и частоте сле­дования импульсов 50–2000 Гц.

Как происходит процесс нейтрализации га­зов в системе и очистка их от сажи? Отрабо­тавшие газы дизеля направляются в плазмохими­ческий реактор, предварительно пройдя сушку во влагоотделителе. В плазмохимическом реак­торе к этим газам "подмешивают" масло. Под действием электриче­ского разряда в трубках разрядного устройства частички сажи ак­тивно абсорбируют масло на своей поверхности. Для удаления сажи, частички которой находятся как бы в масляном коконе, используется маслоотделитель. Сажа собирается в специальный контейнер, а масло после дополнительной очистки в фильтре продолжает циркулировать по замкнутому контуру. Таким образом, удается обеспечить очень высо­кую эффективность поглощения частичек сажи – до 100% во всем диа­пазоне оборотов дизеля. Из маслоотделителя часть отработавших га­зов можно направить во впускной коллектор дизеля (рециркуляция). Это снижает содержание оксидов азота в выхлопе.

Характеристики
