Волногасящие прикрытия из фасонных массивов за­щищают берег только непосредственно по фронту конструк­ции и не обеспечивают его защиту на верховом и низовом участках. Поэтому в целях предотвращения обхода прикрытия и его постепенного разрушения должно быть предусмотрено усиление его концов путем устройства надежных сопряжений прикрытия с береговым уступом в виде врезок либо путем за­щиты торцов прикрытия короткими и невысокими траверса­ми. Одновременно следует предусмотреть меры по ликвида­ции низового размыва.

При проектировании волногасящих прикрытий из фа­сонных массивов устанавливаются их характеристики:

целесообразный тип и необходимая масса фасонного мас­сива в соответствии с крутизной морского откоса прикрытия;

высота и ширина гребня прикрытия;

нижняя граница (заглубления) защитного прикрытия;

необходимая масса камня и толщина слоев грунтонепроницаемого фильтра, обеспечивающего устойчивость каменного ядра или фунтов защищаемого берегового откоса;

необходимость в каменной постели или в фильтре в зави­симости от требований, предъявляемых к основанию прикры­тия и его общей устойчивости.

Бетон для изготовления фасонных массивов должен удовлетворять требованиям, предъявляемым к гидротехниче­ским бетонам. Проектная марка бетона фасонных массивов по прочности, водонепроницаемости и морозостойкости должна назначаться в зависимости от района строительства и зоны работы сооружения.

Ядро волногасящего прикрытия из фасонных масси­вов должно выполняться из несортированного камня твердых пород. Фильтры, сопрягающие фасонные массивы с ядром бермы или грунтами защищаемых откосов, выполняются из несортированного камня, удовлетворяющего требованиям крупности и прочности.

Устойчивость волногасящего прикрытия определяет­ся устойчивостью отдельных фасонных массивов на его мор­ском откосе под воздействием расчетных волн. С увеличением крутизны морского откоса прикрытия количество материала для его возведения уменьшается, но при этом возрастает вес отдельного массива. При назначении крутизны морского от­коса должен учитываться тип массива, способ укладки и угол естественного откоса каменного ядра.

Масса отдельного фасонного массива, соответствую­щая состоянию его предельного равновесия при воздействии расчетных волн, обрушивающихся непосредственно на откос прикрытия, устанавливается по формуле (33) п. 1.17 СНиП

Волноотбойные стены и бермы

Волноотбойные стены сооружаются для защиты от волнения береговых уступов или земляного полотна примор­ских железных и автомобильных дорог, поэтому часто такие стены называются подпорно-волноотбойными. Волноотбой­ные стены допускается, по возможности, возводить под защи­той пляжа шириной, достаточной для гашения расчетных волн, в комплексе с бунами или волноломами. При проекти­ровании волноотбойных стен, кроме требований данного раз­дела, следует учитывать рекомендации действующих строи­тельных норм и правил по проектированию подпорных стен.

При назначении планового положения волноотбой­ных стен должно учитываться не только современное состоя­ние берега, но и ожидаемые его изменения в будущем. Поло­жение волноотбойных стен в плане должно совпадать с лини­ей, за которую дальнейший размыв берега не допустим по ус­ловиям эксплуатации защищаемых объектов и сооружений.

При проектировании волноотбойных стен следует учитывать, что вызываемое стенами отражение волн, в осо­бенности на берегах с дефицитом наносов и узкими пляжами, приводит к усилению размыва пляжевой полосы как непо­средственно перед стенами, так и на низовом участке берега. Поэтому в проекте должны быть предусмотрены мероприятия по сохранению и расширению пляжа перед стеной с помощью бун или подводных волноломов с траверсами.

Если ширина пляжа перед стеной не обеспечивает волногашение и не возможно обеспечить ее увеличение, необ­ходимо принимать меры по защите стен от подмыва выклад­кой прислоненных к стене волногасителей в виде призм из фасонных массивов или камня, возведением берм, шпунтовых ограждений и др.

Отметка верха стены должна соответствовать расчет­ным значениям уровня моря и элементов волн (см. табл. 6.1), а также с учетом высоты надвига льда. Возвышение гребня стены Z_v, м над расчетным уровнем моря рекомендуется при­нимать по формуле:

где: г_с - запас, принимаемый для сооружений II класса капи­тальности - 1,5, III класса - 1,0, IV класса - 0,7 м.

В условиях открытых приглубых берегов бесприливных мо­рей величину Z_v для всех классов капитальности в первом приближении следует принимать не менее 3,5 м.

7.9.6. Для уменьшения высоты наката штормовых волн и устранения переливов воды через гребень волноотбойной сте­ны ее морской части (лицевой грани) следует придать плавное криволинейно очертание с горизонтальным заложением :

где Z_k - высота криволинейной части профиля

Нижний отрезок криволинейного профиля не должен быть круче 35°. Верхняя часть лицевой грани должна быть с волноотражающим карнизом.

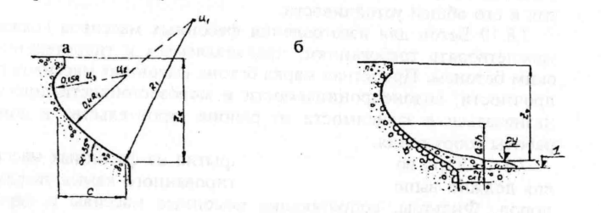

Рисунок 2 - Волнозащитная стена с волноотбойным устройством:

а - очертание передней грани стены; б - облицовка передней грани

стены; 1 - средний уровень моря

Волноотбойные стены с поперечным сечением, при­нятым в соответствии с требованиями, долж­ны быть устойчивыми под воздействием расчетных волновых нагрузок в случае отсутствия пляжа и засыпки за их береговой гранью в процессе строительства.

Эффективность работы волноотбойных стен и волногасящих вспомогательных прикрытий перед стеной в ответствен­ных случаях должна быть проверена на гидравлической моде­ли.

Глубину заложения подошвы фундамента волноот­бойных стен следует назначать в зависимости от класса капи­тальности сооружения в соответствии.

Лицевые (морские) грани волноотбойных стен, под­вергающиеся волновым ударам, следует защищать облицовкой из высокопрочных материалов с обеспечением стойкости швов. Облицовка стен, сооружаемых на галечных берегах, при ширине пляжа менее расчетной в зависимости от местных ус­ловий должна выполняться на высоту не менее 0,5 высоты волны над средним уровнем моря и на глубину 0,2 высоты волны ниже этого уровня моря. Если облицовка передней грани не выполняется, то марка бетона должна быть не ниже 300 и В-6.

Засыпку пазух за волноотбойными стенами следует выполнять по возможности обломочным дренирующим мате­риалом. При этом, непосредственно у задней грани стены должна быть уложена дренирующая призма (обратный фильтр), а в теле стены через каждые 5 - 10 м должны быть предусмотрены отверстия 10x10 см для выпуска грунтовых вод. Особое внимание должно быть обращено на тщатель­ность укладки обратного фильтра у выпускных отверстий во избежание выноса засыпки при волнении.

Для обеспечения возможности свободных осадок и уменьшения опасности образования температурных трещин по длине стены (не реже чем через 10 м) необходимо устраи­вать температурно-осадочные швы с прокладкой досок для предупреждения выноса застенной засыпки.

При создании набережных на берегах с песчаными наносами в целях устранения или уменьшения волноотражения вместо волноотбойных стен рекомендуется использовать свайные эстакады в комплексе с откосным укреплением или волногасящие прикрытия сквозной конструкции с волновой камерой, совмещенной с набережной.

Применение берм для защиты существующих стен целесообразно на мысовидных выступах береговой линии, в зонах низовых размывов и при экономической нецелесооб­разности искусственного пляжеобразования. Бермы делятся на два вида: узкие и широкие . Узкие бермы предназначены для предохране­ния бетонных поверхностей стен от истирания галечными на­носами. Широкие бермы возводятся для уменьшения заплеска волн на откосы, снижения воздействия волн на стены. Бермы заглубляются в грунт основания в соответствии с расчетными показателями .

Ширина и высота бермы должны исключать возмож­ность наката волн выше отметки гребня стены.

Ширину бермы В_б, перед волноотбойной стеной, не за­щищенной пляжем, в четвертой волновой зоне следует опре­делять, исходя из условия:

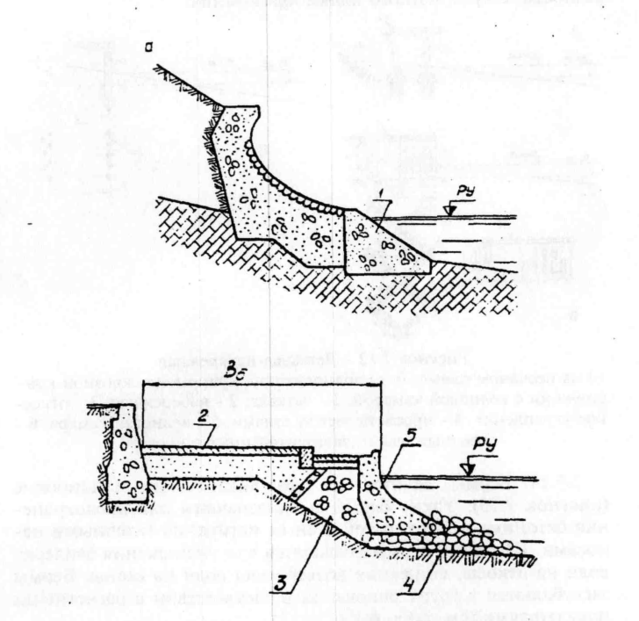

Рисунок 3 - Защитные прикрытия (бермы): а) узкая на скальном основании; 6) широкая; 1 - бетонный блок-берма; 2 - бетонная плита; 3 - рваный или булыжный камень; 4 - каменная постель; 5 - волноотбойный барьер

Высота бермы рассчитывается, исходя из условия вы­соты наката расчетных волн на откосы сложного очертания, и затем уточняется исследованиями на гидравлической модели.

Буны

Буна является поперечным пляжеудерживающим со­оружением, прерывающим вдольбереговое перемещение нано­сов и накапливающим его на берегу. Строительство бун пре­дусматривается в том случае, когда создание искусственных свободных пляжей по технико-экономическим условиям не­целесообразно или невозможно. Строительство бун преду­сматривается в целях:

удержания наносов из естественного их вдольберегового потока и образования за счет этого пляжа необходимой ши­рины;

сохранения или замедления размыва искусственного пля­жа, созданного отсыпками или намывами пляжевого материа­ла, доставляемого извне;

стабилизации ширины пляжа, подверженного периодиче­ским штормовым и сезонным размывам;

сокращения интенсивности вдольберегового перемещения наносов путем приведения уреза моря к направлению, близ­кому к нормали относительно лучей расчетных волн.

Применение бун для образования и защиты пляжей должно быть предусмотрено Генсхемой берегозащитных ме­роприятий, разработанной для литодинамической системы в целом и при надлежащем тщательном технико-экономичес­ком и природоохранном обосновании.

При проектировании бун следует учитывать:

господствующее направление и годовой объем вдольберего­вого перемещения наносов;

значимость и протяженность низового участка размыва бе­рега и общий объем размыва, который может образоваться в результате постройки бун;

экономические преимущества строительства бун с отсып­ками пляжевого материала в межбунных отсеках по сравне­нию с берегозащитой, основанной на искусственных свобод­ных пляжах и периодическом их пополнении пляжеобразующим материалом, доставленным извне, или по сравнению с подводными волноломами с траверсами;

необходимость соблюдения соответствия выбранной конст­рукции бун инженерно-геологическим условиям защищаемого участка берега;

необходимость соответствия материала и конструкции бун экономическим требованиям.

На участках берега, где естественное поступление наносов недостаточно для образования пляжа требуемой ши­рины, следует прибегать к искусственному заполнению межбунных отсеков пляжеобразующим материалом для того, что­бы обеспечить пропуск наносов на низовой участок берега, а также отсыпками непосредственно на низовом участке.

Буны подразделяются:

по конструкции и роду материалов, из которых они возво­дятся (деревянные и железобетонные из свай и пластин, из фасонных массивов и камня, на колоннах-оболочках, грави­тационных бетонных массивов и т.д.);

по способу пропуска наносов (сквозные, уменьшающие скорость перемещения вдольбереговых наносов, и непрони­цаемые, пропускающие вдольбереговой поток наносов только через гребень и в обход конструкции);

по высоте (низкие, высокие и регулируемой высоты, кон­струкция которых позволяет наращивать либо понижать их гребень).

Ввиду различий в процессах транспорта галечных и песчаных наносов вдоль и поперек берега и, соответственно, в формировании пляжей, а также крутизной подводного склона при проектировании следует рассматривать отдельно: а) буны на берегах с песчаными наносами; б) буны на берегах с пес-чано-галечными и галечными наносами.

а) Буны на берегах с песчаными наносами

При проектировании искусственного песчаного пля­жа или расширении естественного с применением бун необ­ходимо учитывать следующее:

под воздействием бун будет полностью прервано или вре­менно приостановлено вдольбереговое перемещение песка в полосе, расположенной между верхней границей наката волн и линией, соединяющей головы бун;

степень воздействия бун на вдольбереговой поток песчаных наносов зависит от высоты, длины, сквозности и количества бун в системе;

при значительной высоте и длине бун вдольбереговое пе­ремещение песка может оказаться сдвинутым на глубины, мо­ристее головных частей бун;

транзитный поток наносов после прохождения вдоль ли­нии голов бун достигает низового участка берега только на некотором расстоянии от последней буны, в связи с чем за последней буной всегда возникает низовой размыв;

система, состоящая из непроницаемых бун, расположенных близко друг от друга (S/L < 1, где S - расстояние между бунами, L - длина бун), способствует отклонению потока наносов от берега и сокращению интенсивности образования пляжа в межбунных отсеках;

буны следует располагать под прямым углом к линии бе­рега.
