На первом этапе проектирования газопроводов проводится их гидравлический расчет с целью выбора оптимального диаметра труб на различных участках.

При выборе материалов для газопроводов обычно рассматривают два варианта: использование пластиковых или стальных труб. Их сравнительный анализ проводится по следующим критериям:

• механическая прочность;

• коррозионная стойкость;

• возможность использования в просадочных грунтах.

Основное преимущество стальных труб обусловлено механической прочностью и их повсеместным использованием при строительстве газопроводов в России. Пластиковые трубы характеризуются высокой коррозионной стойкостью и пластичностью. Учитывая высокую просадочную способность ТБО и высокую коррозионную активность СГ, для прокладки газопровода рекомендуется использовать пластиковые трубы из полиэтилена низкого давления (ПНД). Полиэтиленовые газопроводы обладают рядом преимуществ по сравнению с металлическими: они гораздо легче, обладают достаточной прочностью, эластичностью и коррозийной стойкостью, хорошо свариваются. Газопроводы не требуют электрохимической защиты. Производительность труда при строительстве полиэтиленовых газопроводов в 2,5 раза выше. При приемке в эксплуатацию полиэтиленовых газопроводов требуется исполнительная документация согласно СНиП 2.04.08-87 и СНиП 3.05.02-88.

При отсутствии полиэтиленовых могут быть применены стальные трубы. В связи с повышенной агрессивностью среды свалочной толщи, при их использовании газопровод должен быть изолирован защитными покрытиями усиленного типа в соответствии с действующими техническими нормативами: битумно-полимерными, битумно-минеральными, полимерными (по ГОСТ 15836-79)

Газопровод прокладывается в траншеях, пройденных на глубине предотвращающей промерзание труб в зимнее время. При прокладке линий газопровода с целью предотвращения скопления конденсата необходимо соблюдать определенные уклоны, а также устанавливать конденсатоотводчики, обеспечивающие удаление влаги из системы.

Конденсатоотводчик представляет собой стальной сварной резервуар для стока конденсата с системой гидрозатвора, обеспечивающие минимальные трудозатраты по поддержанию их в рабочем состоянии.

Для регулирования работы газопровода используется запорная арматура из материалов коррозионностойких к биогазу - краны, задвижки и заслонки. Запорная арматура должна обеспечить надежность, оперативность и безопасность при управлении работой газопровода с минимальными гидравлическими потерями.

По системе трубопроводов СГ поступает на пункт сбора СГ.

Пункт сбора СГ

Газосборный пункт предназначен для принудительного извлечения СГ из свалочной толщи. Для этого с помощью специального электровентилятора в системе газопроводов создается небольшое разряжение (около 100 мбар).

Утилизация СГ

В мировой практике известны следующие способы утилизации СГ:

• факельное сжигание, обеспечивающее устранение неприятных запахов и снижение пожароопасности на территории полигона ТБО, при этом энергетический потенциал СГ не используется в хозяйственных целях;

• прямое сжигание СГ для производства тепловой энергии;

• использование СГ в качестве топлива для газовых двигателей с целью получения электроэнергии и тепла;

• использование СГ в качестве топлива для газовых турбин с целью получения электрической и тепловой энергии;

• доведение содержания метана в СГ (обогащение) до 94 -95% с последующим его использованием в газовых сетях общего назначения.

Целесообразность применения того или иного способа утилизации СГ зависит от конкретных условий хозяйственной деятельности на полигоне ТБО и определяется наличием платежеспособного потребителя энергоносителей, полученных на основе использования СГ. В большинстве развитых стран этот процесс стимулируется государством с помощью специальных законов. Так, во многих странах ЕЭС и США существуют законы, обязывающие потребителей покупать альтернативную энергию. Мало того, нормативно определена стоимость такого вида энергии, которая как правило в 2 - 2.5 раза выше стоимости энергии произведенной на основе традиционных энергоносителей (природный газ, нефтепродукты и пр.)

В России подобная нормативно-правовая база отсутствует. Следствием этого являются большие трудности, связанные со сбытом энергии полученной из СГ. Такое положение сдерживает широкое распространение технологии в России. В сложившихся условиях использование СГ для удовлетворения нужд полигона ТБО или локального потребителя является наиболее реалистичным.

7. Масштабы мировой экстракции СГ.

В заметных объемах биогаз добывается и утилизируется в ряде развитых западных стран. К их числу относятся США, Германия, Великобритания, Нидерланды, Франция, Италия, Дания. Объемы годовой газодобычи представлены в таблице 1

из которой следует, что глобальная утилизация СГ составляет примерно 1,2 млрд. куб. м в год, что эквивалентно 429 тыс. тонн метана или 1% его глобальной эмиссии. Таким образом, объем извлекаемого газа ничтожен по сравнению с объемом его образования. Это открывает широкие возможности для развития биогаза как отрасли в целом.

Таблица 1.

8. Перспективы добычи и утилизации СГ в России.

Для оценки перспектив тиражирования технологии в России проводили специальные технико-экономические расчеты возможных типовых объектов по добыче и утилизации СГ. В качестве исходных данных использовали результаты пилотных проектов, выполненных фирмой "Геополис" в Московском регионе. Один из проектов, проводившийся на территории города Серпухова подробно описан в предыдущем разделе статьи. Срок жизни типового объекта принимали равным 10 годам.

Важно подчеркнуть, что при расчете доходов от добычи газа и производства электроэнергии использовались цены ниже существующих сегодня на рынке энергоресурсов, а именно: 180 руб. за 1м3 СГ и 250 руб. за 1 кВт/ч электроэнергии. Эти цифры были получены на основании опроса потенциальных потребителей энергии из СГ.

Рассматривали два варианта технологических схем утилизации газа. Первая включала - производство электроэнергии, вторая - подачу сырого СГ потребителю. Полученные результаты расчетов (Табл.2,3) позволяют констатировать, что:

• объекты по производству электроэнергии требуют больших инвестиций и являются более прибыльными по абсолютным показателям;

• с ростом массы свалочного тела фактически пропорционально растут все технико-экономические показатели объектов;

• все рассмотренные варианты экономически эффективны.

Однако необходимо отметить, что выполненные расчеты имеют ряд существенных ограничений. Они не учитывают налогообложения и процесса инфляции. Вероятно их ввод в расчетные алгоритмы существенно понизит величины ожидаемых прибылей.

Таблица 2. Технико-экономические показатели типовых объектов по производству электроэнергии из СГ.

* - прибыль рассчитана без учета налогов и коэффициента дисконтирования

Тем не менее, принимая во внимание, что оценки выполнены для условий жесткой конкуренции, когда энергия из СГ продается по более низким ценам, чем традиционная, можно сделать вывод о целесообразности тиражирования технологии в России. Безусловно этот процесс должен стимулироваться созданием наиболее благоприятных финансово-правовых условий, так как он выражается не только и столько в экономических, сколько в экологических эффектах, которые не нашли числового выражения в данной статье.

Таблица 3. Технико-экономические показатели типовых объектов по добыче СГ.

* - прибыль рассчитана без учета налогов и коэффициента дисконтирования

Для оценки потенциала российской отрасли индустрии по добыче и утилизации СГ проводили предварительную классификацию существующих российских свалок (Табл. 4). На ее основании можно сделать вывод о наличии по крайней мере нескольких сотен объектов, пригодных для осуществления экономически жизнеспособных СГ проектов. Таким образом, имеющийся потенциал огромен.

Таблица 4. Классификация свалок РФ.

9. Пилотный проект по экстракции и утилизации СГ на полигонах Московской области (МО)

Проект "Санитарное захоронение с рекуперацией энергии на территории Московской области" был начат в январе 1994 года и продолжался в течение двух с половиной лет.

Одной из целей проекта являлась демонстрация в России возможностей биогазовой технологии - одного из элементов санитарного захоронения отходов на полигонах ТБО широко используемого в мировой практике.

Биогаз - это конечный продукт микробиологического разложения определенных фракций отходов, захороненных на полигоне. К ним относятся: растительные и животные остатки, бумага и древесина. Скорости, с которой эти материалы подвергаются биоинверсии существенно различны и зависят не только от вида отходов, но и от физико-химических условий в свалочном теле (влажности, температуры, pH и т.д.)

Биогаз горюч, он состоит на 50 - 60% из метана и на 40 - 50% из двуокиси углерода, его теплотворная способность примерно в два раза ниже, чем у природного газа и составляет около 4500 - 5000 Ккал/м3.

Количество биогаза, которое можно собрать и утилизировать на полигоне ТБО прямо пропорционально массе свалочного тела.

В качестве объектов для демонстрации возможностей биогазовой технологии были выбраны два типичных полигона Московской области (МО): полигон "Дашковка" в Серпуховском районе МО и полигон "Каргашино" в Мытищинском районе МО.

На них был проведен комплекс подготовительных работ включавший:

• полевые газогеохимические исследования с целью определения продуктивности свалочной толщи;

• разведочное бурение с целью определения мощности свалочного тела и его параметризации;

• топографическая съемка масштаба 1:500.

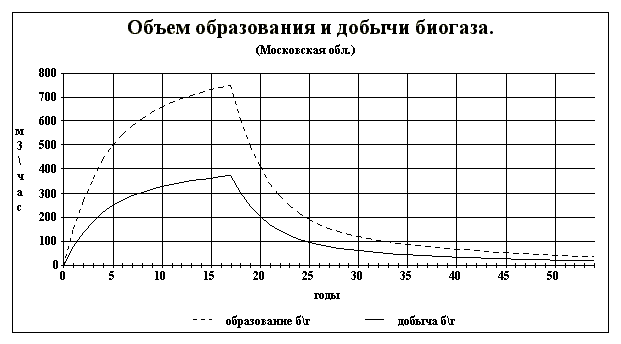

В результате были оценены биогазовые потенциалы исследованных объектов, определены скорости образования биогаза, а также и возможные объемы газодобычи. На основании полученных данных последний параметр был рассчитан для типичного полигона МО (площадь 5 - 7 га; средняя мощность отходов 10 - 12 м). Как следует из рисунка, обычно на полигоне МО в период эксплуатации образуется до 600 - 800 м3 биогаза в час, при этом порядка 50% этого объема может быть использовано в качестве альтернативного источника энергии.

На пилотных полигонах ТБО МО был выбран вариант утилизации биогаза в форме производства электроэнергии. Для этого на их территориях были построены системы газодобычи, включающие скважины и газопроводы и компрессорные станции, обеспечивающие подачу газа к мотор-генераторам, находящимся в непосредственной близости от полигонов ТБО. В проекте было использовано компрессорное оборудование и установки по производству электроэнергии, поставленные голландской фирмой Гронтмай в рамках технической помощи Администрации МО.

В 1995 г. началась эксплуатация первой биогазовой установки, позволившая собрать детальную информацию о площади сбора биогаза единичной скважиной, об эффективности перекрытия ТБО грунтовым экраном, о режимах добычи биогаза в различных погодных условиях.

В настоящее время обе установки (Серпухов, Мытищи) функционируют в опытно-промышленном режиме, вырабатывая по 80 кВт/ч электроэнергии каждая. Их опыт эксплуатации показал, что в российских условиях из 1 м³ биогаза может быть произведено 1.3 - 1.5 кВт электроэнергии. Это означает, что при полном использовании запасов биогаза на полигонах, может быть произведено от 260 до 300 кВт электроэнергии в час, что соответствует производству около 2500 МВт электроэнергии в год.

При существующих в настоящее время ценах на электроэнергию потенциальный доход от эксплуатации одной биогазовой установки на типичном полигоне МО может составить около 1,2 млрд. руб. Однако, современная финансовая ситуация и практика монопольного распределения электроэнергии заставляют сомневаться в возможности отыскания платежеспособного потребителя на указанные объемы электричества. Поэтому в сложившихся условиях целесообразно использовать произведенную электроэнергию частично для собственных нужд предприятия эксплуатирующего полигон ТБО, а частично для производства энергоемкой продукции хозспособом (например, производства рассады цветов или овощей в теплицах), что дает возможность снизить ее себестоимость и сделать конкурентоспособной в условиях рынка.

Полученный в ходе выполнения данного Проекта опыт может быть использован при дальнейшем внедрении и тиражировании данной технологии на существующих и будущих полигонах в России.

Авторы Гурвич В.И., Лифшиц А.Б.
