Если ток базы регулирующего транзистора VT1 велик, в ста­билизатор вводят дополнительный усилитель постоянного тока. Одна из схем такого стабилизатора приведена на рис. 1.3. Напряжение, подаваемое с движка потенциометра R3 на базу тран­зистора VT2, на котором выполнен дополнительный усилитель постоянного тока, называется напряжением обратной связи (U_OC). Из рисунка видно, что U_OC=U_CТ+ U_ЭБ. Ток, протекающий через потенциометр R3, не должен превышать 10...15 мА. Сопротивле­ние резистора R1 обычно составляет несколько килоом.

Коэффициент стабилизации стабилизатора около 100, а выходное сопротивление составляет десятые доли ома.

Расчет компенсационного стабилизатора напряжения начина­ют с выбора регулирующего транзистора VT1. Максимально до­пустимое его напряжение U_{КЭ.МАКС} должно превышать наиболь­шее напряжение на входе стабилизатора (U_{ВХ.МАКС}), а максималь­но допустимый ток коллектора I_K.МАКС - быть больше предель­ного значения тока нагрузки.

Максимальная мощность, рассеиваемая транзистором VT1, оп­ределяется по формуле:

Значение этой мощности должно составлять не более 75% от максимально допустимой мощности Р_{К.МАКС”} приводимой в спра­вочнике. Если это условие невыполнимо, необходимо выбрать другой транзистор — с большим значением Р_К.МАКС.

Определив по справочнику для выбранного транзистора VT1 минимальное значение статического коэффициента передачи тока базы h_21E, рассчитывают максимальный ток базы, соответ­ствующий максимальному току нагрузки:

Поскольку ток I_Б макс транзистора VT1 является током нагруз­ки простейшего стабилизатора, состоящего из резистора R1 и стабилитрона VD, то по его значению находят сопротивление ре­зистора R1 по условию:

(U_{вх.макс}-U_ст.мин)/I_ст.мах≤R1≤(U_вх.мин-U_ст.мин)/ (I_ст.мин-I_Б.макс)

Сопротивление резистора R2 можно определить по формуле:

R2= U_вых/I_н*(0,05...0,1).

Для нормальной работы стабилизатора требуется, чтобы напря­жение на переходе коллектор—эмиттер транзистора VT1 было не менее 1 В, если транзистор VT1 германиевый, и не менее 3 В — если кремниевый.

Cложность построения рассмотренных стабилизаторов возрастает с увеличением требований к параметрам выходного напряжения.

Задача конструирования высококачественных стабилизаторов напряжения значительно упрощается, если ис­пользовать интегральные стабилизаторы. Эти стабилизаторы от­личаются малыми размерами и в то же время позволяют получить стабильные параметры выходного напряжения, малочувствитель­ные к изменениям температуры, влажности и другим внешним воздействиям.

Примером интегрального стабилизатора напряжения, по­лучившего широкое распространение в радиолюбительской прак­тике, является микросхема серии 142, имеющая множество разновидностей. ИМС этой серии позволяют получать фиксированное выходное напряжение, имеют защиту от перегрузок по току, вы­пускаются в металлополимерных корпусах, могут работать при температурах от -45 до +100°С и весят всего 2,5 г. У них всего три вывода—вход, выход и общий. Корпус микросхемы соединен с металлической пластинкой, в которой имеется от­верстие для крепления на терморассеивающем радиаторе. Несмотря на наличие всего трех выводов, в миниатюрном кристалле этих микросхем выполнено более 17 биполярных транзис­торов, 3 диода, два из которых являются стабилитронами, 19 ре­зисторов и 1 конденсатор.

2. Описание электрической схемы выбранного устройства

В результате анализа технического задания было выяснено, что получить требуемые параметры, используя типовые схемы стабилизаторов не возможно, вследствие сложности проектирования: большое количество каскадов (больше 10) и большое количество элементов обвязки. Расчет такого стабилизатора также будет затруднен необходимостью подбора радиоэлементов по параметрам и согласование каскадов. Оптимальным решением в данном случае будет применение интегрального стабилизатора напряжения. Такие стабилизаторы содержат большое количество транзисторов (больше 10) , подобранных по параметрам, каскады включения согласованы. Не маловажным фактором является и то, что основные каскады стабилизации содержаться в одном корпусе. Это обеспечивает термостабильность (работу стабилизатора при температурах -40С до +100С).

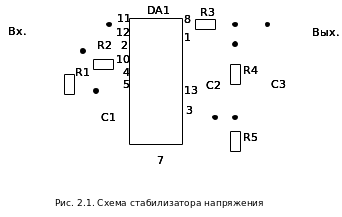

На рис. 2.1 приведена типовая схема включения стабилизатора с обвязкой, необходимой для работы микросхемы.

На приведенной схеме стабилизатора напряжения резисторы R1, R2 и конденсатор C1 составляют обвязку микросхемы, их номиналы содержатся в справочнике по параметрах стабилизаторов.

Резистор R3 - это резистор защиты стабилизатора от перегрузки выходным током.

Пара резисторов R4, R5 задают порог срабатывания тепловой защиты стабилизатора.

Конденсатор C2 позволяет снизить уровень пульсаций и помех при большом входном напряжении.

Конденсатор С3 – для уменьшения броска тока при подключении нагрузки и снижения пульсаций выходного напряжения.

3. Расчёт элементов схемы

Из рассмотренных в справочниках микросхем выбираем интегральный стабилизатор напряжения зарубежного производства LM317T, параметры которого приведены в табл.3.1.

Табл. 3.1

Параметры микросхемы LM317T

Как уже говорилось в предыдущем разделе резисторы R1, R2 и конденсатор C1 составляют обвязку микросхемы, их номиналы были получены из справочника по интегральным стабилизаторам:

R1=1.2 кОм

R2=2 кОм

C1=0.1 мкФ

Резистор R3 - это резистор защиты стабилизатора от перегрузки выходным током. Сопротивление этого резистора определяется по формуле (3.1).

R3=(1.25-0.5*I_ПОТР-0,023(U_ВХ- U_ВЫХ))/I_ПОТР (3.1)

Подставив необходимые значения в формулу получаем значение сопротивления R3=199 Ом, по которому из ряда Е24, номинальных значений сопротивлений выбираем R3=200 Ом 2%.

Пара резисторов R4, R5 задают порог срабатывания тепловой защиты стабилизатора. Для отключения интегрального стабилизатора на третьей его ножке должно падать 1/3 выходного максимального напряжения, тогда R4/R5=3. Рассчитаем сопротивления так, чтобы рассеиваемая ими мощность не
превышала 0.125 Вт:

R4=(2/3*U_ВЫХ^MAX)/P_РАСС (3.2)

R5=(1/3*U_ВЫХ^MAX)/P_РАСС (3.3)

Подставив необходимые значения в формулы (3.2) и (3.3) получили значения R4=160 Ом, R5=80 Ом. Из ряда Е24, номинальных значений сопротивлений выбираем R5=82 Ом 2%, R4=160 Ом 2%.

Конденсатор C2 позволяет снизить уровень пульсаций и помех при большом входном напряжении. В справочнике интегральных стабилизаторов напряжения советуют ставить конденсатор емкостью 10 мкФ и более. Следовательно С2=16 мкФ.

Конденсатор С3 – для уменьшения броска тока при подключении нагрузки и снижения пульсаций выходного напряжения. Вследствие сказанного конденсатор должен иметь достаточно большую емкость (сотни микрофарад) и должен выдерживать напряжение в раза 1.5-3 больше чем максимальное выходное стабилизированное напряжение на выходе интегрального стабилизатора.

Выбираем С3=470 мкФ 5% -50 В.

Мощности резисторов схемы рассчитываются по следующей формуле:

P_R=U_RI_R=U_R*U_R/R (3.4)

По схеме видно, что мощности всех сопротивлений не будут превышать 0.125 Вт.

В результате проведенных расчетов, получили следующие номинальные значения элементов:

R1 - МЛТ-0.125- 1.2 кОм 5%;

R2 - МЛТ-0.125- 2 кОм 5%;

R3 - МЛТ-0.125- 200 Ом 2%;

R4 - МЛТ-0.125- 160 Ом 2%;

R5 - МЛТ-0.125- 82 Ом 2%;

C1 – К10-7B- 0.1 мкФ ±5%;

C2 – TESLA-16 мкФ ±5%;

C3 – TESLA-50 мкФ ±5%;

DA1 –LM337T;

4. Методика испытания устройства

Методика испытаний данного устройства состоит в замере напряжений на входе и выходе стабилизатора напряжения. Измерения будем проводить при помощи осциллографа, подключенного соответствующими каналами ко входу и выходу стабилизатора напряжения. Для получения входного напряжения для стабилизатора используем понижающий трансформатор (как наиболее простое и распространенное решение), со вторичной обмотки которого снимаем переменное напряжение, которое выпрямляем при помощи диодного моста (двухполупериодного) и подаем на вход рассчитанного стабилизатора, U=20 В. К выходу стабилизатора подключаем нагрузку, рассчитанную по формуле (4.1), R_{нагрузки}=10 Ом.

R_{нагрузки}=Uвых/ Iвых (4.1)

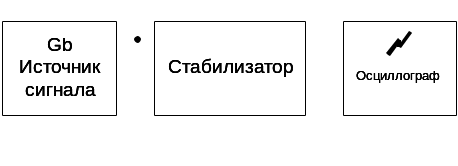

Схема испытаний приведена в приложении.

Заключение

В данной курсовой работе была рассмотрена методика разработки электронных устройств на стабилизатора напряжения на интегральной микросхеме, рассмотрены основные условия стабилизации напряжения и методы их реализации. Согласно техническому заданию была выбрана и рассчитана схема стабилизатора напряжения.

В результате проделанной работы была создана следующая документация:

- пояснительная записка;

- схема электрическая принципиальная и перечень элементов стабилизатора напряжения;

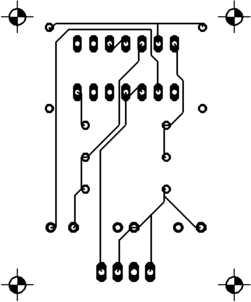

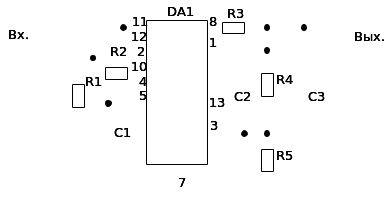

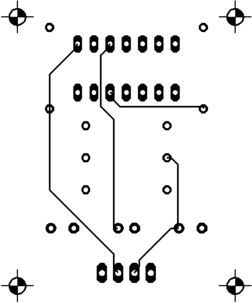

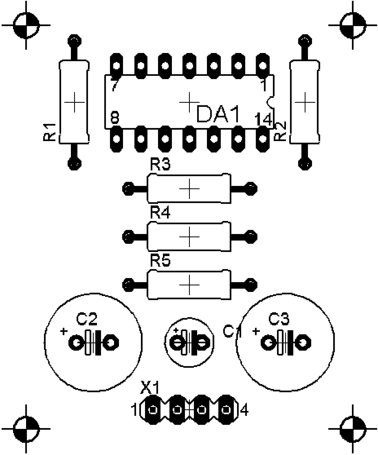

- чертёж печатной платы и компоновочный эскиз;

- схема испытаний устройства.

Данный стабилизатор может применяться в составе постоянных источников питания радиоаппаратуры.

СПИСОК ЛИТЕРАТУРЫ

1. Борисов В.Г. Кружок радиотехнического конструирования: Пособие для руководителей кружков. — М.: Просвещение, 1986.

2. Забродин Ю.С. Промышленная электроника.

3. Терещук Р.М., Терещук К.М. Полупроводниковые приемно-усилительные устройства: справочник радиолюбителя. — Киев: Наукова думка, 1988.

4. Полупроводниковые приборы: транзисторы, справочник под ред. Горюнова Н.Н. М.: Энергоатомиздат, 1983.
