166121 (740113), страница 3
Текст из файла (страница 3)

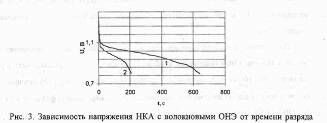

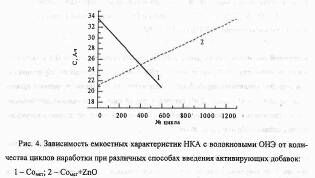

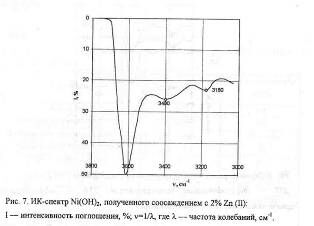

Показано, что емкость и удельная энергия НКА с волокновыми ОНЭ (до 56 Вт-ч/кг при нормальных климатических условиях эксплуатации) в полтора-два раза превосходят емкость и удельную энергию выпускаемых в настоящее время ЗАО «НИИХИТ» и ОАО «Завод АИТ» аналогов в тех же габаритах и того же назначения (НКБН-25, KPL70P, КМ100Р, КН150Р).

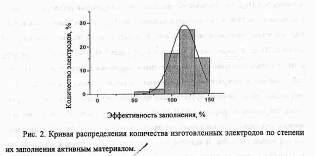

Изготовленное оборудование (линия никелирования волокновых основ, установка приготовления пасты активного материала, устройство для заполнения волокновых основ) по результатам опытно-промышленной проверки позволяет выйти на крупносерийный уровень производства. Созданное оборудование позволяет изготавливать электроды в широком массогабаритном диапазоне. Это делает предлагаемую технологию более мобильной и универсальной.
Дано экономическое обоснование производства НКА с волокновыми ОНЭ. Более высокие удельные характеристики НКА с волокновыми ОНЭ по сравнению с НКА, изготовленными по традиционной технологии, позволяют сократить вдвое расход дорогостоящего никеля (в виде Ni(OH) 2), кадмия и других материалов, необходимых для изготовления НКА. По стоимости изделий разработанная технология находится на одном уровне с «ламельной».
Разработана схема возврата сточных вод после проведения операций химического (стадия сорбции никеля) и электрохимического никелирования. Достоинством предлагаемого процесса переработки отработанного раствора является возможность использовать для извлечения катионов никеля промывную воду после гальванического никелирования основ и по расходу никеля замкнуть технологический процесс, что не осуществимо в случае применения традиционных методов химической металлизации. Проведенные предварительные исследования по утилизации ОНЭ позволили предложить технологию получения никелевой фольги.
Основное содержание диссертации изложено в следующих работах:
Влияние способа введения гидроксида кобальта на электрохимическую активность оксидно-никелевого электрода волокновой структуры / Волынский В.В., Степанов А.Б., Радкевич Ю.Б. Попова С. С, Шараевский А.П. // Современные электрохимические технологии СЭХТ: Тез. докл. научн. -техн. конф. - С.144.
Потенциометрия электродов из никелированных войлоков / Мосидзе Н. С, Волынский В.В., Распопова Г.А., Попова С. С, Радкевич Ю.Б. // Современные электрохимические технологии СЭХТ-96: Тез. докл. научн. -техн. конф., Энгельс. - С.112-114.
Разработка высокомощного никель-кадмиевого аккумулятора с оксидно-никелевым электродом волокновой структуры / Волынский В.В., Степанов А.Б., Радкевич Ю.Б., Попова С.С. // 100 лет Российскому автомобилю. Промышленность и высшая школа. Тез. докл. Междунар. Науч. -техн. конф., Москва. -С.114.
Волынский В.В., Попова С.С. Зависимость электрохимических характеристик никель-кадмиевых аккумуляторов с окисноникелевыми волокнистыми электродами от температуры и плотностей тока разряда // Современные проблемы теоретической, и экспериментальной химии. Министерство общего и профессионалъного образования РФ. Тез. докл. Всероссийской конференции молодых ученых. С.297
Волынский 6. В, Попова С.С. Технологические особенности заполнения электродных основ волокновой структуры для никель-кадмиевых аккумуляторов пастой активного материала // XVI Менделеевский съезд по общей и прикладной химии. Санкт-Петербург, 1998. - Т.2. - С.553-554.
Кинетические и технологические закономерности процессов, протекающих при утилизации отработанных оксидноникелевых электродов/ Попова С. С, Целуй-кина Г.В., Мизенцова М.А., Волынский В.В. // XVI Менделеевский съезд по общей и прикладной химии. Санкт-Петербург, 1998. - Т.2 - С.143-144.
Волынский В.В., Попова С.С. Металловоилочные гидроксидноникелевые электрод с повышенными удельными характеристиками.
![](https://s.studizba.com/z.php?f=/templates/si/i/noavatar.png&w=100&h=100&t=1"){kind=avatar}
