166117 (740112), страница 3

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 3)

Проведение электролиза с нерастворимыми анодами позволило рекомендовать в качестве катодов сталь или электрод, изготовленный из фольги "Графит", в качестве анода - свинец, титан. При этом очистка загрязненных вод может быть проведена до ПДК (Cr (VI) = 0,05 мг/л), или до концентраций Cr (VI), которое не ухудшает качество промывки деталей при замкнутом обороте воды.

Использование растворимых анодов в процессе электрохимической очистки позволяет получить хорошие результаты при содержании загрязняющего компонента - 0,1 г-ион/л (таблица 4,5). Однако значительный расход анодов и, как следствие, шламообразование, а также большое солесодержание ограничивают применение электролиза с растворимыми анодами (электрокоагуляция).

Основные выводы:

1. Установлено, что на поверхности металлических (сталь, титан, свинец) и графитовых электродов в условиях катодной и анодной поляризации и без тока протекают адсорбционные процессы, образующие величину стационарного потенциала электрода. Сформированные адсорбционные слои определяют скорость электродных процессов. Величина ГЕ зависит от материала электрода, электродного потенциала, определяется конкурирующей адсорбцией бихромат-ионов, молекул воды, выделяющегося кислорода и составляет для катодного процесса (1,1 - 10,6) экв/см, для анодного процесса (0,9 - 96).

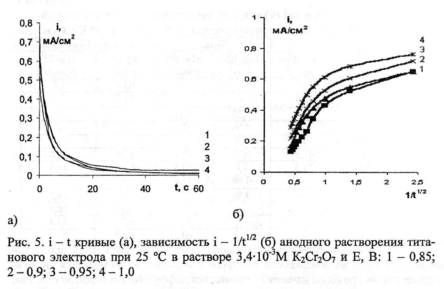

2. Изучена кинетика анодного растворения стального, титанового, свинцового и графитовых материалов в разбавленных хромсодержащих электролитах, выявлены области потенциалов и соответствующие им токи, представляющие интерес для использования указанных электродов в процессе электрохимической очистки:

для проведения электролиза с нерастворимыми анодами рекомендуется использовать свинцовый и титановый электроды, работающие при плотностях тока не менее (3,0 - 6,0) А/дм2, обеспечивающих интенсивное выделение кислорода;

установлено, что для проведения электрокоагуляционной очистки хромсодержащих промывных вод концентрация Сг (VI) не должна превышать 0,85-10 М, плотность поляризующего тока изменяется от 3,0 до 20 А/дм2. Для интенсификации процесса можно использовать повышение температуры раствора до 50 °С.

3. Методом ВИМС и микроструктурным анализом поверхности подтверждено наличие пассивирующих пленок на поверхности анода, содержащих в своем составе оксидные соединения хрома различной валентности и оксидов металлов.

4. Установлено, что для повышения качества электрохимической очистки необходимо подбирать оптимальные пары электродных материалов, обеспечивающих интенсивное выделение водорода и кислорода.

5. Разработаны технологические параметры для проведения электрохимической очистки хромсодержащих промывных вод с нерастворимыми анодами:

катод - графит (электроугольный графит, фольга "Графлекс"); анод - свинец или титан;

катод - сталь, анод - свинец.

Режим электролиза: iK=iA= 2 А/дм2; t=20 - 25 °С; t=50 мин; расстояние между электродами 2-5 см.

Список публикаций по теме диссертации

1. Шишова М.А. Изучение анодного растворения сплава Fe-Ni методом хронопотенциометрии / Н.Д. Соловьева, В.Н. Целуйкин, М.А. Шишова // Современные проблемы теоретической и экспериментальной химии: Материалы докладов III Всерос. конф. молодых ученых/СГТУ. Саратов, 2001. С.262-263.

2. Шишова М.А. Хроноамперометрическое исследование анодного растворения сплавов Fe-Ni / Н.Д. Соловьева, В.Н. Целуйкин, М.А. Шишова // Перспективные полимерные композиционные материалы. Альтернативные технологии, переработка: Доклады Междунар. конф. "Композит - 2001"/СГТУ Саратов, 2001. С.273-276.

3. Шишова М.А. Влияние природы материала анода на эффективность электрохимической очистки сточных вод от катионов тяжелых металлов / Н.Д. Соловьева, М.А. Шишова // Современные электрохимические технологии: Сб. статей по материалам Всерос. конф. / СГТУ. Саратов, 2002. С.224-228.

Характеристики

Список файлов реферата
