Текст из файла (страница 4)

Рис.3.4.2. Двухмерная хроматография

Для проведения хроматографии на бумаге используют стеклянные герметизированные камеры. Внутри ка­меры в верхней (нисходящий вариант) или нижней ее части (восходящий вариант) помещают сосуд для подвижной фазы (лодочку).

Радиальную хроматографию можно осуществить в чашке Петри. Детекцию зон, идентификацию и количественное определение в БХ проводят также, как и в методе тонкослойной хроматографии.

Методом распределительной жидкостной бумажной хроматографии успешно анализируют смеси катионов в неорганическом качественном анализе, смеси аминокислот и других органических кислот, пептидов, пес­тицидов, фенолов, красителей, синтетических поверхностно-активных ве­ществ.

3.5. Гельпроникающая (молекулярно-ситовая) хроматография

Гельпроникающая хроматография (ГПХ) представляет собой метод разделения молекул, основанный на различии из размеров.

В качестве НФ в ГПХ используют частицы, имеющие определенные размеры пор. Это различного рода гели (мягкие, полужесткие и жесткие). В качестве ПФ служат водные или органические элюенты. Принцип разде­ления молекул в ГПХ состоит в том, что молекулы анализируемых ве­ществ распределены между неподвижным растворителем в порах сорбента и растворителем, протекающим через слой НФ. Молекулы, которые имеют размеры, позволяющие им проникать в поры сорбента при движении вдоль колонки, часть времени теряют на пребывание в порах. Молекулы, имею­щие размеры, превышающие размеры пор, не проникают в сорбент и вы­мываются из колонки со скоростью движения элюента. Молекулы, кото­рые проникают в поры всех размеров, движутся наиболее медленно. Сни­жение скорости движения веществ вдоль колонки тем больше, чем в боль­шее число пор способны диффундировать распределяемые частицы.

Таким образом, при помощи ГПХ можно разделить смеси веществ в за­висимости от размеров их молекул. Выход веществ из колонки происходит в порядке уменьшения их молекулярной массы. Так можно разделить полипептиды, белки и другие макромолекулы.

Гельпроникающая хроматография на колонке используется для очистки пестицидов, а также жирорастворимых витаминов перед их определением методом ВЖХ.

Электрофорез

Метод анализа, основанный на способности заряженных частиц к пере­движению во внешнем электрическом поле называют электрофорезом (от “электро” и греческого phoresis — перенесение).

Электролиз относится к методам разделения без превращения веществ, на основе заряда частиц. По технике выполнения метод аналогичен хроматографии, поэтому и рассматривается в этой главе.

Рис 3.5.1. Схема прибора для электрофореза.

Нередко под электрофорезом понимают перемещение коллоидных час­тиц или макромолекул, в отличие от иовофореза - перемещения неоргани­ческих ионов малого размера.

Передвижение частиц при электрофорезе зависит от ряда факторов, ос­новными из которых являются: напряженность электрического поля; вели­чина электрического заряда; скорость и размер частицы; вязкость, рН и температура среды, а также продолжительность электрофореза.

Электрофорез можно проводить как в свободном растворе (фронталь­ный электрофорез), так и на носителях (зональный электрофорез). Послед­ний вариант предпочтительнее, т.к. носители способствуют стабилизации электрофоретических зон. В качестве носителей используют: фильтро­вальную бумагу, силикагель, крахмал, оксид алюминия, поливинилхлорид, агаровый и полиакриламидный гели и др.

Э лектрофоретическое разделение осуществляют на бумаге, в тонком слое сорбента, колонке или в блоке (который часто формируют из суспен­зии крахмала в подходящем электролите).

Аппаратура для электрофо­реза выполняется по единой схеме: источник тока, камера для электрофореза, два элек­трода, соединяющих камеру с источником тока и приспособ­ление для сбора и идентифика­ции разделенных веществ (по­следний блок в некоторых слу­чаях отсутствует). Для элек­трофореза используют как готовые наборы аппаратуры (универсальный прибор для иммуноэлектрофореза и электрофореза белков на бумаге и крахмале, набор для электрофоре­з а в полиакриламидном геле венгерской фирмы Реанал), так и наборы, со­ставляемые экспериментатором из отдельных приборов.

На рис. 3.5.1 представлена схема прибора для электрофореза на бумаге. Электрофоретическая камера состоит из двух кювет, в которые помещают графитовые электроды и раствор проводящей жидкости (буферный рас­твор). Выше кювет находится подставка для носителя бумаги. Смесь ве­ществ, подлежащих разделению, наносят на пропитанную проводящей жидкостью бумагу. Бумагу подсушивают, помещают на подставку, концы погружают в кюветы, затем камеру плотно закрывают крышкой. После пропитывания бумаги проводящей жидкостью подключают электрический ток. По окончании электрофореза бумагу подсушивают. Качественную и количественную оценку осуществляют, применяя методы, используемые в бумажной хроматографии, например, проявление белков с помощью кра­сителей, количественную оценку - методом денситометрии.

Важной областью применения электрофореза является анализ белков сыворотки крови, аминокислот гидролизатов белков, нуклеиновых кислот и т.п. В кислотном буферном растворе аминокислота находится в виде катиона NHз⁺......COOH, который будет перемещаться к катоду, в то время как в щелочном буфере аминокислота превращается в анион NH₂....COO^-, и будет дви­гаться к аноду. В изоэлектрической точке аминокислота находится в растворе в виде биполяр­ного иона NH₃⁺......COO^- и не будет передвигаться в электрическом поле.

Рис. 3.5.2. Электрофореграмма (а) и схемы (б) белковых фракций.

A - белковые фракции сыров: 1, 17 – российского, 2, 16 - волжского, 3, 15 – “Орбита”, 4, 14 - колбасного, 5, 13 – голландского, 6, 12 – пошехонского, 7, 11 – “сырного” казеина после осаждения при pH 4,6, 8, 10 – молочной сыворотки, 9 – казеина по Гаммерстену, 18 – “городского”.

Б – белковые фракции сыра (I), сырного казеина (II)

Ввиду того, что отдельные белки и аминокислоты имеют различные изоэлектрические точки, при определенном значении рН они будут двигаться с различной скоро­стью. Подбирая соответствующие буферные растворы для установления определенной скорости движения и растворимости веществ, можно ис­пользовать электрофорез для их разделения. Метод позволяет разделять вещества, различие в изоэлектрической точке которых составляет до 0,02 единиц рН. Градиент рН в 0,02 единицы часто достигают прибавлением амфолитов, представляющих собой готовую смесь алифатических полиаминаполикарбоновых кислот.

Электрофоретическое разделение белков широко используется для оценки качества мяса и мясных продуктов, для дифференцирования вида мяса и рыбы. Метод также применяется для выявления немясных добавок (белков молока, сои, яиц) в мясных продуктах. С помощью электрофореза в полиакриламидном геле можно охарактеризовать изменение белков в процессе созревания сыров (рис.3.5.2).

В настоящее время используют высокоэффективный капиллярный электрофорез, например, для анализа витаминов в диетических продуктах (жирорастворимых А, Е, К, Д; водорастворимых - B₁, B₂, B₆, B₁₂, С, никотинамида); и для определения анионов (сульфат - хлорид-, иодид-) в мо­лочных продуктах.

3.6. Газовая хроматография

В газовой хроматографии (ГХ) в качестве ПФ используют инертный газ (азот, гелий, водород), называемый газом-носителем. Пробу подают в виде паров, неподвижной фазой служит или твердое вещество - сорбент (газо-адсорбционная хроматография) или высококипящая жидкость, нанесенная тонким слоем на твердый носитель (газожидкостная хроматография). Рас­смотрим вариант газожидкостной хроматографии (ГЖХ). В качестве носи­теля используют кизельгур (диатомит) - разновидность гидратированного силикагеля, часто его обрабатывают реагентами, которые переводят груп­пы Si-OH в группы Si-О-Si(CH₃)₃, что повышает инертность носителя по отношению к растворителям. Таковыми являются, например, носители “хромосорб W” и “газохромQ”. Кроме того, используют стеклянные мик­рошарики, тефлон и другие материалы.

Неподвижную жидкую фазу наносят на твердый носитель. Эффектив­ность разделения в газожидкостной хроматографии зависит главным обра­зом от правильности выбора жидкой фазы. При этом полезным оказалось старое правило: “подобное растворяется в подобном”. В соответствии с этим правилом для разделения смеси двух веществ выбирают жидкую фа­зу, близкую по химической природе одному из компонентов. Подготов­ленный носитель помещают в спиральные колонки, имеющие диаметр 2 - 6 мм и длину до 20 м (набивные колонки). С 1957 года стали применять предложенные Голеем капиллярные колонки, имеющие диаметр 0,2 - 0,3 мм и длину в несколько десятков метров. В случае капиллярных колонок жидкая фаза наносится непосредственно на стенку этого капилляра, кото­рая выполняет роль носителя. Применение капиллярных колонок способ­ствует повышению чувствительности и эффективности разделения много­компонентных смесей.

Р ис.3.6.1. Блок-схема газового хроматографа.

Анализ методом ГХ выполняют на газовом хроматографе, принципи­альная схема которого приведена на рис. 3.6.1.

Газ - носитель из баллона 1 с постоянной скоростью пропускают через хроматографическую систему. Пробу вводят микрошприцем в дозатор 2, который нагрет до температуры, необходимой для полного испарения хроматографируемого вещества. Пары анализируемой смеси захватывают­ся потоком газа - носителя и поступают в хроматографическую колонку, температура которой поддерживается на требуемом для проведения анали­за уровне (она может быть неизменной, или по необходимости меняться в заданном режиме). В колонке анализируемая смесь делится на компоненты, которые поочередно поступают в детектор. Сигнал детектора фиксируется регистратором (в виде пиков) и обрабатывается вычислительным интегратором.

В ГХ используют детекторы, которые преобразуют в электрический сигнал изменения физических или физико-химических свойств газового потока, выходящего из колонки, по сравнению с чистым газом - носителем. Существует множество детекторов, однако широкое применение находят только те из них, которые обладают высокой чувствительностью и универ­сальностью. К таким относятся: катарометр (детектор по теплопроводно­сти); пламенно-ионизационный детектор (ПИД), в котором водородное пламя служит источником ионизации органического соединения; детектор электронного захвата (ЭЗД); термоионный детектор (ТИД), который обла­дает высокой селективностью к органическим веществам, содержащим фосфор, азот и серу. Интерес к этому детектору заметно возрос в связи с заменой хлорсодержащих пестицидов на фосфорсодержащие ядохимика­ты, используемые в сельском хозяйстве и попадающие затем в пищевые продукты.

Катарометр позволяет определить концентрации веществ в пределах 0,1 - 0,01%, ПИД - 10^-3 - 10^-5%”; ЭЗД - 10^-6 - 10^-10%. Современные детекторы позволяют определять даже пикограммы (10^-12 г) вещества в пробе.

Качественный и количественный анализ в методе ГХ проводят так же, как и в ВЖХ.

Газожидкостная хроматография находит широкое применение для раз­деления, идентификации и количественного определения сложных много­компонентных систем, таких как нефть, биологические жидкости, пище­вые продукты, парфюмерно-косметические изделия и многие другие. Ме­тод отличается высокой чувствительностью, экспрессностью; для анализа не требуется большого количества исследуемого образца.

Среди разнообразных хроматографических методов газовая и высоко­эффективная жидкостная хроматография являются самыми перспективны­ми для решения сложных задач в практике пищевого анализа.

Так, в число задач, которые могут быть разрешены в пищевом анализе с помощью этих методов, входят:

- определение химической природы веществ, обуславливающих характерный аромат свежих продуктов;

- контроль за состоянием продуктов в процессе обработки и хранения;

- объективная оценка показателей, характеризующих качество исходного сырья и готовых изделий из него;

- установление и устранение причин, вызывающих нежелательные изменения продуктов в процессе их изготовления;

• установление факта фальсификации продукта и другие.

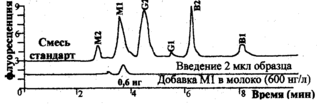

Рис.3.6.2. Хроматограмма афлотоксинов в молоке. Регистрация с помощью флуометрического детектора (возбуждающая длина волны 365 нм, возбужденная 455 нм).

Методами ГХ и ВЖХ идентифицируют и определяют летучие вещества, участвующие в формировании вкуса и аромата многих пищевых продуктов или отвечаю­щих за их порчу. Например, определяют летучие жирные кислоты, характерные для качест­венного мяса; или кислоты, образующиеся при изменении нормального процесса брожения квашеной капусты и обуславливающие посторонние оттенки ее запаха. Методы используются для определения никотина, нитрозамина (в рыбе и копченостях); пищевых добавок (красители, консер­ванты, антиокислители); загрязнителей окружающей среды (пестициды, афлатоксины, остатки лекарственных препаратов, витамины) и др. На рис. 3.6.2 представлена хроматограмма разделения афлатоксинов в молоке.

Весьма ценными являются методы ГХ и ВЖХ в установлении фактов фальсификации потребительских товаров. Так, желтый краситель в мака­ронных изделиях может создать впечатление о высокой стоимости продук­та. Наличие такого красителя можно подтвердить методом ВЖХ. Опреде­ление антоцианов и гликозидов, отвечающих за цвет вина, позволяет вы­явить натуральность вина. Подделки коньяка также можно распознать с помощью ГХ.

Методом ВЖХ идентифицируют и определяют небелковый азот, на­пример, мочевину, которую добавляют при фальсификации белковых про­дуктов с целью увеличения азотистых веществ. Обнаружение аминокисло­ты оксипролина, присутствующей, главным образом, в белках соедини­тельной ткани, т.е. в дешевом сырье, позволяет выявить факт замены им полноценного белка мяса. Жиры, определяемые по триглицеридному со­ставу методом ГХ, могут дать информацию о количестве жира и добавках постороннего жира. По определению жирно-кислотного состава можно сделать вывод о замене какао-масла гидрожиром в шоколаде и т.п.

Следует отметить, что в настоящее время некоторые виды хроматографии используют не как самостоятельные методы анализа, а как методы предварительного исследования или как методы подготовки пробы к по­следующему определению другими методами, в том числе хроматографическими.
