Микроклиматические условия соответствуют допустимым по СанПиНу с некоторыми отклонениями по влажности. Для обес­печения нормальных климатических условий предусмотрена приточно-вытяжная вентиляция и отопление.

7.5.2. Вентиляция и отопление

В лаборатории используется механическая общеобменная приточно-вытяжная вентиляция.

Для обеспечения притока свежего воздуха в лаборатории использу­ется естественная вентиляция. Норма подачи чистого воздуха составляет 20 м³/ч на человека.

В лаборатории имеется вытяжной шкаф с регулируемой мощно­стью, в котором проводятся работы с токсичными веществами. Вытяжной шкаф соединен с системой воздухоотводов, по которой удаляемый воздух транспортируется из помещения к месту выброса. Содержание вредных веществ в выбрасываемом воздухе после разбавления его наружным воз­духом не должно превышать предельно допустимых концентраций. Назначение локальной вентиляции - улавливание вредных паров из мест их выделения и предотвращение их перемешивания с воздухом ра­бочей зоны. Гигиеническое ее назначение состоит в том, что она позволя­ет сократить количество выделяемых в помещение вредных паров. С эко­логической точки зрения вредные выделения отводятся более интенсивно, чем при общеобменной вентиляции, что сокращает необходимый возду­хообмен и затраты на подготовку и очистку воздуха.

В лаборатории используется центральное водяное отопление. В процессе отопления возможно применение обогревателей.

7.5.3. Освещение

Правильная организация освещения рабочих мест в лаборатории играет важную роль для сохранения здоровья и безопасности труда. В лаборатории используется несколько видов освещения: естественное (освещение помещений дневным светом (прямым или отражённым), проникающим через световые проёмы в стенах), искусственное (освещение электрическими источниками света) и совмещённое (освещение, при котором недостаточное по нормам естественное освещение дополняется искусственным). Помещение освещается светильниками типа ЛСП-01 с лампами дневного света ЛД-40.*

Работа выполнялась в двух лабораториях:

1) вулканизационный пресс - VIII разряд зрительной работы;

2) лаборатория кафедры ХФП и ПП – I разряд зрительной работы;

Нормы освещённости в рабочем помещении приведены в таблицах 7.8, 7.9 [49]

Таблица 7.8.

Нормы совмещённого освещения рабочих поверхностей в производственных помещениях (СНиП 23-05-95*)

* СНиП 23-05-95 «Нормы проектирования. Естественноеосвещение»

Таблица 7.9

Нормируемые величины искусственной освещённости (в точке минимального значения) для производственных помещений (СНиП 23-05-95)

Расчет искусственного освещения по методу коэффициента использования светового потока.

Освещённость в лабораториях определяется по формуле [49]:

Е= (F*n*η)/(S*k*Z) (7.1)

Где F - световой поток одной лампы, лм; для ламп типа ЛД-40 F=2500 лм;

Е - нормативная освещенность, лк; Е₁=50 лк; Е₂=400 лк;

S - площадь пола помещений, м²; S₁=18; S₂=21

к - коэффициент запаса освещенности; принимаем к=1,5;

n - количество ламп, шт;

Z – поправочный коэффициент светильника, учитывающий неравномерность освещения, имеющий значение Z=1,15;

η - коэффициент использования светового потока, доли единицы.

Находим индекс площади помещений, который определяется по формуле:

i = S/(h*(A+B)) (7.2)

где А и В - длина и ширина помещений, м; А₁ = 6м; В₁ = 3м; А₂ = 7м; В₂ = 3м

h - высота расчетная (расстояние от светильника до рабочей поверхности);

h₁=2,2 м; h₂=2,5 м

i₁=3*6/(2,2(3+6))=0,9; i₂=7*3/(2,5(3+7))=0,8

Данным индексам помещений соответствует η₁=41%, η₁=38%, при коэффициентах отражения потолка Р_п = 70 % и стен Р_с = 50 %.

Таким образом, количество ламп.

n₁=E*S*k*z/F*η=50*18*l,5*l,15 / 2500*0,41=1,51

n₂=E*S*k*z/F*η=400*21*l,5*l,15 / 2500*0,38=15,25

Принимаем для первой лаборатории 2 лампы (1 светильнк), для второй лаборатории 16 (8 светильников)

Делаем поверочные расчеты :

Е₁ = 2500*2*0,41/(18*1,5*1,15) = 66

Е₂ = 2500*8*0,38/(21*1,5*1,15) = 209

Расчёт показал, что освещённость во второй лаборатории соответствует нормам СНиП 23-05-95.

Для первой лаборатории не целесообразно использовать 2 лампы

(1 светильник), поэтому делаем перерасчет для ламп накаливания по формулам 7.1 - 7.2:

Исходные данные расчета:

Где F - световой поток одной лампы, лм; для ламп типа Б 215-225-40

F=415 лм;

Е₁=50 лк; S₁=18; к=1,5;

Z=0,9 (для ламп накаливания)

η - коэффициент использования светового потока, доли единицы.

При индексе помещения i=0.9 для светильника типа НСП-01 соответствует η=47%, при коэффициентах отражения потолка Р_п = 70 % и стен Р_с = 50 %.

Таким образом, количество ламп.

n₁=E*S*k*z/F*η=50*18*1,5*0,9 / 415*0,47=6,2

Принимаем для первой лаборатории 8 ламп (8 светильников, расположенных равномерно по 4 в два ряда). В светильнике НСП-01 – одна лампа

Делаем поверочные расчет:

Е₁ = 415*8*0,47/(18*1,5*0,9)=64,2

перерасчёт показал, что освещённость в первой лаборатории соответствует нормам СНиП 23-05-95(50лк

7.5.4. Шум и вибрация

Работа пресса, вальцев и разрывной машины сопровождается шумом и вибрацией, которые в большей или меньшей степени могут временно активизировать или подавлять определённые психические процессы организма человека. Физиопатологические последствия могут проявляться в форме нарушения функции слуха и других анализаторов, например вестибулярного аппарата, координирующей функции коры головного мозга, нервной или пищеварительной системы, системы кровообращения. Повышенные уровни вибрации и шума отрицательно влия­ют на КИП и другую аппаратуру, используемую в производстве и при переработке полимерных материалов, приводя к сниже­нию ее точности и уменьшению срока службы, что, в свою очередь, может привести к аварийным ситуациям. Все это об­условливает необходимость разработки и осуществления ком­плекса инженерно-технических и организационных мероприя­тий по снижению шума и вибраций до значений, установлен­ных санитарными нормами *.

Шум и вибрация в производственных помещениях, как прави­ло, вызываются многими причинами, что создает определен­ные трудности в борьбе с ними и обычно требует одновремен­ного проведения комплекса мероприятий как

инженерно-технического, так и медицинского характера. Основными из них являются следующие:

______________________

* - санитарные нормы уровней шума рабочих мест СН 3223-85

санитарные нормы вибрации рабочих мест СН 3044-84

- устранение причин шума и вибрации или существенное их ослабление в источнике образования;

- изоляция источников шума и вибрации от окружающей сре­ды средствами звуко- и виброизоляции, звуко- и вибропогла­щения;

- применение средств, снижающих шум и вибрацию на пути их распространения;

- уменьшение плотности звуковой энергии помещений, отражений от стен, перекрытий (акустическая обработка);

- архитектурно-планировочные решения с рациональным размещением технологического оборудования, машин, меха­низмов;

организационно-технические мероприятия (малошумные технологические процессы, оснащение машин дистанционным управлением, рациональный режим труда и отдыха рабо­тающих и т. д.);

- применение средств индивидуальной защиты;

- профилактические мероприятия медицинского характера.

7.6. Пожарная безопасность

Поскольку в ходе работы используется электрооборудование, то велика вероятность образования электрических зарядов, источниками которых может быть неисправное электрооборудование, курение, применение открытого огня. Возникновение электрических зарядов представляет серьезную пожарную опасность, так как их накопление при определенных условиях может привести к искровому разряду. Если энергия искрового разряда будет превышать мини­мальную энергию зажигания горючих сред, используемых при работе, то возможно возникновение пожара или взрыва.

7.6.1. Определение категорий помещений по НПБ 105-03*

Категории помещений по взрывоопасности и пожарной опасности определяются расчетным путем в соответствии с НПБ 105-03.

1) в лаборатории лборатория кафедры ХФП и ПП расчет ведется по ацетону. Расчет избыточного давления взрыва для горючих жидкостей (Р, кПа) проводится по формуле [46]:

Р = (P_max - P_o)*(m*Z/V_CB*р_т)*(100/C_cт)*(l/K_H) (7.3)

Где Р_max - максимальное давление взрыва стехиометрической газовоздушной

или паровоздушной среды в замкнутом объеме, допускается принимать

равным 900 кПа;

Р₀ - начальное давление, допускается принимать равным 101 кПа;

М - масса горючих жидкостей, вышедших в результате расчетной аварии в помещении, вычисляем по формуле:

М = m_p + m_емк. + m_св.окр. (7.4)

Где m_p - масса жидкости, испарившейся с поверхности разлива, кг;

m_св.окр. - масса жидкости, испарившийся с поверхностей, на которые нанесён применяемый состав, кг; m_св.окр.=0;

________________________________

* - Нормы государственной противопожарной службы МЧС России «Определение категорий помещений и зданий по взрывопожарной и пожарной опасности. НБП 105-03».

m_емк. - масса жидкости, испарившийся с поверхностей открытых ёмкостей, кг; m_емк. = 0;

При этом каждое из слагаемых в формуле (4) определяется по формуле:

m =W*F_u*T (7.5)

Где W - интенсивность испарения, кг/с*м² ;

F_u - площадь испарения, м³; принимается из условия что 1л горючей жидкости разливается на 1 м²;

Т - время испарения, с; принимаем равным 3600 с.

Интенсивность испарения определяется по формуле:

W=10^-6* η *M^1/2*P_нас (7.6)

Где η - коэффициент, принимаемый в зависимости от скорости и температуры воздушного потока над поверхностью испарения при температуре 22°С и скорости движения воздуха 0,1 м/с, принимаем равным 2,28;

М - молекулярная масса, г/моль; для ацетона равна 58,08 г/моль;

Р_нас= давление насыщенного пара, кПа; для ацетона определяется по формуле: lgР=6,37551-1281,721/(237,088+t_p) (7.7)

Где t_p – расчётная температура, ^оС, в качестве которой следует принимать максимально возможную температуру воздуха в данном помещении в соответствующей климатической зоне или максимально возможную температуру воздуха по технологическому регламенту с учётом возможного повышения температуры в аварийной ситуации; t_p=61^оС

lgР=6,37551-1281,721/(237,088+61)=2,075

Р_нас=119,05 кПа

W=10^-6*2,28*(58,08)^1/2*119,05=2,07*10^-3

Z - коэффициент участия горючего во взрыве, принимаем равным 0,3;

V_св. - свободный объем помещения,м³; составляющий 80% объёма геометрического;

V_св. = 3*6*5*0,8 = 72м³

Плотность газа определяется по формуле:

р_г = М / [V_t(1+ 0.00367) * t_p] (7.8)

V_t - мольный объем, равный 22,412 моль/л;

С_ст. -стехиометрическая концентрация ЛВЖ, вычисляется по формуле:

С_ст.= 100/(1+4,84 β), (7.9)

Где β - стехиометрический коэффициент кислорода в реакции сгорания и определяется по формуле:

β = n_c + (n_H-n_X)/4 – n_o/2, (7.10)

Где n_с, n_н, n_о, n_X - число атомов углерода, водорода, кислорода, галоидов в молекуле горючего;

К_н - коэффициент, учитывающий не герметичность помещения, равен 3 Получаем:

β = 3+6/4-1/2=4

С_ст= 100/(1+4,84*4) = 4,91

р_г = 58,08/[22,413(1+0,003677*61)]=2,12 кг/м³

m = 2,07*10^-3*1*3600 = 7,452 кг

ΔР = (900-101)*(7,452*0,3/72*2,12)*(100/4,91)*(1/3) =79,4 кПа

При ΔР>5 кПа и t_всп<28°С, следовательно помещение относится к категории А.

Лаборатория 2 (пресс)

Расчет категории помещения находим по стеариновой кислоте, сере, сульфенамиду Т.

G_ст.к-та=0,0015 кг; G_сера=0,012 кг; G_{сульф.Т}=0,0024 кг;

Q_{hi сера}=92 МДж/кг;

Q_{hi ст.к-та}=10,5 МДж/кг;

Q_{hi сульф.Т}=38 МДж/кг;

S=10 м²;

Q=0,0015*10,5+0,012*9,2+0,0024*38=0,016+0,011+0,1=0,13 МДж;

g=0,13/10=0,01 МДж²

т.к удельная пожарная нагрузка равна 0,01 МДж²,то помещение относится к категории В₄.

7.6.2. Предупреждение пожаров и взрывов

Опасными факторами пожара, воздействующими на людей, являются открытый огонь и искры, повышенная температура окружающей среды, предметов, токсические продукты горения, пониженная концентрация кислорода.

Противопожарная защита обеспечивается системой предотвращения пожара и системой противопожарной защиты. Предотвращение пожара достигается предупреждением образования горючей среды.

Лаборатория обеспечена средствами пожаротушения, к которым относятся пенные огнетушители (ОХП-10, ОВП-10, ОУ-8, ОП-10), асбестовое волокно, сухой песок, а также вода. Для тушения ЛВЖ и ТЖ применяется углекислотный огнетушитель или химический пенный ОХП-10. Тушение электроустановок под напряжением производится с помощью ОУ-2 (не допускается тушить водой, ОХП-10).

В случае возникновения в лаборатории загорания и как следствие – пожара, необходимо выключить газ, вентиляцию, электроэнергию, вынести из помещения опасные вещества, сообщить о возникновении пожара и приступить к ликвидации загорания. Для сигнализации о пожаре установлены датчики ДТЛ. Необходимо провести эвакуацию людей из здания, которая условно подразделяется на три этапа:

1) движение людей от наиболее удалённого места их постоянного пребывания до эвакуационного выхода;

2) движение людей от эвакуационных выходов из помещения до выходов наружу (движение по коридорам или лестницам);

3) движение людей от выходов из загоревшегося здания и рассеивание их по территории предприятия.

Заключение

В ходе раздела рассмотрены:

-пожароопасные и токсические свойства материалов;

-категории взрыво- и пожароопасности помещения по ПУЭ и выбрано взрывозащищенное электрооборудования;

-потенциально опасные операции и указаны меры предосторожности при проведении этих операций;

-охарактеризованы санитарно-гигиенические условия лаборатории:

-микроклимат рабочей зоны;

-вентиляция и отопление;

-освещенние помещения; осуществлен расчет количества ламп для обеспечения норм безопасности;

-Шум и вибрация; Для соответствия санитарным нормам, в лабораториях используются звукоизоляционные кожухи, оборудование устанавливается на массивный фундамент на виброоснове.

-Описаны мероприятия и средства по пожарной защите и представлен расчёт пожарной категории помещения по НБП 105-03.

8. Промышленная экология

Введение

Важным требованием современности является экологизация науч­ных исследований, т.е. повышение эффективности использования объек­тов исследования наряду с улучшением качества природной среды. Це­лью раздела «Промышленная экология» является выявление влияния на природную среду выполнения дипломной работы.

Влияние человеческой деятельности на природу возрастало не только из-за увеличения численности населения, но и благодаря использованию все более мощной техники и различного производственного оборудования. Предупреждению нежелательных и необратимых нарушений характеристик окружающей среды может способствовать только комплексный подход в решении экологических проблем. Он направлен на создание экологически безопасных малоотходных производств и включает разработку таких научно-исследовательских и практических подходов по экологизации процессов.

Общие положения.

В данной работе проводилась химическая модификация СКИ-3 липидами и белками. Объектами исследовательской работы были резины, в состав которых входят синтетический цис-1,4-полиизопрен, сера, сульфенамид Т. В ходе данной работы загряз­нение окружающей среды могло производиться при использовании сыпучих ингредиентов и паров ацетона. Поскольку трудно оценить влияние на окружающую среду проведения дипломной работы из-за малого количества используемых веществ, можно сказать, что ущерб, нанесенный окружающей среде, незначительный.

Химическая промышленность является одним из наиболее мощных источников загрязнения окружающей среды, которые могут образовываться на каждой из стадий производства какого-либо продукта химической промышленности. Наи­более вредное воздействие на окружающую среду оказывает оказывает производство и утилизация шин и РТИ. Вследствие этого наиболее перспективным следует признать ис­следования, направленные на минимизацию образования устойчивых к разложению отходов, а также их использование в качестве вторичных сырьевых ресурсов (например, регенерат).

8.1. Защита атмосферы

При выполнении дипломной работы возможны выбросы в атмосферу вредных веществ: пыли при смешении, газов при вулканизации (СО₂ и др.), паров ацетона. Во время вулканизации возможны выбросы паров вулканизующих агентов. Для уменьшения выбросов в атмосферу возможно использование следующего комплекса мероприятий:

-применение эффективных очистных аппаратов (оборудо­вания) и сооружений;

-соблюдение работы очистных сооружений, постоянного контроля за их работой;

-сохранение чистоты воздушного бассейна при ремонте очистных сооружений, труб, шахт, аэрационных фо­нарей с указанием сезонов и очередности ремонта;

-снижение выбросов вредных химических веществ и пред­отвращением залповых выбросов при особо опасных метеороло­гических условиях, переходом на более качественное топливо (с меньшими выделениями вредных химических ве­ществ в атмосферу);

-сокращение наиболее вредных производств.

Одним из основных способов снижения воздействия производства на воздушную среду является по­вышение эффективности очистки и обезвреживания воздуш­ных выбросов. Существуют различные схемы классификации процессов очистки и обезвреживания выбросов в воздушную среду.

В данном случае можно предложить аппарат фильтрационной очистки.

К аппаратам фильтрационной очистки относятся тканевые, зернистые, волокнистые и другие типы фильтров Основным достоинством аппаратов этой группы является возможность достижения 99%-й степени очистки отходящих газов (воздуха). При этом запыленность воздуха (газов), прошедшего очистку, составляет не более 30 мг/м³.

Для очистки воздуха в лаборатории рекомендуется использовать местную вытяжную вентиляционную систему (зонты, рукава, кожухи, вытяжные шкафы и т.д.) с последующей очисткой запыленного воздуха (газов) в аппаратах-пылеуловителях (циклоны (рис.7.1)). Очищенный от пыли воздух (газы) выбрасывается в атмосферу, подвергается дальнейшей очистке от газовых составляющих.

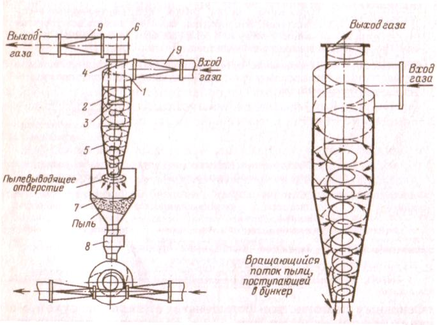

Рис. 8.1. Циклон:

/- входной патрубок; 2- корпус; 3- выхлопная труба; 4 - винтовая крышка; 5- конус­ная часть; 6 - улитка для выхода газа; 7- бункер; 8 - пылевой затвор; 9 - переход

8.2. Очистка сточных вод

Химические предприятия потребляют большие количество свежей воды. Она используется в производственном цикле, на вспомогательных участках, для бытовых целей. Вода может быть охлаждающим агентом в теплообменной аппаратуре, ее используют для мытья полов, оборудования. И вода, в конечном счете превращается в сточную. Выделяют следующие группы сточных вод: производственные, бытовые и атмосферные.

Вода нам необходима для охлаждения валков вальцев, пресс-форм вулканизационнго пресса, после прохождения в которых она считается условно чистой, следовательно, ее можно вернуть в процесс (рис. 7.2.). Для этого предназначен специальный насос, с помощью которого осуществляется рецикл воды.

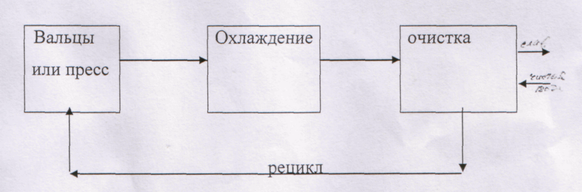

Рис 8.2. Принципиальная схема рециркуляции воды.

Для очистки производственных сточных вод от различных примесей и загрязнений используют механические методы очистки, например процеживание: сточные воды процеживают через решетки и сита с целью извлечения из них крупных примесей для предотвращения засорения труб и каналов. Решетки устанавливают на пути движения жидкости.

В качестве растворителя в работе использовался ацетон, утилизация которого проводилась путём сливания в специальную ёмкость для слива органических веществ, с дальнейшей передачей специализированным службам (занимающимся утилизацией химических отходов).

8.3. Утилизация отходов

При выполнении экспериментальных исследований возможно образование отходов на каждой стадии:

Приготовление резиновой смеси – получение брака посредством излишнего или неправильного добавления ингредиентов;

Вулканизация резиновых смесей – брак за счёт явления недовулканизации и перевулканизации смеси;

Вырубка образцов – получение нестандартных образцов (тупой нож), остатки листов резины, непригодных для вырезки образцов;

Физико-механические испытания - после однократного испытания образцы приходят в негодность и не возможно их дальнейшее испытание.

При выполнении работы брак был по минимуму, после испытаний образцы выбрасывались в мусорный контейнер бытовых отходов.

Способы утилизации отходов - для производства, налаженного в промышленных масштабах возможны следующие способы утилизации отходов: изготовление резиновой крошки, которую применяют при производстве резиновых ковриков, изготовление звукоизолирующей и виброгасящей плитки для трамвайных путей и железнодорожных переездов и т.п.

8.4. Контроль состояния окружающей среды

Для контроля состояния окружающей среды проводится мониторинг источников загрязнения, который включает в себя, присутствующий в данной работе, точечный стационарный источник загрязнения (вредные испарения использовавшегося растворителя). При организации систем мониторинга обычно исходят из установления приоритетов на основе имеющейся со­вокупности критериев. Для мониторинга загрязнений был рекомендован следующий перечень: 1) величина фактического или потенциально возможного влияния на здоровье и благополучие человека, на климат или экосистемы (сухопутные и водные); 2) склонность к деградации в окружающей природной среде и накоплению в организме человека и пищевых цепочках; 3) возможность химической трансформации в физических и биологических системах, в результате чего вторичные (дочер­ние) вещества могут оказаться более токсичными или вред­ными; 4) мобильность (подвижность); 5) фактические или возможные тренды (тенденции) кон­центраций в окружающей среде и в организме человека; 6) частота и/или величина воздействия; 7) возможность измерений на данном уровне в различных средах; 8) значение для оценки положения в окружающей природ­ной среде; 9) пригодность с точки зрения всеобщего распространения для равномерных измерений в глобальной и субрегиональной программах.

8.5. Эколого-экономическая оценка

В ходе данной работы загрязнение окружающей среды могло производиться при использовании сыпучих ингредиентов и паров ацетона. Поскольку трудно оценить влияние на окружающую среду проведения дипломной работы из-за малого количества используемых веществ, можно сказать, что ущерб, нанесенный окружающей среде незначительный.

Отсутствие на территории нашей страны климатических зон, пригодных для произрастания каучуконосных растений, делает наиболее перспективным поиск путей направленной модификации синтетических каучукоподобных полимеров с целью получения материала, способного заменить натуральный каучук (НК) по технически важным физико-химическим параметрам

НК обладает лучшими свойствами по сравнению с синтетическими аналогами, что связано с наличием в нём белковых включений. Поэтому, модификация СКИ белковыми фрагментами, представляется, одним из наиболее перспективных способов улучшения потребительских свойств СКИ. Модификация синтетического каучука должна обеспечивать улучшение свойств смесей и резин по целому ряду показателей: когезионных свойств смесей, упруго-гистерезисных, адгезионных и усталостных свойств резин.

Целью нашей исследовательской работы являлось изучение физико-механических свойств цис-1,4-полиизопрена, модифицированного биологически активными системами.

Проведенные исследования показали, что модифицированный синтетический цис-1,4-полиизопрен обладает лучшими вулканизационными характеристиками, относительно контрольного каучука, а именно сократилось время достижения оптимума вулканизации, увеличилась скорость вулканизации. Проведенный нами эксперимент не нанес значительного ущерба окружающей среде: не производились вредные выбросы в атмосферу. Исследовательская работа проводилась для улучшения физико-механических свойств и конкурентоспособности с НК.

Полученный материал найдет свое применение в изделиях, в которых необходим высокий модуль и малое время вулканизации.

В настоящее время способ утилизации, модифицированного СКИ-3 липидами и белками не изменился. Утилизация полученного материала является темой последующих работ.

Заключение

1. При проведении работы выбросы в атмосферу были сведены к минимуму и проводились все меры для уменьшения выбросов вредных веществ в атмосферу.

2. Для очистки сточных вод в лаборатории использовались все необходимые методы очистки.

3. В данной работе не предусмотрены способы утилизации отходов.

4. Для контроля состояния окружающей среды предусмотрен мониторинг источников загрязнения.

5. Проведенный эксперимент не нанес значительного ущерба окружающей среде и был разработан конкурентоспособный материал.

9. Экономическая часть.

Введение

В связи со все возрастающим применением в промышленности белков, ведутся интенсивные работы по модификации и изучению их свойств.

Модификация проводится с целью повышения эффективности путем добавления специальных добавок (модификаторов), способствующих лучшему взаимодействию их с каучуком, что ведет к улучшению свойств резин.

В данной работе стоит задача исследования влияния белкового комплекса липидов на структуру и свойства полиизопренового каучука. Таким образом, представляется перспективным использование комплекса на основе липидов с белками для улучшения прочностных и вулканизационных характеристик полиизопрена.

Экономическая часть состоит из трёх частей:

• Расчета затрат на проведение работ;

• Расчёт сетевого графика;

• Расчета экономической эффективности.

Таблица 9.1

Суммарные затраты на проведение исследования.

Затраты на электроэнергию

Таблица 9.2

Затраты на воду для технологических целей.

Расчет амортизации приборов и оборудования.

Формула расчета: p=∑ S*N*t/365*10

Где S - стоимость единицы оборудования, руб.

N - норма амортизации оборудования, %

t - время использования, дни

Таблица 9.3

Отчисления на оборудование.

Накладные расходы составляют 100% от заработной платы

Таблица 9.4

Расчет материальных и сырьевых затрат.

Транспортно-заготовительные расходы составляют 5-10% от стоимости материально-сырьевых затрат.

Таблица 9.5

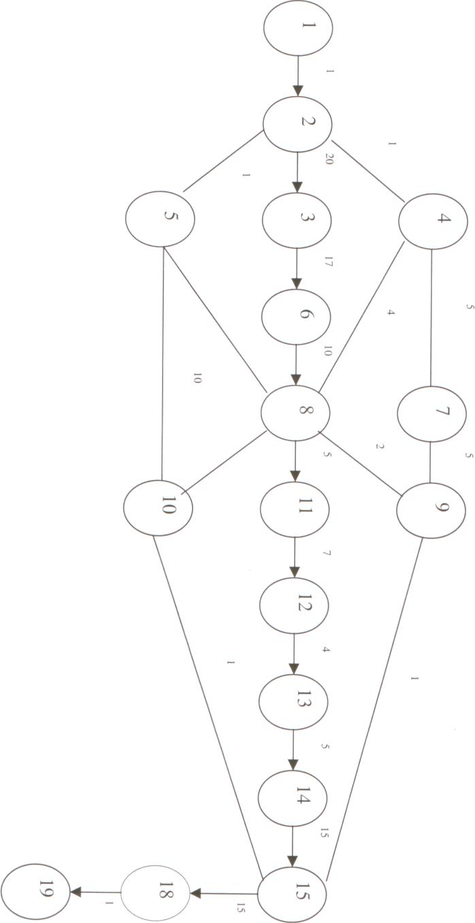

Расчет сетевого графика табличным методом.

Параметры работ сетевого графика.

Таблица 9.6

Параметры сетевого графика.

Транспортно-заготовительные расходы составляют 5-10% от стоимости материальных и сырьевых затрат.

Таблица 9.7

Расчет заработной платы и начисления на социальное страхование.

Взносы на социальное стррахование определяются в размере установленном в процентах от общей суммы основной и дополнительной заработной платы. Для работников в химической промышленности составляет 14%.

Таблица 9.8

Суммарные затраты на выполнение работы.

Экономическая оценка результатов работы.

Поскольку отсутствует необходимая информация по количественной оценке экономической эффективности результатов теоретической работы, поэтому производится качественная оценка научно-технической эффективности этих результатов. Она носит экспертно-вероятностный характер и производится посредством априорного ранжирования оценок экспертов. Для проведения экспертной оценки используются девять основных факторов, характеризующих научно-техническую и экономическую эффективность теоретических работ (табл. 9.9). Корректировочные коэффициенты характеризуют значимость рассматриваемых факторов с точки зрения комплексной оценки научно-технической и экономической эффективности работы (принимаются от 1,0-1,4).

Таблица 9.9

Экономическая оценка результатов работы.

В таблице 9.10 представлена расшифровка факторов с соответст­вующими внутрифакторными рангами. Использование при проведении коллективной экспертной оценки "двойных рангов" (т.е. внутрифакторных и межфакторных), а также различных знаков влияния и сравнительно большого коли­чества основных факторов позволяет добиться большей степени вероятности достоверной оценки результирующей научно-технической и экономической эффективности работ.

Таблица 9.10

Оценка результирующей научно-технической и экономической эффективности работ.

Величина результирующей комплексной балльной оценки научно-технической и экономической эффективности теоретических работ (Э_т) определяется по формуле

Э_т=∑K_i*Э_i/n , (баллов) (9.1)

i=1

где Э_i - дифференцированная оценка научно-технической и эконо­мической эффективности теоретической работы по характеризующему её i-му основному фактору (в баллах). Э_i = 1-5; знаки влияния факторов на Э_т: "+", "-";

K_i - корректировочный коэффициент эффективности i-го фактора, учитывающий степень влияния этого фактора на результирующий показатель эффективности Э_т; K_i = l,0 - 1,4;

n - число учитываемых основных i-х факторов, характери­зующих рассматриваемую эффективность Эт*n = 9.

Предложенный в данной дипломной работе метод модификации 1,4-цис-полиизопренового каучука (СКИ-3) и резиновых смесей на его основе липидами и белками является очень перспективным, и в этом направлении еще ведется науч­ная работа.

Э_т = (1,4*1+1,3*2+1,3*3+1,2*1-1,0*2-1,0*1-1,2*1-1,0*4+1,2*1)/9 = 0,23, что соответствует среднему уровню эффективности теоретической работы.

В настоящее время эталоном для каучуков общего назначения является натуральный каучук, который широко используется за рубежом. В нашей стране большое распространение получили синтетические каучуки, в част­ности СКИ-3. Однако СКИ-3 уступает НК по ря­ду важных свойств: когезионной прочности, сопротивлению раздиру и дру­гим. Поэтому актуальной проблемой является приближение свойств СКИ-3 к уровню свойств НК путем химической модификации.

Существенно поднять уровень свойств СКИ-3 можно путем введения в него не каучуковых компонентов НК или их синтетических аналогов как фи­зических добавок, также модификацией.

Приведенные ранее исследования по модификации СКИ-3 липидами и белками, как на стадии синтеза, так и в процессе переработки, показали перспективность данного процесса.

Целью нашего исследования, было изучение влияния липидов и белковых фрагментов на свойства СПИ и полученных эластомерных композиций на его основе.

Таким образом, проведенная экспериментальная работа показала, как благоприятно влияют введённые группы на комплекс свойств 1,4-цис-полиизопренового каучука.

Чтобы обосновать экономический эффект от введения липидного остатка биомассы проводим упрощённый расчёт без учёта затрат. При получении экспериментального материала помимо стандартных компонентов (см. табл. 8.4) вводился липидный остаток биомассы в количестве 0,005 м.ч.. Себестоимость 1 кг смеси без белковых включений составляет 14,82 рубля, а поскольку вводимая биомасса является отходами другого производства – то себестоимость 1 кг получаемого продукта снижается на 0,005% и составляет 14,81. В результате при увеличении эксплуатационных характеристик материала наблюдается небольшое снижение экономических затрат.

10. Выводы

1. Установлено, что введение липидного остатка биомассы Rhodobacter capsulatus, соевого белка и соевой муки существенно повлияло на вулканизационные характеристики резиновых смесей на основе СКИ-3: уменьшился индукционный период вулканизации, также снизилось время достижения оптимума вулканизации по сравнению с не модифицированными смесями. Возросла скорость вулканизации у резиновых смесей, в которые был введен липидный остаток биомассы Rhodobacter capsulatus, тогда как в резиновых смесях с соевым белком и соевой мукой данный показатель увеличился при введении не более одной массовой части модификатора.

2. Показано, что введение липидного остатка биомассы Rhodobacter capsulatus не способствует увеличению когезионной прочности резиновых смесей на основе СКИ-3 до уровня НК, что может указывать на пластифциирующий эффект липидов. Резины на основе СКИ-3 обладают более высокой прочностью при содержании 0,075 мас. ч. липидного остатка в каучуке, по сравнению с немодифицированными резинами.

3. Установлено, что условное напряжение при 100%-ом удлинении резиновой смеси растет с увеличением содержания белка (до 10 мас. ч.) и соевой муки. Прочность смеси падает с увеличением содержания соевого белка и растет с увеличением содержания соевой муки (до 10 мас. ч.).

4. Показано, что введение соевого белка (до 10 мас. ч.) существенно увеличивает напряжение, в вулканизате превышая уровень резин на основе НК, при этом снижаются прочностные свойства.

5. Установлено, что введение соевой муки в количестве до 6 мас. ч. несколько улучшают механические свойства резин, не превышая при этом уровень свойств резин, содержащих соевый белок..

6. Рассмотрены пожароопасные и токсилогичесие свойства материалов, категории взрыво- и пожароопасности электроприборов и оборудования, микроклимат и освещенность рабочей зоны, где проводился эксперимент. Доказано, что помещение лаборатории относится к пожароопасным, категории А.

7. Проведен упрощенный экологический анализ. Показано, что проведенная экспериментальная рабата не нанесла значительного ущерба окружающей среде.

8. Проведенные исследования показали перспективность проведения модификации синтетического полиизопрена липидным остатком биомассы Rhodobacter capsulatus, соевым белком и соевой мукой с целью получения каучука, резиновых смесей и вулканизатов на его основе с улучшенным комплексом свойств.

11. Список литературы

1. Возниковский А.П., Дмитриева И.П., Клюбин В.П. и др. //Международная конференция по каучуку и резине. М. 1994.
   Т. 2. С. 499-506.

2. Таnaka, Y. //Inter. Rubber Conf. Cobe. 1995. P. 27-30.

3. Соmpoz-Lopez E., Palacios J. //J. of Polymers Sciens. 1976. V. 14.

4. Golub U.A., Fugua P.S., Bhacea N.S. //J. of the Amer.Chem. Soc. 1962. V. 84. N 24. P. 4981-4982.

5. Baba, T., Allen, C.M. //Archs Biochem. Biophys. 1980. N 200. P. 474.

6. Allen, C.M., Keenan, M.O., Sack, J. //Archs Biochem. Biophys. 1976. V. 61. N 175. P. 236.

7. Натуральный каучук. Пер. с англ. //Под ред. А. Робертса. М.: Мир, 1990. Т.1. С. 82.

8. В патенте США № 4638028.

9. Евдокимова О.А., Шестаков А.С., Моисеев В.В. Некоторые особенности биогенеза натурального каучука: Тем. обзор. М.: ЦНИИТЭнефтехим. 1993. С. 18.

10. Gorton, A.D.T., Pendle, T.D. //International. Rubber Conference. Kuala Lumpur. 1985.

11. Ho, C.C., Subramanian, A., Wong, W.,M. //In Proc. Int. Rubber. Conf. Kuala Lumpur. 1975. V. 2. P. 441.

12. Cockbain, E.G. //Rubb. Age. 1948. N 62. P. 649.

13. Pendle T.D. //Recent advances In Latex technology. Seminar Rarers. Hartfort, U.K. 1993. P. 49-56.

14. Oqyra Kyozo // Kovyncu, Kubunshi, High Polim. 1983 V.32 N.12 P.835-857

15. Buofutur. 1987 N.55 P.74

16. Богачева Е.Н., Жуков Д.Н., Шишков А.В. и др // Биоорганич. хим. 1985 Т.11. N8.С.1130-1134

17. Исследование структуры и состава полимера, синтезированного биохимическим способом. Отчет НИИШП N 7-8-82. 1983.

18. Грегг. Е.С., Макей Дж.// Международный симпозиум по изопреновому каучуку М.1972

19. Burfield D., Chew L., Gan S. // J. Polimer. 1976 V.17. August. P.713-716

20. Shimomura Y., White J., Spruiell J. // Int. Appl. Pol. Sci. 1982 V.27 N.9 P.3553-3567

21. Масагутова Л.В., Полуэктова Л.Е., Сапронов В.А. и др // Препринты международной конференции по каучуку и резине М. 1984 А-59

22. Полуэктова Л.Е., Микуленко Н.А., Масагутова Л.В. // Всесоюзная научно-техническая конфиренция по полиизопрену М. 1987 С. 26

23. Лонина Н.И. Исследования модификации синтетического полиизопрена аминокислотами и их производными // Автореф. дисс. к. х. н. М. 1979

24. Масагутова Л.В., Полуэктова Л.Е. Исследования структуры, состава и свойств усовершенствованных каучуков, резин на их основе. Отчет НИИШП N 8-59-87 М. 1988 N госрег. 01860046620

25. Лыкин А.С., Масагутова Л.В., Полуэктова Л.Е. Оценка современного уровня качества синтетического полиизопрена и основные направления работ по его усовершенствованию. Отчет НИИШП N 7-145-85 М. 1985 N госрег. 01890069543

26. Кестнер А.И. // Успехи химии. 1974 Т. 43 N. 8 С. 1480-1508

27. Моисеев В.В., Попова О.К., Косовцев В.В. и др. Применение белков при получении эластомеров. Тем. обзор М. ЦНИИТЭнефтехим 1985

28. Полесская С.Ф., Конкон А.А. // Ж. ВХО им. Д.И. Менделеева. 1970 Т. 15 N 6 С. 711

29. Туторский И.А., Потапов Е.Э., Шварц А.Г. Химическая модификация эластомеров. М. Химия 1993

30. Пат. 3313749 (США) 1967

31. Baker C. // NR Technical Bulletine 1974

32. Имнадзе Е.Г. Модификация водной дисперсии синтетического цис-1,4-полиизопрена серосодержащими аминокислотами Дисс. к. х. н. М. 1987

33. Пат. 57-10881 (Япония) 1982

34. Коршак В.В., Штильман М.И. Полимеры в процессах иммобилизации и модификации природных соединений 1984

35. Потапов Е.Э. // Всесоюзная научно-техническая конфиренция по полиизопрену М. 1987 С. 24

36. Алексеенко В.В., Исмаилова Д.Ю., Алексеева В.В. и др. // Научно-техническая конфиренция “Биотехнологические и биотехнические процессы в мясной и молочной промышленности” М. 1987 С. 68

37. Пат. 1426985 (СССР) 1982

38. Агалакова Н.В., Хлебов Г.А., Филатова Л.И.// Научно-техническая конфиренция “Разработка и внедрение безотходных технологий, использование вторичных ресурсов - пути повышения эффективности производства” Киров. 1986 С. 13

39. Kramer R., Wuthrich C., Bollier C. // Biochem. Et. Biophys. Acta. 1978 V.32 N.507 N 3 P.381-394

40. Баранец И.В., Новикова Г.Е., Марей А.И. физические и механические свойства новых эластомеров. М.: ЦНИИТЭнефтехим. 1978. С.25-30

41. Марей А.И., Новикова Г.Е., Петрова Г.П. и др. //Каучук и резина. 1974. № 2. С. 5-7

42. Кошелев Ф. Ф., Корнев А. Е., Буканов А. М. Общая технология резины. // «Химия»,1978, Москва, С. 528

43. Кейтс М. «Техника липидологии», издательство «Мир», Москва, 1975

44. Моисеев В.В. и др. Применение белков при получении эластомеров. Обзор. М., 1985

45. Cheritat R., Coutchouc 1959, v. 36, No. 9, f.382, p. 1191

46. Пожаровзрывоопасность веществ и материалов и средства их тушения. Справочник т.1-2. - М.: Химия, 1990

47. Вредные вещества в промышленности. Под редакцией Н.В.Лазарева, И.Д.Гадискиной. Л.,Химия, 1977, т.3,608с.

48. Бобков А.С., Блинов А.А., Роздин И.А., Хабарова Е.И. Охрана труда и экологическая безопасность в химической промышленности. - М.: Химия, 1997.

49. Справочник по охране труда // под редакцией Вареник О.Н. // М. электронное изд., 2003

Характеристики

Список файлов реферата
