Текст из файла (страница 2)

Витковой изоляцией служит пропитанная маслом изоляция проводов марок ПЭЛБО, ПБ (круглые сечения проводов) и ПББО (прямоугольные сечения)- Конструкция главной изоляции, предназначенной для изоляции обмоток друг от друга, от бака и от остова, представлена на рис 1.14.

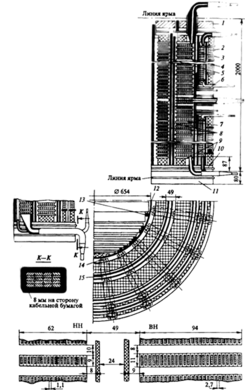

Ряс. 1.14. Обмотки трансформатора по рис. 1.13: 1 — стальное прессующее кольцо; 2 — обмотка тонкого регулирования; 3 — обмотка грубого регулирования; 4 — обмотка ВН; 5 — обмотка НН; 6— угловая изоляционная шайба; 7— междукатушечные прокладки; 8— изоляционные цилиндры; 9 — опорные кольца из электроизоляционного картона; 10 — ярмовая изоляция из электроизоляционного картона; // — уравнительная изоляция; 12 — деревянная планка; 13 — деревянный стержень; 14, 15 — рейка из электроизоляционного картона

Отводы и вводы

Электрическое соединение обмоток ВН и НН с электрическими сетями осуществляется (см. рис. 1.13) при помощи отводов (изолированных проводников, укрепленных внутри бака трансформатора) и вводов (проходных фарфоровых изоляторов, сквозь которые проходит токоведущий стержень).

Токоведущий стержень ввода должен быть надежно изолирован от заземленной крышки бака как со стороны масла, так и со стороны воздуха (рис- 1-15).

С увеличением напряжения размеры вводов увеличиваются, а их конструкция усложняется. Вводы на напряжение 110 кВ и выше делаются маслонаполненными.

Арматура бак трансформатора. Бак трансформатора недопустимо полностью заполнять маслом и закрывать герметически, так как в этом случае он был бы неизбежно разрушен давлением, возникающим в баке при увеличении объема масла при колебаниях температуры. Поэтому приходится заполнять бак маслом не полностью и сообщать воздушное пространство над маслом с окружающим воздухом. От соприкосновения с окружающим воздухом масло в трансформаторе окисляется и увлажняется, постепенно, теряя свои электроизоляционные свойства. Для уменьшения площади контакта масла с воздухом и стабилизации его изоляционных свойств баки масляных трансформаторов снабжаются расширителем — цилиндрическим сосудом из листовой стали, сообщающимся с баком (см. рис. 1,13, 1.16). Трансформатор, имеющий расширитель, значительно реже нуждается в сушке, очистке, регенерации масла или замене его новым.

Необходимыми принадлежностями расширителя являются указатель уровня масла и отстойник для грязи и влаги. Воздушный объем в верхней части расширителя сообщается с атмосферой при помощи трубки для свободного обмена воздуха, выведенной под расширитель (это исключает попадание в расширитель капель влаги).

Для увеличения поверхности, через которую происходит теплообмен между нагретым маслом и окружающей средой, на баке трансформатора устанавливаются охладители (в виде навесных радиаторов 5 на рис. 1.13). Охладители присоединяются к баку через патрубки с кранами, позволяющими производить замену и отсоединение охладителя при заполненном баке трансформатора. Для контроля температуры масла в верхней части бака используются ртутные, а в более мощных трансформаторах манометрические термометры или дистанционные электротермометры сопротивления. Измерительное устройство последних устанавливается на щите управления.

На патрубке между крышкой бака и расширителем устанавливается газовое реле, которое служит для обнаружения повреждений.

Рис. 1.15. Ввод для наружной установки на напряжение 35 кВ при токе до 250 А с токоведушей шпилькой, присоединяемой к отводу: 1 — медная шпилька; 2 — латунная гайка; 3 — латунный колпак; 4, 5 к 6 — стальные шпилька, гайка, шайба; 7 — резиновое кольцо; 6 — фарфоровый изолятор; 9 — стальной штампованный фланец; 10 — кулачок; 11 — резиновое уплотнение; 12 — токоведущая шпилька с изолирующей трубкой

Арматура бака трансформатора

Рис. 1.16. Арматура бака трансформатора: 1 — указатель уровня масла; 2 — пробка для заливки масла; 3 — трубка для свободного обмена воздуха; 4 — грязеотстойник; 5 — кран для отсоединения расширителя; 6 — газовое реле; 7 — выхлопная труба

При повреждениях, приводящих к незначительному местному нагреванию (ухудшение контакта в соединениях, нарушение изоляции между листами сердечника), происходит разложение твердой изоляции и масла, сопровождающееся выделением пузырьков газа. Поднимаясь вверх, пузырьки газа скапливаются в газовом реле, вытесняя из него масло. Это приводит к опрокидыванию поплавка, замыкающего сигнальный контакт.

При значительных повреждениях, сопровождающихся взрывообразным выделением газов (короткое замыкание одного или нескольких витков и т.п.), масло толчкообразно перемещается из бака в расширитель. Струя масла опрокидывает другой поплавок реле, который, замыкая соответствующие контакты, отключает трансформатор от сети.

Еще одно устройство, называемое выхлопной трубой (см. рис. 1.13 и 1.16), предохраняет бак трансформатора от механических деформаций при взрывообразных выделениях газа. Выход из выхлопной трубы герметически закрыт мембраной, рассчитанной таким образом, чтобы при повышении давления она разрушалась раньше, чем деформируется бак.
