Большой интерес представляет вопрос, как влияют отдельные конструктивные параметры сварочного генератора и параметры внешней цепи на указанные показатели. Это влияние описывается нелинейными дифференциальными уравнениями второго порядка, и точный учет его возможен только с использованием ЭВМ.

Нетрудно убедиться, что отклонения тока и напряжения генератора во время переходных процессов от установившихся значений будут равны нулю только в случае отсутствия магнитной связи между цепью якоря и цепью возбуждения. Однако практически это недостижимо, так как формирование крутопадающих внешних статических характеристик осуществляется именно за счет магнитного взаимодействия этих цепей. Уменьшение этой магнитной связи в отечественных сварочных генераторах рассматриваемой конструкции в основном достигается путем разнесения последовательной обмотки возбуждения и обмотки независимого возбуждения на разные полюсные сердечники.

Для практических целей также важно знать, что, пиковое значение тока короткого замыкания и минимальное значение напряжения холостого хода обратно пропорциональны. Генератор, у которого после обрыва короткого замыкания в первый момент времени минимальное напряжение холостого хода имеет относительно небольшое значение, будет иметь большой динамический пик тока короткого замыкания. По этой причине величина Ur min согласно ГОСТ 304-82 является основной величиной, характеризующей качество переходных процессов сварочного генератора. В соответствии с ГОСТ 304-82 она не должна быть меньше 24 В в режиме минимального тока и 37 В в режиме номинального тока.

Известно, что от величины I_к.р. зависит разбрызгивание металла при сварке. Чем больше эта величина при прочих равных условиях, тем больше разбрызгивание металла при сварке. Исследованиями установлено, что, уменьшая эту величину, у отечественных коллекторных сварочных генераторов можно уменьшить разбрызгивание металла в 2-3 раза.

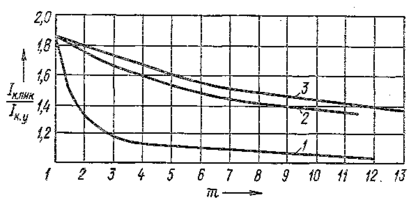

Рис. 4 - Зависимость относительного значения динамического пика тока короткого замыкания генератора ГСО-300 А от изменения параметров цепей якоря и возбуждения в диапазоне малых токов (U = 43 В; I = 225 А)

Зависимость перечисленных показателей качества переходных процессов сварочных генераторов от основных параметров может быть иллюстрирована расчетными кривыми, показанными на Рис.4 и 5 для отечественного сварочного генератора ГСО - 300А.

Из кривых на Рис. 4 и 5 видно, что наибольшее положительное влияние на относительное значение динамического пика тока короткого замыкания, а соответственно и на относительное значение минимального напряжения после обрыва короткого замыкания оказывает в данном случае увеличение индуктивности рассеяния обмотки независимого возбуждения, которое может быть осуществлено, например, включением дополнительного дросселя в эту цепь.

Средняя скорость нарастания сварочного тока в данном случае (при малой длительности) в большей степени уменьшается от увеличения индуктивности рассеяния обмотки якоря, которое может быть осуществлено, например, включением дополнительного дросселя в сварочную цепь. Влияние омических сопротивлений цепей на рассматриваемые показатели в данном случае менее ощутимо, однако всегда их увеличение улучшает динамические свойства генератора. Качественно похожие зависимости имеют и другие типы генераторов рассматриваемой схемы, однако эффективность влияния изменения параметров на показатели качества переходных процессов для каждого конкретного типа может быть другой и зависит в каждом случае от соотношения параметров сварочного генератора и длительности переходных процессов. Чем больше длительность коротких замыканий (сварка электродами больших диаметров), тем большее влияние оказывают омические сопротивления цепей и меньшее - их индуктивные сопротивления.

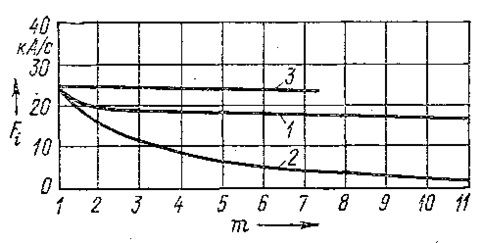

Рис. 5 - Зависимость средней скорости нарастания тока короткого замыкания генератора ГСО-300А от изменения параметров цепей якоря и возбуждения в диапазоне малых токов (U = 62 В; I = 629 А; ∆t = 0,006 с)

Обозначения на кривых - см. Рис. 4.

Следует также учесть, что рассмотренная выше взаимосвязь Динамических свойств генератора с его параметрами носит приближенный характер и может быть использована на практике лишь для ориентировочного выбора основных способов улучшения сварочных свойств генераторов.

Более точный выбор таких способов требует детального исследования переходных процессов. Так, например, роль индуктивности рассеяния цепи якоря сварочного генератора не ограничивается описанным выше влиянием на экстремальные значения тока и напряжения при ступенчатых возмущениях по длине дуги. Индуктивность цепи якоря генератора благоприятно влияет на процесс сварки также и в связи с наведением в ней ЭДС самоиндукции при возникновении скоростных возмущений по длине дуги. Более подробный анализ этого влияния можно найти в литературе по сварке.

Принципы построения у генераторов жестких внешних статических характеристик для автоматизированной сварки значительно проще, чем крутопадающих характеристик. Это объясняется тем, что любой коллекторный генератор общего применения имеет пологопадающую внешнюю статическую характеристику. Наклон этой характеристики, как известно, обусловливается в основном падением напряжения в элементах омического сопротивления цепи якоря и падением напряжения, связанным с размагничивающим действием поперечной и продольной реакции якоря. Для компенсации этих падений напряжения с целью получения более жестких характеристик сварочные генераторы имеют обычно небольшую последовательную обмотку возбуждения ОВП (см, Рис.1), МДС которой направлена согласно с МДС обмотки независимого возбуждения. Регулирование напряжения сварочного генератора в данном случае также осуществляется изменением тока возбуждения реостатом в цепи возбуждения. Некоторые генераторы с жесткими характеристиками выполняются с самовозбуждением.

Заключение

Сварочные генераторы - это сложные электромеханические устройства, которые представляют собой объединенные на общей базе двигатель внутреннего сгорания с необходимыми системами обеспечения его работы. А также мощный генератор со своими электронными системами и приборами контроля. Суть его работы проста. Механическая энергия вращения коленчатого вала двигателя преобразуется генератором в постоянный электрический ток с показателями, поддерживающими устойчивое горение сварочной дуги. Сварочные генераторы еще называют сварочными агрегатами. В результате последующей стабилизации, регулировки постоянного электрического тока и подачи его по проводам к металлическим деталям происходит их нагрев и соединение. У сварочных агрегатов есть уникальная, присущая только им особенность. Благодаря тому что электричество вырабатывает сам генератор, этот аппарат можно использовать в тех местах, куда электричество еще не проведено. Самый главный его недостаток - чрезвычайная громоздкость, большой вес и трудности в обслуживании. Из-за этого спрос на сварочные генераторы, применяемые в быту, невысок, и используют их весьма ограниченно.
