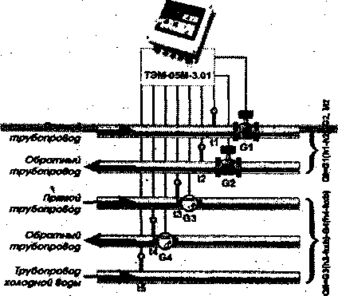

Рисунок 4. Схема установки ТЭМ-05МЗ

Теплосчетчики ТЭМ-05М предназначены для измерения, регистрации и коммерческого учета тепловых пара­метров в системах горячего водоснабжения, а также в закрытых и открытых системах теплоснабжения. Они применяются для работы на жилых, общественных и производственных зданиях самого широкого спектра: от офисов и коттеджей до промышленных предприятий, а также могут использоваться для автоматизированных систем учета, контроля и регулирования тепловой энергии.

Теплосчетчики имеют отличительные особенности и преимущества: отсутствие гидравлического сопротивления жидкости; возможность выбора типовой схемы установки; возможность выбора диапазона измерения расхода по месту монтажа самим потребителем; возможность объединения приборов в системы автоматизированного контроля и управления благодаря наличию у теплосчетчиков архива статистических данных о параметрах систем теплоснабжения и горячего водоснабжения, стандартных последовательных интерфейсов RS 232С, RS 485, адаптеров перено­са данных (АПД-01П, АПД-01С) и сервисного программного обеспечения.

Теплосчетчики ТЭМ-05М осуществляют автоматиче­ское измерение: расхода теплоносителя в трубопроводах систем теплоснабжения и горячего водоснабжения; температуры теплоносителя в трубопроводах систем теплоснабжения или горячего водоснабжения и в трубопроводах холодного водоснабжения; избыточного давления теплоно­сителя в трубопроводах (при наличии датчиков давления с токовым выходом); времени наработки при поданном напряжении питания; времени работы в зоне ошибок и вычисление: разности температуры теплоносителя в прямом и обратном трубопроводах (трубопроводе холодного водоснабжения); потребляемой тепловой мощности; объема теплоносителя, прошедшего по трубопроводам; потребленное количество теплоты.

Система индивидуального расчета за тепло широко распространена в ряде европейских стран и оценивает расход теплоты индивидуальными потребителями, например радиаторами центрального отопления. Она состоит из так называемого распределителя тепла и радиаторного термостата. Распределитель тепла устанавливается на каждый радиатор в квартире и фиксирует количество тепла, отданного радиатором. Можно использовать испарительный распреде­литель тепла «Экземпер» или электронный - «Допримо».

В испарительном распределителе тепла тепло радиатора действует на специальную жидкость в измерительной ампуле, которая испаряется в зависимости от температуры и продолжительности действия тепла от радиатора. Чем горячее радиатор и чем дольше его тепло действует на ампулу, тем больше испаряется жидкости. Количество испарившейся жидкости показывает, сколько тепла использует данный радиатор.

Чтобы компенсировать дополнительное уменьшение жидкости, которое воз­никает, например, летом, когда на радиатор светит солнце, ампулы содержат определенный переизбыток жидкости, представляющий собой излишек для так холодного испарения.

Электронный распределитель тепла с помощью датчика регистрирует температуру радиатора аккуратнее, быстрее и точнее, чем жидкостной.

Микросхема внутри распределителя моментально под­считывает, принимая во внимание малейшие температурные различия, величины, образовавшиеся из разницы между температурой датчика и закодированной темпера­турой помещения 20 °С (системах одним датчиком). Она переводит данные в цифровые величины для считывания.

Распределитель с двумя датчиками, помимо температуры радиатора, измеряет также температуру окружающей среды и из этих данных рассчитывает количество отданно­го радиатором тепла.

Показания распределителя считываются с жидкокристаллического дисплея прибора.

Радиаторный термостат позволяет регулировать количество тепла, отдаваемого радиатором, но, в отличие от обычного вентиля, он автоматически поддерживает желаемую температуру, создавая комфортную тепловую об­становку и экономя тепло.

Термостат состоит из двух основных частей - клапана и термостатической головки. Клапан увеличивает или уменьшает подачу горячей воды в радиатор под воз­действием поршня, положение которого регулируется термостатической головкой. Внутри нее расположен так называемый сильфон, заполненный специальным газом, изме­няющим свой объем в зависимости от температуры воздуха около термостатической головки.

Выбор желаемой температуры производится поворотом головки в определенную позицию.

Термостаты позволяют задать оптимальный тепловой режим в помещениях, например, в детской - теплее, а в комнатах, которые долгое время не используются, можно установить минимальную температуру, не расходуя лишнее тепло. Уезжая на длительное время, также можно уменьшить температуру во всех помещениях, причем термостат не позволит температуре опустится до того значения, ко­гда из-за сконденсировавшейся влаги могут быть повреждены мебель и оборудование.

Термостаты используют так называемое «бесплатное» тепло - тепло, выделяемое людьми, оборудованием и бытовой техникой, солнцем. Это тепло - источник дополнительной экономии средств, и, кроме того, применение термостата избавит от необходимости открывать зимой форточки для уменьшения температуры в помещениях, где слишком тепло, что значительно уменьшает риск простуды.

Список использованных источников

1. Гительман Л.Д, Ратников Б.Е. Энергетический бизнес. – М.: Дело, 2006. – 600 с.

2. Кравченя Э. М. и др. Охрана труда и основы энергосбережения: Учеб. пособие. – Мн.: ТетраСистемс, 2004. – 288 с.

3. Основы энергосбережения: Учеб. пособие / М. В. Самойлов, В. В. Паневчик, А. Н. Ковалев. 2-е изд., стереотип. – Мн.: БГЭУ, 2002. – 198 с.

4. Стандартизация энергопотребления - основа энергосбережения / П. П. Безруков, Е. В. Пашков, Ю. А. Церерин, М. Б. Плущевский //Стандарты и качество, 1993.

5. Тепловые сети СНиП 41-02-2003 (7 Теплоносители и их параметры).
