1 – фактический суточный; 2- двухступенчатый, эквивалентный физическому.

Первый период характеризуется коэффициентом начальной нагрузки k_и.н., равным 0,705 (физический смысл k_и.н. – отношение площади под графиком, характеризующим работу трансформатора с номинальной нагрузкой в период 0….. 20ч., к фактической нагрузке, представленной ступенью, составляющей по оси ординат 0,705 номинальной). Аналогично для второго периода определяют коэффициент перегрузки k _пер. = 1,27.

Таким образом, перегрузки определяются преобразованием заданного графика нагрузки в график, эквивалентный ему в тепловом отношении. Допустимая нагрузка трансформатора зависит от его начальной нагрузки, ее максимума и его продолжительности и характеризуется коэффициентом превышения (перегрузки), определяемой выражением:

(3)

а коэффициент начальной нагрузки:

(4)

где I_{э max} – эквивалентный максимум нагрузки; I_э.н. – эквивалентная начальная нагрузка, определяемая за 10ч. предшествующие началу ее максимума.

Эквивалентный максимум нагрузки (и эквивалентная начальная нагрузка) определяется по формуле:

(5)

где a₁, a_{2 ……..}a_n – различные ступени средних значений нагрузок в долях номинального тока; t₁,t₂,………t_n – длительность этих нагрузок, ч.

Формулы (3) и (4) используются для упрощения расчетов по сравнению с построением графиков, заданных на рис.1, если ступень задана или делаются проектные предположения. Следует также иметь в виду, что k_и.н. определяется не за 20ч., а за 10ч. во всех случаях формула (5) дает правильный результат.

Допустимые систематические перегрузки трансформаторов определяются нагрузочной способностью, задаваемой с помощью таблиц или же графически. Коэффициент перегрузки k _пер. дается в зависимости от среднегодовой температуры воздуха t_с.г., вида охлаждения и мощности трансформаторов, коэффициента начальной нагрузки k_и.н. и продолжительности двухчасового эквивалентного максимума нагрузки t_max. Для других значений t_max. допускаемый k _пер. можно определить по кривым нагрузочной способности трансформатора.

Если максимум графика нагрузки в летнее время меньше номинальной мощности трансформатора, то в зимнее время допускается длительная 1% - перегрузка трансформатора на каждый процент недогрузки летом, но не более, чем на 15%. Суммарная систематическая перегрузка трансформатора не должна превышать 150%. При отсутствии систематических перегрузок допускается длительная нагрузка трансформаторов током на 5% выше номинального при условии, что напряжение каждой из обмоток не будет превышать номинальное.

Допускается превышение напряжение трансформаторов сверх номинального:

- длительно – на 5% при нагрузке не выше номинальной и на 10% при нагрузке не выше 0,25 от номинальной;

- кратковременно (до 6 ч) в сутки – на 10% пери нагрузке не выше номинальной.

Дополнительные перегрузки одной ветви за счет длительной недогрузки другой допускаются в соответствие с указаниями завода – изготовителя. Так, для трехфазных трансформаторов с расщепленной обмоткой на 110кВ мощностью 20,40, и 63МВ∙ А допускаются следующие относительные нагрузки: при нагрузке одной ветви обмотки, равной 1,2; 1,07; 1,05 и 1,03, нагрузка другой ветви должна составлять соответственно 0; 0,7; 0,8 и 0,9.

Номинальная мощность каждого трансформатора двухтрансформаторной подстанции, как правило, определяется аварийным режимом работы подстанции: при установке двух трансформаторов их мощность выбирается такой, чтобы при выходе из работы одного из них оставшийся в работе трансформатор с допустимой аварийной перегрузкой мог обеспечить нормальное электроснабжение потребителей.

Номинальная мощность трансформатора S_ном, МВ∙ А на подстанции, числом трансформаторов n>1 в общем виде определяется из выражения:

(6)

где Р_р=Р_max k_I-II – расчетная мощность, МВт; Р_max – суммарная активная максимальная мощность подстанции на пятом году эксплуатации, МВт; k_{I-II –} коэффициент участия в нагрузке потребителей I-II категорий; k_пер – коэффициент допустимой аварийной перегрузки; cos φ – коэффициент мощности нагрузки.

Для двухтрансформаторной подстанции, то есть при n=2:

(7)

Для сетевых подстанций, где в аварийном режиме до 25% потребителей из числа малоответственных может быть отключено k_I-II обычно принимается равным 0,75……0,85 (единице он равен, когда все потребители относятся к первой категории) [4, с. 28].

Рекомендуется широкое применение складского и передвижного резерва трансформаторов, причем при аварийных режимах допускается перегрузка трансформаторов на 40% во время максимума общей суточной нагрузки продолжительностью не более 6 ч. в течение не более 5 сут. При этом коэффициент заполнения суточного графика нагрузки трансформаторов k_н в условиях его перегрузки должен быть не более 0,75, а коэффициент начальной нагрузки k _и.н. – не более 0,93.

Коэффициент заполнения графика нагрузки определяется следующим отношением:

(8)

где W – электропотребление (площадь под кривой нагрузки); Т – полное время по оси абсцисс.

Необходимо учитывать, что k_н – такой коэффициент заполнения, который имеет наибольшее значение во время аварийных режимов в течение пяти суток подряд.

Так как k_I-II<1, а k_пер>1, то их отношение k = k_I-II /k_пер, всегда меньше единицы, и характеризует собой резервную мощность трансформатора, заложенную при выборе его номинальной мощности. Чем данной отношение меньше, тем меньше будет резерв установленной мощности трансформатора и тем более эффективным будет использование трансформаторной мощности с учетом перегрузки.

Завышение коэффициента k приводит к завышению суммарной установленной мощности трансформаторов на подстанции. Уменьшение коэффициентов возможно лишь до такого значения, которое с учетом перегрузочной способности трансформатора и возможности отключения неответственных потребителей позволяет покрыть основную нагрузку одним оставшимся в работе трансформатором при аварийном выходе из строя второго.

Таким образом, установленная мощность трансформатора на подстанции:

(9)

В настоящее время существует практика выбора номинальной мощности трансформатора для двухтрансформаторной подстанции с учетом значения k = 0,7, то есть с учетом условия:

(10)

Формально эта формула выглядит ошибочной: Действительно, единицы измерения активной мощности – Вт, а полной (кажущейся) - В∙А. Есть различия и в физической интерпретации S и P. Но следует всегда полагать, что осуществляется компенсация реактивной мощности на шинах подстанций 5УР и 3УР и что коэффициент мощности cos φ находиться на уровне 0,92…..0,95 (tg на уровне 0,42….0,33). Такая ошибка, связанная с упрщением формулы (9) до (10), не превосходит инженерную ошибку 10%, которая включает в себя и приблизительность значения 0,7, и ошибку определения фиксированного P_max. Становиться объяснимым формула (1), где активная и полная мощность не различаются.

Таким образом, суммарная установленная мощность двухтрансформаторной подстанции:

(11)

При значении k = 0,7 в аварийном режиме обеспечивается сохранение около 98% P_max без отключения неответственных потребителей. Однако, учитывая высокую надежность трансформаторов, можно считать вполне допустимым отключение в редких, аварийных режимах какой – то части неответственных потребителей.

Условие покрытия расчетной нагрузки в случае аварийного выхода из строя одного трансформатора с учетом использования резервной мощности S_рез. сетей низкого и среднего напряжений определяется выражением:

(12)

При аварии одного из двух или более параллельно работающих на подстанции трансформаторов, оставшиеся в работе принимают на себя его нагрузку. Эти аварийные перегрузки не зависят от предшествующего режима работы трансформатора, являются кратковременными и используются для прохождения минимума нагрузки.

III. Трансформаторы главных понижающих подстанций

Проектирование подстанций с высшим напряжением 35….330 кВ, к которым относятся главные понижающие подстанции (ГПП), подстанции глубокого ввода, опорные, осуществляется на основе технических условий, определяемыми схемами развития энергосистемы (возможностями источников питания) и электрических сетей района, а также схемами внешнего энергоснабжения предприятия, то есть присоединения к подстанциям энергосистемы или ВЛ, схемами организации их ремонта и применением систем автоматики и релейной защиты [1, с. 20]

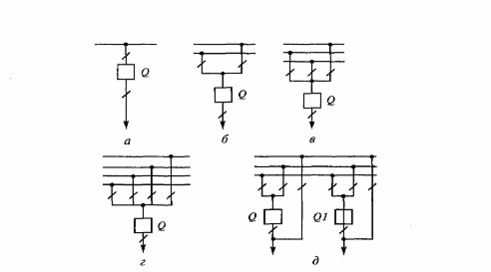

Рис.2 Схема присоединения потребителей к подстанциям энергосистемы -а…..г соответственно с одной, двумя, тремя, четырьмя системами сборных шин; д – с двойной системой шин.

На рис. 2 приведены схемы присоединения потребителей к подстанциям энергосистемы, которая все оперативные переключения производит выключателем Q. Самая простая схема показана на рисунке а, обычная на рисунке – б, редкая на рисунке г. Наиболее распространенная на ответственных районных подстанциях схема с двойной секционированной и обходной системами шин, что обеспечивает высокую надежность и маневренность управления с помощью выключателя QI.

Рис. 3 Варианты схем присоединения подстанция 5УР…… 3УР к воздушной линии.

Варианты схем присоединения подстанций 5УР5УР…… 3УР к воздушной линии отражены на рис. 3

В качестве необходимых данных при выборе трансформаторов ГПП необходимо знать:

- район размещения подстанции и загрязненность атмосферы;

- значения и рост нагрузки по годам с указанием ее распределения по напряжениям;

- значение питающего напряжения;

- уровни и пределы регулирования напряжения на шинах подстанции, необходимость дополнительных регулирующих устройств;

- режимы заземления нейтралей трансформаторов, значение емкостных токов в сетях на 10; 6 кВ;

- расчетные значения токов короткого замыкания;

-требующуюся надежность и технологические особенности потребителей и отдельных электроприемников [1, с. 20].

Выбор трансформаторов выполняется на расчетный период (пять лет с момента предполагаемого срока ввода трансформатора в эксплуатацию). Дальнейшее расширение подстанции, включая резерв территории, производиться с учетом возможности ее развития в последующие пять лет. Площадка подстанции должна размещаться вблизи центра электрических нагрузок, автомобильных дорог (для трансформаторов, мощностью 10МВ∙А и выше) и существующих инженерных сетей. Учитывается также и наличие железнодорожных путей промышленных предприятий.

На подстанциях устанавливается, как правило, не более двух трансформаторов. Большее их число допускается устанавливать на основе соответствующих технико – экономических расчетов и в тех случаях, когда на подстанциях требуются два средних напряжения, а по соотношению нагрузок, например 6 и 10 кВ, 10 и 3 кВ, не удается подобрать трансформатор с расщепленными обмотками.

При наличии крупных усредненных нагрузок и необходимости выделения питания ударных, резкопеременных и других специальных электрических нагрузок для производств, цехов и предприятий, преимущественно с электроприемниками I категории и особой группы I категории возможно применение трех и более трансформаторов с проведением соответствующего технико – экономического обоснования. В первый период эксплуатации при постепенном росте нагрузки подстанций допускается установка одного трансформатора при условии обеспечения резервирования питания потребителей по сетям среднего и низкого напряжений[1, с. 24].

Мощность трансформаторов выбирается таковой, чтобы при отключении наиболее мощного из них, оставшиеся в работе обеспечивали бы питание нагрузки во время ремонта или замены этого трансформатора с учетом допустимой перегрузки оставшихся в работе и резерва по сетям низкого и среднего напряжений. При установке двух трансформаторов и отсутствии резервирования по сетям среднего и низкого напряжений мощность каждого из них выбирается с учетом загрузки трансформатора не более чем 70% от суммарной максимальной нагрузки подстанции на расчетный период. При росте нагрузки сверх расчетного уровня увеличение мощности подстанции производиться, как правило, путем замены трансформаторов более мощными.

Трансформаторы должны быть оборудованы устройством регулирования напряжения под нагрузкой. При отсутствии трансформаторов с устройством регулирования напряжения под нагрузкой допускается использование регулировочных трансформаторов

Предохранители на стороне высокого напряжения подстанций 35; 110кВ с двухобмоточными трансформаторами могут применяться при условии обеспечения селективности предохранителей и релейной защиты линий высокого и низкого напряжений, а также надежной защиты трансформаторов с учетом режима заземлений нейтрали и класса ее изоляции. Для трансформаторов высшим напряжением 110 кВ, нейтраль, которых в процессе эксплуатации может быть разземлена, установка предохранителей недопустима. Определители на стороне высшего напряжения могут применяться как с короткозамыкателями, так и с передачей отключающего сигнала. Применение передачи отключающего сигнала должно быть обосновано (удаленностью от питающей подстанции, мощностью трансформатора, ответственностью линии, характером потребителя). При передаче отключающего импульса по высокочастотным каналам (кабелям связи) необходимо выполнять резервирование по другому высокочастотному каналу (кабелю связи) или с помощью короткозамыкателя.
