2.2.1 Регулирование дросселированием на нагнетании

Регулирование дросселированием на нагнетании достигается за счет установки дроссельного устройства на нагнетательной линии. С его помощью можно уменьшить производительность только до точки Б, в которой наступает помпаж компрессора. Этот метод также энергетически невыгоден.

2.2.2 Регулирование изменением частоты вращения

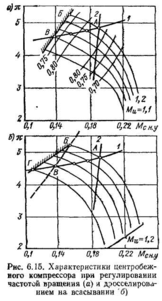

Регулирование изменением частоты вращения (Рис.6.15, а) позволяет работать при достаточно высоких значениях КПД, но его возможности для характеристики сети 1 также невелики, так как производительность может быть уменьшена только до точки В.

2.2.3 Регулирование дросселированием на всасывании

Регулирование дросселированием на всасывании (Рис.6.15, б) осуществляется с помощью дроссельного устройства, располагаемого перед входом в компрессор. По мере прикрытия дросселя характеристики компрессора сдвигаются в сторону меньших расходов с одновременным уменьшением отношения давлений и КПД. Таким способом можно уменьшить производительность до точки Г. Энергетическая эффективность дросселирования на всасывании выше, чем дросселирования на нагнетании, но уступает регулированию изменением частоты вращения.

2.2.4 Регулирование закруткой потока при входе в колесо

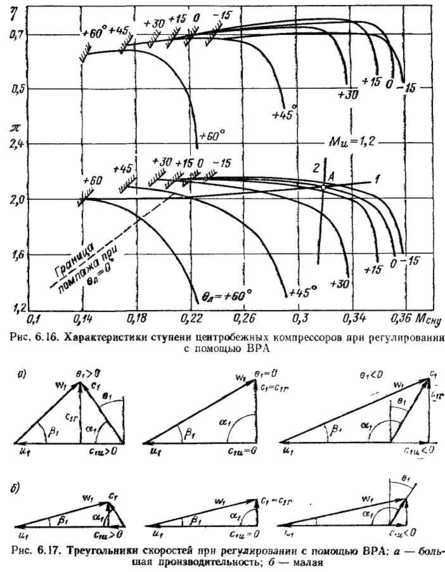

Регулирование закруткой потока при входе в колесо с помощью входного регулирующего аппарата (ВРА) получило широкое распространение в центробежных компрессорах (Рис.6.16). Закрутка потока по вращению колеса на угол вызывает появление положительной проекции скорости c₁ на окружное направление с_1u >0 и значит (Рис.6.17). При этом в соответствии с уравнениями, определяющими коэффициент мощности , внутреннюю удельную работу ступени и теоретическую (Эйлерову) работу коэффициент мощности , теоретическая и внутренняя удельные работы будут уменьшаться. Вследствие этого уменьшится и отношение давлений в ступени. Это особенно заметно при высокой производительности (Рис.6.17, а), когда достигает наибольших значений.

По мере снижения производительности (Рис.6.17, б) величина проекции становится меньше, поэтому параметры , и приближаются к своим значениям при отсутствии закрутки потока, когда . Вследствие этого характеристики ступени смещаются в сторону меньших значений производительности (см. Рис.6.16). Относительная скорость , а значит и потери в колесе при положительной закрутке потока уменьшаются, поэтому при малых КПД ступени может даже несколько увеличиваться по сравнению с КПД при . При больших из-за потерь в ВРА КПД ступени уменьшается.

Закрутка потока против вращения на угол вызывает появление отрицательных и . Вследствие этого , и увеличиваются. Так как при этом относительная скорость тоже увеличивается (Рис.6.17, а), а с нею возрастают и потери в колесе, то КПД ступени снижается. Регулирование с помощью ВРА позволяет уменьшить производительность компрессора до точки Д (рис 6.14, а), что соответствует уменьшению производительности до 40-45% от номинальной. Важно отметить, что при регулировании с помощью ВРА отношение давлений с уменьшением производительности также уменьшается (см. Рис.6.16), поэтому этот способ благоприятен для характеристики сети 1. Нужно заметить, что ВРА устанавливаются почти на все отечественные холодильные центробежные компрессоры.

2.2.5 Регулирование поворотом лопаток диффузора

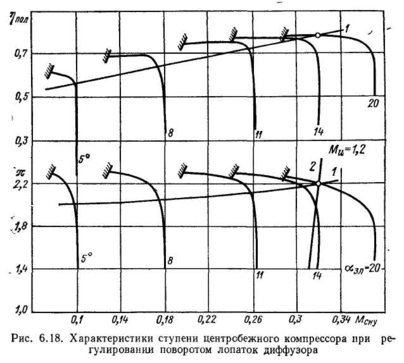

Регулирование поворотом лопаток диффузора позволяет уменьшить производительность ступеней до 5-10% от номинальной. На Рис.6.18 представлены характеристики центробежной ступени при углах установки лопаток диффузора , причем в принципе возможно дальнейшее уменьшение до . Максимальный КПД ступени при уменьшении снижается в основном за счет увеличения потерь в колесе при его работе с большими углами натекания на лопатки. При очень малых углах

( ) потери в лопаточном диффузоре также несколько возрастают. Отношение давлений в ступени при регулировании поворотом лопаток диффузора зависит от величины лопаточного угла . При

=15...45° с уменьшением отношение давлений возрастает. Это объясняется тем, что коэффициент теоретической работы

таких колес увеличивается с уменьшением коэффициента расхода (Рис.6.9). При =60° отношение давлений примерно постоянно, так как небольшой для такого рост

с уменьшением расхода компенсируется увеличением потерь в колесе и диффузоре при малых . При =90° по той же причине отношение давлений падает при уменьшении . При работе на сеть с характеристикой 1, вдоль которой

с уменьшением производительности снижается, КПД ступени с колесом =45° (Рис.6.18) будет близок к максимальному только при больших ( =14...10°). С уменьшением КПД в точке совместной работы ступени и сети будет ниже максимального. Из сопоставления характеристик, приведенных на Рис.6.16 и 6.18, видно, что вследствие этого КПД ступени с БЛД, регулируемой поворотом лопаток ВРА, и той же ступени, регулируемой поворотом лопаток диффузора, при работе на сеть с характеристикой 1 будет примерно одинаковым, несмотря на то, что максимальные КПД у ступени с ЛД на 1-4% выше, чем у ступени с БЛД. Это показывает, что сравнение эффективности различных способов регулирования производительности возможно только при совместном рассмотрении характеристик компрессора и сети, на которую он работает.

2.2.6 Комбинированное регулирование производительности

Комбинированное регулирование производительности позволяет получить наилучшие показатели компрессора при работе на сеть с заданной характеристикой. Так, если одновременно с уменьшением угла (Рис.6.18) снижать частоту вращения ротора, то можно обеспечить работу ступени на сеть 1 с максимальным КПД. Необходимое для этого уменьшение частоты вращения находится в пределах 5-10% от номинальной. При малых максимальный КПД ступени может быть дополнительно увеличен, если с помощью ВРА закрутить поток в направлении вращения колеса. При этом возрастает угол

на входе в колесо (см. Рис.6.17), уменьшается угол нагнетания на лопатки и, следовательно, потери в колесе. Такое комбинированное регулирование позволяет получить более высокие значения КПД (на 5-10%) при наибольшей глубине изменения производительности и является перспективным для центробежных компрессоров.

При эксплуатации холодильных машин часто возникают колебания температуры окружающей среды, например сезонные, и связанные с ней температуры и давления конденсации. Если при этом необходимо поддерживать постоянными температуру кипения и холодопроизводительность, то с уменьшением давления конденсации отношение давлений и массовая производительность G будут уменьшаться, так как удельная холодопроизводительность будет возрастать (см. Рис.6.14, в, где ). В результате характеристика сети представится линией 1 (см. Рис.6.14, а-6.16, 6.18).

Как видно из рассмотренных примеров, область, в которой могут лежать характеристики сети холодильных машин, при одновременном изменении холодопроизводительности и температуры конденсации располагается левее линии 1 (см. Рис.6.14, а) и весьма обширна. Поэтому применение наиболее эффективных способов регулирования приобретает особое значение, так как позволит значительно повысить КПД компрессора при его работе на сеть.

3. Регулирование силовых установок

3.1 Регулирование газотурбинных установок (ГТУ)

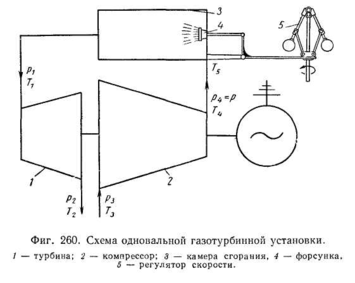

Простейшая схема одновальной газовой турбины постоянного горения изображена на фиг.160. Воздух при температуре Т₁ и давлении р₁ поступает в компрессор 1, в котором он сжимается до некоторого давления р₄, и температура его при этом возрастает до T₄. Из компрессора воздух поступает в камеру сгорания 1, где его температура повышается за счет сжигания топлива, поступающего через форсунку 4. Продукты сгорания при достаточно высоком давлении и при высокой температуре подводятся к турбине 1, в которой совершается расширение газа до давления р₁ и температуры T₁. В лопаточном аппарате турбины потенциальная энергия газа преобразуется в кинетическую энергию, которая частично используется в виде механической работы, совершаемой посредством рабочих колес и вала.

Температура газа перед турбиной ограничивается из соображений прочности ее деталей и обычно выбирается значительно ниже той, которая получается в камере сгорания при небольших избытках воздуха, требуемых для полного сгорания топлива. В камере сгорания газотурбинных установок для поддержания надлежащей температуры газа перед турбиной подмешивается дополнительное количество воздуха с целью охлаждения газа; по этой причине для ГТУ характерен большой избыток воздуха.

Основные задачи регулирования газовой турбины заключаются в том, чтобы, во-первых, обеспечить возможность ее работы при всех режимах, предусмотренных проектом и допускаемых конструкцией двигателя, и, во-вторых, поддерживать скорость вращения рабочей машины в заданных пределах, а также быстро и безопасно переводить двигатель с одного режима работы на другой. Первая задача относится к статике регулирования газовых турбин, вторая - к динамике регулирования.

Водяные или паровые турбинные установки имеют большие аккумуляторы воды или тепла, что дает возможность управлять машинами путем изменения расхода рабочего тела. Газотурбинные установки такими аккумуляторами не располагают, и единственным источником, позволяющим регулировать ход машины, является топливо, сжигаемое в камере сгорания. Путем изменения расхода тепла можно оказывать влияние на параметры газа перед турбиной, что, в свою очередь, сказывается на удельной выработке энергии и на расходе рабочего тела.

Таким образом, регулировать скорость газовой турбины можно путем воздействия регулятора 5 на распределительные органы топлива. Изменение расхода топлива прежде всего сказывается на температуре продуктов сгорания, а это, в свою очередь, вызывает изменение также других параметров газа. В зависимости от величины этих последних изменений будем различать регулирование с мало меняющимся (первого рода) и сильно меняющимся (второго рода) расходом воздуха.

Регулирование первого рода осуществляется путем изменения температуры газа перед турбиной Т₁. Это средство является наиболее, простым и вместе с тем достаточно сильным для того, чтобы ГТУ могла работать на любом предусмотренном режиме. Вместе с изменением температуры меняются также давление и расход газа G турбиной. Поэтому на универсальной диаграмме (фиг.161) в зависимости от температуры Т₁ меняется также характеристика турбины АВ. Изменение давления газа перед турбиной сказывается и на изменении количества воздуха AG, подаваемого компрессором.

Для одновальной газотурбинной установки, приводящей во вращение электрический генератор, изменение скорости вращения происходит лишь в небольших пределах, и рабочая линия изображается, на универсальной диаграмме приблизительно отрезком ab, находящимся на линии CD - характеристике компрессора, построенной для n=const (фиг.161). Точка а пересечения характеристик турбины и компрессора отмечает режим, при котором наступает материальный баланс и, следовательно, возможный режим установившейся работы ГТУ.
