_{МІНІСТЕРСТВО} ОСВІТИ І НАУКИ УКРАЇНИ

НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА"

Кафедра фотоніки.

Реферат

на тему:

“Оптогальванічна та опторефракційна спектроскопія”

Виконав:

ст. групи ЛОС-5

Прийняв:

Попович Д.І.

Львів 2006

1. Оптико-гальванічна спектроскопія

Збудження електронних рівнів атомів молекул лазерним випромінюванням може бути зареєстроване по зміні провідності середовища або появі заряджених частин. Одним із шляхів реєстрації є використання методу, який базується на оптико-гальванічному ефекті, виникаючому при оптичному збудженні провідного газу (розряд у газі низького тиску, полум’я). Цей метод полягає у зміні провідності за рахунок фотозбудження більш високорозташованих рівнів, котрі легше іонізуються при зштовхуванні з електронами (рис.1,а). Збільшення енергії збудження частин також дещо підвищує температуру електронів, що в свою чергу призводить до збільшення провідності.

Типова схема оптогальванічного аналітичного спектроскопу для детектування слідів елементів у полум’ї показана на рис.1,б. Перевагами даного методу є його простота, відсутність впливів розсіяного світла, можливість використання відомої техніки спектроскопії у полум’ї та висока чутливість. Для багатьох елементів порогова чутливість лежить в діапазоні 10¹²-10¹⁴см³, а в деяких випадках дещо вища.

рис.1. Оптогальванічна лазерна спектроскопія

а – збільшення ймовірності зіштовхувальної іонізації при оптичному збудженні атома;

б – спрощена схема оптогальванічного вимірювання;

За допомогою лазерів з перебудовою цей ефект широко застосовується для вимірювання спектрів поглинання на переходах між збудженими рівнями, коли енергія досліджуваного переходу не сильно відрізняється від енергії іонізації збуджених частин. В цьому випадку лазерне збудження викликає значну зміну струму розряду.

Нехай лазерний пучок проходить через частину розрядного об’єму. Якщо лазерна частота налаштована на частоту переходу Е_і→Е_к між двома рівнями атомів чи іонів в розряді, то густина населеностей n_i(E_i) i n_k(E_k) змінюються в результаті оптичної накачки. Із-за різних ймовірностей іонізації з двох рівнів, ці зміни населеностей викличуть зміну ∆І розрядного струму, котрий реєструється по зміні падіння напруги ∆U=R∆I на баластному опорі R (рис.2). Якщо інтенсивність лазера модулювати за допомогою переривника, то виникає змінна напруга, котру можна безпосередньо подавати на синхронний підсилювач.

рис. 2. Експериментальна установка для оптогальванічної спектроскопії розряду в лампі з пустотілим катодом:

1 – джерело живлення; 2- лампа з пустотілим катодом; 3 – обтюратор; 4- неперервний лазер на барвнику; 5 – синхронний підсилювач; 6 – самописець.

Навіть з малими потужностями лазерів (декілька міліват) в газових розрядах в декілька міліампер можна отримати високі сигнали (від мікро- до мілівольт). Оскільки поглинуті лазерні фотони детектуються за допомогою оптично індукованої зміни струму, ця дуже чутлива техніка називається оптогальванічною спектроскопією.

Зазвичай спостерігаються як додатні, так і відємні сигнали в залежності від типу рівнів Е_і , Е_к , зв’язаних індукованим лазерним переходом Е_і→Е_к. Якщо ІР(Е_і) – повна ймовірність іонізації атома з рівня Е_і, зміна напруги ∆U, викликана лазерно індукованою зміною заселеностей ∆n_i=n_i0-n_ik, можна виразити як:

∆U=R∆I = a[∆n_iIP(E_i)- ∆n_kIP(E_k)]. (1)

Існують декілька конкуруючих процесів, котрі можуть давати вклад в іонізацію атома з рівня Е_і. Це – пряма іонізація електронним ударом A(E_i)=e→A⁺+2e, іонізація при зштовхуванні з метастабільними атомами A(E_i)+A^*→A⁺+A+e чи особливо суттєва для високо збуджених рівнів пряма фотоіонізація лазерними фотонами A(E_i)+hυ→A⁺+e. Конкуренція цих та інших процесів визначає, чи викличуть зміни заселеностей ∆n_i та ∆n_k збільшення або зменшення розрядного струму. На рис.3 зображено оптогальванічний спектр розряду Ne (струм 5 мА), зареєстрований при швидкому скануванні з постійною часу 0,1с. Непогане співвідношення сигнал/шум демонструє чутливість методу.

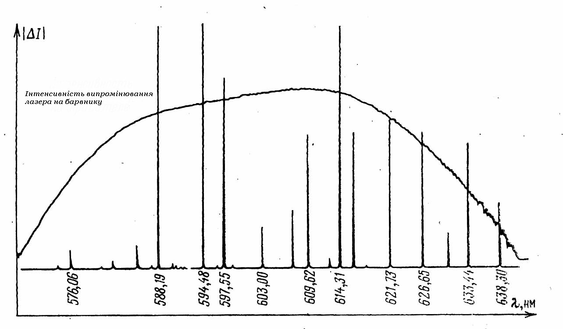

рис.3. Оптогальванічний спектр розряду в неоновій спектральній лампі отриманий за допомогою синхронного підсилювача, реєструючого│ ∆U│ (тому інформація про знак губиться)

Крім суто застосувань цієї техніки для вивчення зіштовхувальних процесів та ймовірності іонізації у газових розрядах, ця техніка дуже корисна для простого калібрування довжин хвиль у лазерній спектроскопії. Якщо частина вихідного випромінювання лазера з перебудовою на фарбнику направити в спектральну лампу з пустотілим катодом, і оптогальванічний спектр розряду реєструвати одночасно з невідомим досліджуваним спектром (наприклад, за допомогою самописця). Численні лінії торія та урану приблизно рівномірно розподілені у видимій та ультрафіолетовій області спектру і рекомендуються в якості вторинних стандартів довжин хвиль, оскільки вони інтерферометрично виміряні з високою точністю. Тому вони можуть бути зручними абсолютними реперами довжин хвиль, точність яких приблизно 0,001см^-1.

Чутливість оптико-гальванічної спектроскопії обмежена фоновою провідністю через присутність заряджених частин в полум’ї або розряді навіть без лазерного збудження. Щоб уникнути цього обмеження потрібно працювати з непровідним середовищем, тобто відмовитись від участі електронів у іонізації збуджених частин.

2. Оптико-рефракційні методи.

Виділення поглинутої енергії у виді тепла в області взаємодії випромінювання з середовищем може викликати локальні варіації показників заломлення середовища n. Це явище можна умовно назвати оптико-рефракційним ефектом. В загальному випадку оптико-рефракційний ефект може бути викликаним одночасними варіаціями температури Т і густини середовища ρ, та ін.

∆n= (2)

У цьому виразі перший член враховує власну залежність показника заломлення від температури, а другий – залежність, обумовлену зміною густини середовища із-за теплового розширення об’єму під дією випромінювання. Для більшості матеріалів по відношенню до приросту температури знаки перед вказаними членами протилежні. Так, наприклад, при підвищенні температури перший член дає додатній приріст ∆n, другий – від’ємний.

В газовому середовищі локальний нагрів в перерізі лазерного променя викличе мале підвищення тиску газу. Після чого газ розширяється із швидкістю звуку, відбувається вирівнювання тиску, що викличе в кінцевому результаті зменшення густини середовища. Зв'язок між цими параметрами в широкому діапазоні значень температури і тисків має вигляд:

N – 1 = K_гρ, (3)

де ρ – густина газу; n – показник заломлення; K_г – постійна Гладстона-Дейля. Для стандартних умов: n-1 3*10^-4. При нагріванні ідеального газу при постійному тиску: . Звідси і з(3) отримуємо основне рівняння для розрахунку приростів показників заломлення із-за варіацій густини середовища:

∆n_ρ= – ( n – 1 ) ∆T / T.

Залежність показників заломлення від температури газу має вигляд:

∆n_Т=1+(n₀ – 1)/(1+K_TT), (4)

де n₀ – показник заломлення при температурі Т=0^оС, а К_Т – слабо залежний від довжини хвилі температурний коефіцієнт (К_Т 0,00367/ ^оС).

У випадку твердих тіл, а також багатьох рідин основною причиною зміни показника заломлення є його власна температурна залежність. Так, наприклад, для більшості рідин =(0,5…5)10^-4 (^оС)^-1.

Розглянемо тепер найбільш ефективні методи реєстрації варіацій показника заломлення середовища, „наведеної” лазерним випромінюванням.

2.1. Метод термолінзи.

При поширенні лазерного променя через область в середовищі з неоднорідним розподілом показника заломлення виникає невелике викривлення траєкторії цього променя. В самому збуджуючому лазерному промені з неоднорідним розподілом інтенсивності в поперечному перерізі виникають спотворення фазового фронту в силу неоднорідного профілю нагріву середовища в об’ємі взаємодії. Наприклад, промені пучка, які є нормалями до фазових фронтів, відхиляються від їх першочергової паралельності осі пучка напрямків до країв. Таким чином, пучок з максимальною інтенсивністю в центрі „розпливається” як одне ціле, тобто його поперечний розмір збільшується із нагрівом середовища, що еквівалентно дії теплової лінзи.

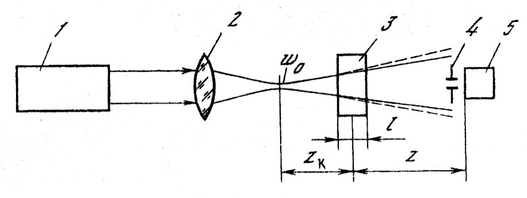

рис.4. Схема реалізації метода термолінзи.

1 – лазер; 2 – лінза; 3 – зразок; 4 – діафрагма; 5 – приймач випромінювання;

Оснований на описаному явищі так званий метод термолінзи вперше використовувався для вимірювання коефіцієнтів поглинання в деяких рідинах та твердих тілах. Для цього зразок розміщувався всередину резонатора He - Ne лазера і вимірювалось збільшення світлової плями на дзеркалі резонатора. В наступних роботах було показано, що хороші результати можна отримати і при розміщенні зразка поза резонатором.

Метод термолінзи може бути реалізований на практиці як з однопроменевою (рис.4), так і з двопроменевою схемою вимірювання (рис.5).

рис. 4. Двопроменева схема вимірювання.

1 – джерело збудження; 2 – джерело пробного випромінювання; 3 – модулятор; 4 – напівпрозора пластина; 5 – лінза; 6 – зразок; 7 – фільтр для пробного променя; 8 – діафрагма; 9 – приймач випромінювання.

В однопроменевій схемі випромінювання одного лазера одночасно виконує роль збуджуючого та пробного променя, тобто воно і нагріває зразок, і по зміні його інтенсивності роблять висновок про поглинання середовища. Методика вимірювання зводиться зазвичай до реєстрації часової форми сигналу з приймача після початку дії випромінювання.

Така схема відносно проста, але потребує підбору визначеного приймача під кожний лазер і в ній складно реалізувати імпульсний режим збудження. Більш універсальним, хоч і складнішою є двопроменева схема, в котрій наведена термолінзи з допомогою збуджуючого випромінювання реєструється по роз фокусуванні додаткового пробного променя. Перший лазер може працювати як в імпульсному режимі так і в неперервному, а інтенсивність другого лазера зазвичай вибирається постійною, так що її зміни на діафрагмі викликаються лише в силу модуляції наведеної модуляції від першого лазера. З точки зору зручності реєстрації в якості другого лазера використовують He–Ne – лазер з λ=0,6328мкм., в якості приймача – ФЕП, а методом обробки сигналів – синхронне інтегрування. Розмір діафрагми зазвичай коливається від декількох десятих до 1мм., а відстань між приймачем і зразком від 0,5м. і вище.
