Vф = c/n, (2.5) Vгр = c/nгр , (2.6) nгр = n - l(dn/dl), (2.7)

где l и c - длина волны и скорость света в вакууме,
nгр - групповой показатель преломления,
dn/dl - производная показателя преломления по длине волны света.

Аналогично для световода эффективный групповой показатель преломления вводится как коэффициент, показывающий во сколько раз скорость распространения импульсных сигналов по световоду меньше скорости света в вакууме. При этом групповая скорость для m-й моды ОВ вычисляется как производная угловой частоты света по постоянной распространения m-й моды:

Vгр = dw/dbm = - (2pc/l2) Ч (dl/dbm),

где w - угловая частота света,
bm - постоянная распространения m-й моды.

Первые (многомодовые) ОВ изготавливались с Профилем Показателя Преломления (ППП) в виде ступенчатой функции, показанной на рис.5а). Следующим шагом в развитии технологии производства световодов было изготовление ОВ с градиентным ППП (рис.5б)), обладающих существенно меньшей межмодовой дисперсией и, как следствие, более чем на порядок увеличенной полосой пропускания (десятки МГц/км для ступенчатых МОВ и порядка одного ГГц/км для градиентных МОВ). В градиентных МОВ, также как и в ступенчатых, диаметр сердцевины составляет 50 мкм, однако, показатель преломления изменяется плавно, по закону, близкому к параболическому. Как было показано в многочисленных исследованиях, именно такой ППП обеспечивает минимальное дисперсионное искажение сигнала. Этот факт подробнее будет рассмотрен позже при обсуждении дисперсионных характеристик ОВ.

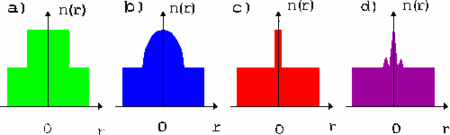

Ðèñ.5. Ïðîôèëü ïîêàçàòåëÿ ïðåëîìëåíèÿ ÌÎÂ ( à), á) ) è ÎÎÂ ( â), ã)).

Среди одномодовых ОВ можно выделить волокна с несмещенной и со смещенной дисперсией, для которых ППП существенно отличается - рис.5в) и рис.5г) соответственно.

Диаметр модового поля.

Радиальная зависимость амплитуды поля фундаментальной моды HE11 (LP01) одномодового ОВ носит плавно спадающий характер и близка к гауссовому закону (рис.6б)). Под диаметром модового поля понимают удвоенное расстояние между точкой на сечении ОВ, в которой амплитуда поля моды максимальна и точкой, в которой амплитуда поля моды меньше максимального значения в е (е = 2.718) раз.

Рис.6. Распределение интенсивности по сечению а) и радиальное распределение поля E б) для мод LP01 и LP11; в) - срез ОВ (соотношение диаметра сердцевины и оболочки не соблюдено).

Погрешность концентричности модового поля определяется как расстояние (на сечении ОВ) между центром модового поля и центром окружности сечения внешней поверхности оболочки ОВ. Погрешность концентричности модового поля измеряется в абсолютных величинах и не должна превышать 1 мкм.

Числовая апертура.

Для многомодовых волокон числовая апертура NA определяется как синус наибольшего угла Jm меридианного луча, который может направляться волокном:

NA = sin Jm

Здесь Jm - угол в свободном пространстве относительно оси ОВ, т.е. угол ввода оптического излучения в ОВ. Меридианный луч - луч, лежащий в плоскости оси ОВ. Числовая апертура может быть рассчитана через показатели преломления сердцевины n1 и оболочки n2:

NA = (n12 - n22)1/2

В заключении хотелось бы привести один интересный пример изготовления оптических волокон на основе фотонных кристаллов.

Создание фотонных кристаллов и оптических волокон («дырчатых» световодов) на их основе является одним из наиболее значительных доствижений оптических технологий последних лет. Это научное направление в настоящее время бурно развивается: в мире стремительно растет число научных групп, занимающихся исследованиями фотонных кристаллов, открываются новые потенциальные области их применения.

В настоящее время известны два типа волоконных световодов со структурой фотонных кристаллов. Это волоконные световоды со сплошной световедущей жилой, о которых упоминалось выше, и волоконные световоды с полой световедущей жилой. В России и те, и другие называются дырчатыми волокнами, хотя на самом деле между ними существует важное различие в механизмах, обеспечивающих волноведущие свойства световодов.

Дырчатый световод со сплошной световедущей жилой представляет собой сердцевину из кварцевого стекла в оболочке из фотонного кристалла (кварцевое стекло с воздушными полостями-каналами), имеющей более низкий средний коэффициент преломления по отношению к жиле. Поэтому волноведущие свойства таких световодов обеспечиваются одновременно двумя эффектами: полного внутреннего отражения, как в обычных световодах, и зонными свойствами фотонного кристалла. Наличие оболочки в виде фотонного кристалла существенно отличает дырчатые волокна от обычных волоконных световодов.

Дырчатые световоды с большим диаметром световедущей жилы также могут использоваться в качестве среды передачи световых потоков высокой интенсивности.

Благодаря своим уникальным дисперсионным свойствам, дырчатые световоды уже находят свое применение в качестве компенсаторов дисперсии в волоконных системах связи. Они достаточно легко и с малыми потерями привариваются к стандартному оптическому волокну и совмещаются с другими элементами волоконно-оптических систем.

В дырчатом волокне с малыми размерами соответствующей жилы снижаются пороги всех нелинейных эффектов, что представляет большой интерес для создания эффективных рамановских лазеров и усилителей, генераторов континуума и оптических переключателей. Очень привлекательной является идея создания генератора суперконтинуума — источника белого света с очень высокой энергетической яркостью. Такие источники могут применяться в DWDM­системах, а также в спектроскопии и метрологии.

Технология изготовления дырчатых волоконных световодов с полой световедущей жилой практически не отличается от технологии аналогичных световодов со сплошной световедущей жилой. Основное отличие этого волокна заключается в том, что световедущая жила представляет собой не кварцевый стержень, а воздушную полость с диаметром, превышающим диаметр d регулярных воздушных каналов в оболочке (рис. 8). Такая структура может направлять излучение видимого и ближнего ИК диапазонов. В этом случае волноводный режим обеспечивается исключительно зонной структурой фотонного кристалла. Свойства дырчатых световодов с полой световедущей жилой (потери, дисперсионные и нелинейные характеристики) изучены недостаточно. Ясно лишь то, что свет в таких световодах, в отличие от стандартных, распространяется преимущественно в полой сердцевине, а не по кварцу. Казалось бы, что потери в таких световодах должны быть очень низкими, так как материальное поглощение и релеевское рассеяние в воздухе ничтожны по сравнению с кварцевым стеклом.

Дырчатые световоды со сплошной световедущей жилой в ближайшие годы могут найти практическое применение в широкополосных волоконно-оптических сетях в качестве среды передачи оптических сигналов и функциональных устройств волоконных сетей связи.

Çàêëþ÷åíèå

Ìû ðàññìîòðåëè ñòðîåíèå è îñíîâíûå õàðàêòåðèñòèêè îïòè÷åñêèõ âîëîêîí. Õîòåëîñü áû äîáàâèòü ÷òî îïòè÷åñêèå âîëîêíà ïðèìåíÿþòñÿ åùå è äëÿ ïîëó÷åíèÿ âñåâîçìîæíûõ ñâåòîâûõ ýôôåêòîâ â ÷àñòíîñòè: ñâåòîâîå îôîðìëåíèå, äèçàéí, ðåêëàìà. Øèðîêîìó ïðèìåíåíèþ ñïîñîáñòâóåò áåçîïàñíîñòü ïðèìåíåíèÿ ýëåìåíòîâ âîëîêíà. Êðîìå òîãî èõ èñïîëüçóþò â ðàçëè÷íûõ ìåäèöèíñêèõ ïðèáîðàõ òàêèõ êàê çîíäû. Èñïîëüçîâàíèå òàêèõ âîëîêîí ïîçâîëÿåò óëó÷øèòü óãîë çðåíèÿ ïðèáîðà äî 120 ãðàäóñîâ, à óãîë ïîâîðîòà ðàñøèðèòü äî 4-õ íàïðàâëåíèé.

Åùå îïòè÷åñêîå âîëîêíî øèðîêî èñïîëüçóåòñÿ ïðè ñîçäàíèè ëîêàëüíûõ âû÷èñëèòåëüíûõ ñåòåé, à â îïòè÷åñêèõ ëèíèÿõ ñâÿçè áëàãîäàðÿ îïòè÷åñêèì âîëîêíàì î÷åíü íèçêèé óðîâåíü øóìîâ, ñîîòâåòñòâåííî âûøå êà÷åñòâî.

Анализируя вышеизложенные особенности оптических волноводов, мы убедились, что есть основания считать, что Оптическое волокно считается не только самой совершенной физической средой для передачи информации, но и самой перспективной средой для передачи больших потоков информации на значительные расстояния.

План

1. Введение

   • Оптическое волокно, как среда передачи данных.

2. Конструкция оптического волокна

3. Параметры оптических волокон:

   • Геометрические

   • Оптические

4. Заключение:

   • Оптические волокна на основе фотонных кристаллов.

Список использованной литературы:

1. «Волоконно-оптические системы» Справочник под ред. Гроднева И.И. 1993 г.

2. «Волоконно-оптические линии связи» Справочник под ред. Свечникова С.В., 1999 г.

3. «Фотонные кристаллы и оптические волокна на их основе» Фотон-Экспресс Потапов В.Т. 2003г.
