150477 (732733)
Текст из файла
МАГНИТНЫЕ И ЭЛЕКТРИЧЕСКИЕ СВОЙСТВА СПЛАВОВ Co1-xNixTe, ПОДВЕРГНУТЫХ ТЕРМОБАРИЧЕСКОМУ ВОЗДЕЙСТВИЮ
Введение
В [1] было показано, что в системе Co1-xNixTe (0 ≤ x ≤ 1) при закалке от температур, близких к температуре солидуса, образуется непрерывный ряд твердых растворов с никель-арсенидной структурой.
Однако образцы, синтезированные в вакуумированных кварцевых ампулах, были сильно пористыми.
Для получения компактных образцов, необходимых для измерения их плотности, микротвердости, удельного электросопротивления и магнитных свойств, предварительно синтезированные сплавы растирались в порошок и подвергались термобарическому воздействию в аппаратах высокого давления (P ~ 7,0 ГПа, T ~ 1270 K) в течение 30-60 с с последующей закалкой.
Слитки, полученные с применением такой методики, не содержали видимых трещин и пор, сохраняли металлический блеск.
Приготовленные таким способом образцы использовали при измерениях плотности и микротвердости сплавов системы [2], а также их удельной намагниченности и электросопротивления, результаты исследования которых изложены в данном сообщении.
Методика эксперимента
Измерения удельной намагниченности сплавов системы Co1-xNixTe (0 ≤ x ≤ 1), подвергнутых термобарическому воздействию, выполнены на порошковых образцах методом Фарадея в области температур 80-1270 K в поле H = 0,86 Т. Исследования температурной зависимости удельного электросопротивления выполнены четырехзондовым методом на образцах в виде таблеток диаметром 12 мм и высотой 6-7 мм в температурном интервале 77-730 K.
Экспериментальные результаты и их обсуждение
Рисунок 1 – Температурная зависимость удельной намагниченности сплавов системы Co1–xNixTe составов x = 0–0,4, подвергнутых термобарическому воздействию (P ~ 7,0 ГПа, T ~ 1270 K).
–○– - нагрев образца;
–●– - охлаждение; пунктир - экстраполяция.
На рис.1 представлены результаты исследования температурной зависимости удельной намагниченности сплавов системы Co1-xNixTe составов x = 0-0,4, подвергнутых термобарическому воздействию. Характер этих зависимостей существенным образом отличается от наблюдаемого для быстрозакаленных сплавов таких же составов [3]. Отличие состоит в том, что их величины в области температур 77-500 K значительно ниже величин удельной намагниченности быстрозакаленных сплавов. Кроме того, величины удельной намагниченности каждого образца указанных составов в данной температурной области остаются практически постоянными. Дальнейший нагрев от ~ 500 K приводит к резкому возрастанию удельной намагниченности, после которого ход зависимостей σ (T) становится практически аналогичным ходу, характерному для быстрозакаленных сплавов. Температура исчезновения магнитного упорядочения сплавов составов x = 0-0,3, подвергнутых термобарическому воздействию, практически совпадает с таковой быстрозакаленных сплавов тех же составов. При охлаждении сплавов обратный ход зависимости σ (T) сплавов, подвергнутых термобарическому воздействию, по виду схож с температурными зависимостями удельной намагниченности, полученных при нагреве быстрозакаленных сплавов.
Поведение намагниченности сплавов системы Co1-xNixTe составов x = 0-0,4, подвергнутых термобарическому воздействию, можно объяснить проявлением влияния дефектности их кристаллической структуры. Наличие в решетке упорядоченных вакансий в слоях на месте ионов металла приводит к появлению слабого магнетизма сплавов. Термобарическая обработка сплавов уменьшает степень упорядочения вакансий их структуры. С уменьшением числа упорядоченных вакансий в слоях с кобальтом уменьшается и удельная намагниченность сплавов. При последующем нагревании сплавов до температур выше ~ 500 K происходит отжиг и переход к термодинамически равновесному состоянию, в результате резко возрастает число упорядоченных вакансий в слоях с ионами кобальта. В конечном результате это приводит к резкому повышению удельной намагниченности сплавов и заметным аномалиям на температурных зависимостях удельного электросопротивления.
Ход зависимостей удельной намагниченности от температуры в интервале 77-1300 K сплавов составов 0,6 ≤ x ≤ 1,0 представлен на рис.2. Он характеризует поведение сплавов указанных составов как парамагнитное.
Рисунок 2 – Температурная зависимость удельной магнитной восприимчивости сплавов системы Co1–xNixTe для составов x = 0,6–1,0

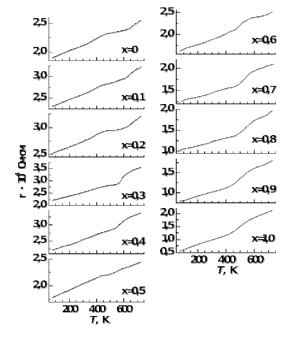

Рисунок 3 – Температурные зависимости удельного электросопротивления сплавов Co1–xNixTe, подвергнутых термобарической обработке.
По результатам измерений температурных зависимостей удельной намагниченности и восприимчивости заваленных сплавов построена магнитная фазовая диаграмма системы, представленная на рис.3.
Температура исчезновения магнитного упорядочения теллурида кобальта при его нагревании равна 1232 K. При замещении кобальта никелем в сплавах, вплоть до состава x = 0,4, температура Кюри плавно уменьшается до значения 1161 K, после чего она резко понижается до 982 K для состава x = 0,5.
Наличие магнитного взаимодействия в сплавах составов 0 ≤ x < 0,5 подтверждено результатами мессбауэровской спектроскопии образцов (Co1-xNix) 0,98Fe0,02Te. В сплавах составов 0,5 ≤ x ≤ 1,0 магнитного взаимодействия не наблюдалось.
Рисунок 4 – Концентрационная зависимость удельного электросопротивления сплавов системы Co1–xNixTe (0 ≤ x ≤ 1,0) при различных температурах
Анализ температурных зависимостей электросопротивления сплавов системы, подвергнутых термобарической обработке, (рис.4) свидетельствует, что чистые монотеллуриды кобальта и никеля, а также сплавы на их основе, обладают металлическим характером проводимости. Концентрационные зависимости удельного электросопротивления при 77, 293 и 500 K (рис.5) имеют вид выпуклых кривых с максимумом, смещенным в сторону твердых растворов на основе теллурида кобальта (x = 0,1-0,4). Это косвенно указывает на более высокую степень дефектности их кристаллической структуры, что согласуется с выводами, сделанными из исследований концентрационной зависимости их плотности.
Заключение и выводы
По результатам измерений удельной намагниченности и восприимчивости закаленных сплавов в интервале температур 80-1300 K построена магнитная фазовая диаграмма системы Co1-xNixTe, из которой следует, что сплавы составов x = 0,1-0,5 обладают магнитным упорядочением с температурой перехода в парамагнитное состояние 1232-982 K. Сплавы составов х = 0,6-1,0 парамагнитны. Термобарическая обработка (P ~ 7,0 ГПа, T ~ 1270 K) сплавов на основе теллурида кобальта составов x = 0-0,4 приводит к существенному уменьшению их удельной намагниченности в области температур до ~ 500 K. Выше указанной температуры намагниченность резко возрастает, и при ~ 700 K она практически достигает величин, наблюдаемых у закаленных сплавов.
Нитрид кремния, обладая способностью образовывать твердые растворы с большим количеством ковалентных и ионных соединений, демонстрирует широкий диапазон физико-механических свойств высокого уровня [1-3]. Si3N4 имеет достаточно высокую температуру разложения (1900оС), однако в силу технологических особенностей в керамике на его основе термическая устойчивость свойств определяется состоянием межзеренных границ раздела, заполненных аморфной связкой. Уменьшить количество легкоплавкой (относительно матрицы) составляющей можно в твердорастворных композициях путем растворения связки в решетке основы. Сиалоны состава Si6-xAlxN8-xOx (x=0-4,2) в непрерывном ряду твердых растворов в системе Si3N4-Al2O3 перспективны для замены нитридкремниевой керамики в термонагруженных деталях машин.
В данной работе керамика из сиалона SiAlON была получена спеканием шихты, состоящей из смеси порошков Si3N4 и Al2O3, при температуре 1650оС в течение 2,5 ч. Количество оксидной добавки Al2O3 менялось от 10 до 60 мол.%. Для восполнения потерь азота спекание проводили в среде молекулярного азота особой чистоты. Фазовый состав был изучен методом рентгеноструктурного анализа, количество фаз оценено по интенсивности отражений от плоскостей кристаллической решетки. Тонкая структура материалов исследована с помощью просвечивающей электронной микроскопии и микроэлектронографии, препараты для которой готовились утонением ионной бомбардировкой тонких фольг, вырезанных из объема керамики.
Данные по структуре керамики приведены в табл.1, описание структуры - в табл.2.
Таблица 1. Фазовый состав керамики Si6-xAlxN8-xOx
| Количество Al2O3, мол.% | Количество β' - сиалона | Степень замещенности, х | Размер зерна керамики, мкм | σизг, МПа |
| 10 | - | 0 | 1 | 240 |
| 20 | 3-5 | 1 | 1 | 124 |
| 40 | 60-65 | 2 | 3 | 101 |
| 60 | 90-95 | 3 | 10 | 42 |
Таблица 2. Структура керамики в системе Si3N4 - Al2O3
| Количество Al2O3, мол.% | Структура керамики |
| 10 | Матрица - зерна β-Si3N4, связующая аморфная фаза распределена по границам зерен и тройным стыкам |
| 20 | Матрица двухфазна: β-Si3N4 и - 3-5% β'-сиалона, наследующего структуру β-Si3N4, связующая аморфная фаза распределена по границам зерен и тройным стыкам |
| 40 | Матрица двухфазна: β-Si3N4 и - 60-65% β'-сиалона, наблюдается увеличение среднего размера зерен до 3 мкм, количество связки резко снижено |
| 60 | Матрица однофазна: 90-95% β'-сиалона, значительное увеличение среднего размера зерен до 10 мкм, минимальное количество связки |
При низком содержании оксидной фазы (10-20% Al2O3) в керамике процессы собирательной рекристаллизации не активируются, размер нитридкремниевых зерен около 1 мкм. Зерна матричной фазы достаточно совершенны, плотность дислокаций в них незначительна.
Картина тонкой структуры резко меняется в двухфазной матрице при примерно равном содержании нитрида кремния и сиалона. Из-за разницы коэффициентов термического расширения этих двух фаз керамика находится в упругонапряженном состоянии, это выражается огромным количеством изгибных экстинкционных контуров на электронномикроскопических снимках зеренной структуры. Механизмы релаксации упругих напряжений недостаточны для погашения напряжений.
Характеристики
Тип файла документ
Документы такого типа открываются такими программами, как Microsoft Office Word на компьютерах Windows, Apple Pages на компьютерах Mac, Open Office - бесплатная альтернатива на различных платформах, в том числе Linux. Наиболее простым и современным решением будут Google документы, так как открываются онлайн без скачивания прямо в браузере на любой платформе. Существуют российские качественные аналоги, например от Яндекса.
Будьте внимательны на мобильных устройствах, так как там используются упрощённый функционал даже в официальном приложении от Microsoft, поэтому для просмотра скачивайте PDF-версию. А если нужно редактировать файл, то используйте оригинальный файл.
Файлы такого типа обычно разбиты на страницы, а текст может быть форматированным (жирный, курсив, выбор шрифта, таблицы и т.п.), а также в него можно добавлять изображения. Формат идеально подходит для рефератов, докладов и РПЗ курсовых проектов, которые необходимо распечатать. Кстати перед печатью также сохраняйте файл в PDF, так как принтер может начудить со шрифтами.
![](https://s.studizba.com/z.php?f=/templates/si/i/noavatar.png&w=100&h=100&t=1"){kind=avatar}
