Защищенные провода АПРФ (ПРФ, ПРФл) выпрямляют на верстаке или вручную.

Провода и кабели крепят металлическими или пластмассовыми бандажами на расстоянии 10—15 мм от мест изгиба трассы и 100 мм — от их ввода в ответвительные коробки. Расстояние между точками крепления 500 мм. Несущие полосы, ленты и струны заземляют так же, как и тросовые проводки. Металлические оболочки проводов АПРФ, ПРФ, ПРФл заземляют у питающих щитков или пунктов гибкой медной перемычкой, припаянной к металлической оболочке кабеля, провода.

Глава ΙΙ. Кабели

2.1 Классификация кабелей и кабельных сетей по конструктивным признакам

Кабельная промышленность выпускает кабельные изделия практически для всех отраслей народного хозяйства. Кабельные изделия предназначены для передачи и распределения электрической энергии и сигналов связи и информации, выполнения электрических соединений в различных электротехнических устройствах, изготовления обмоток электрических машин, аппаратов и приборов. Среди многих систем классификации кабельных изделий наиболее обоснованной является классификация по назначению, хотя можно классифицировать их и по другим признакам, например по области применения.

Кабельные изделия бывают различного вида:

1. Силовые кабели предназначены для передачи и распределения электрической энергии. Кабели выпускаются с медными и алюминиевыми токопроводящими жилами с изоляцией из бумажных лент, пропитанных маслом или специальными составами, а также с изоляцией из поливинилхлоридного пластиката, полиэтилена, сшитого полиэтилена, резины. Диапазон переменного напряжения, в котором используются силовые кабели, — от 660 В до 500 кВ. Кабели имеют свинцовые, алюминиевые или пластмассовые оболочки.

2. Кабели связи предназначены для передачи сигналов связи и информации. Кабели имеют медные жилы и бумажную или пластмассовую изоляцию. В качестве пластмасс используются полиэтилен, поливинилхлоридный пластикат, полистирол. Изоляция может быть комбинированной: воздушно-бумажной или воздушно-полиэтиленовой. Кабели имеют свинцовые, алюминиевые, стальные, пластмассовые или металлопластмассовые оболочки. Кабели связи делятся на высокочастотные и низкочастотные. Высокочастотные кабели — это кабели дальней связи, низкочастотные — кабели местной связи (городские телефонные, внутрирайонные и т.п.).

3. Контрольные кабели предназначены для питания приборов, аппаратов и других электротехнических устройств и используются в цепях контроля. Контрольные кабели имеют токопроводящие жилы из меди, биметалла алюминий-медь, алюминия. Изоляция в основном из полиэтилена и поливинилхлоридного пластиката. Используется также резиновая изоляция. Число токопроводящих жил — от 4 до 37, сечения — от 0,75 до 10 мм².

4. Кабели управления используются для целей дистанционного управления и имеют медные жилы. В качестве изоляции используются полиэтилен, поливинилхлоридный пластикат, фторопласт, резина. Число токоведущих жил — от 3 до 108. Все или отдельные токопроводящие жилы могут быть экранированными. Оболочки кабелей — пластмассовые. Поверх оболочки может накладываться панцирная броня из стальных проволок. Кабели управления могут иметь круглую или плоскую форму.

5. Радиочастотные кабели предназначены для передачи высокочастотной энергии между антеннами и различными радиотехническими и электронными устройствами, а также для соединений внутри этих устройств. Выпускаемые кабели в основном имеют коаксиальную конструкцию. Внутренний проводник медный, изоляция из полиэтилена, фторопласта или полувоздушная (пористые пластмассы, шайбы, кордель и т.п.). Поверх изоляции наложены внешний проводник и защитная оболочка из полиэтилена или поливинилхлоридного пластиката.

Кабельные линии, прокладываемые по городским или промышленным территориям, являются закрытыми сооружениями, чаще всего подземными. Вследствие этого они защищены от воздействия ветра и гололёдных нагрузок, но подвержены другим отрицательным внешним воздействиям. В целях защиты от механических повреждений поверх электрической изоляции кабеля накладывается металлическая оболочка, которая имеет защитные покровы.

Кабельная линия (КЛ) как электроустановка состоит из следующих элементов: собственно кабеля (или кабелей), оборудования для соединения и секционирования участков кабеля и присоединения концов кабеля к аппаратуре и к шинам распределительных устройств (кабельная арматура), а также аппаратуры подпитки маслом или газом (для масло - и газонаполненных кабелей). Кабели могут прокладываться не только в земляных траншеях, но и в различных кабельных сооружениях – туннелях, каналах, блоках, шахтах, в кабельных этажах и двойных полах, по эстакадам и в галереях. Кабельная арматура иногда вместе с аппаратурой подпитки может размещаться в кабельных колодцах или камерах.

Кабели различают по следующим признакам: роду металла токопроводящих жил – кабели с алюминиевыми и медными жилами; роду материалов, которыми изолируют токопроводящие жилы – кабели с бумажной, пластмассовой и резиновой изоляцией; роду защиты изоляции жил кабелей от влияния внешней среды – кабели в металлической, пластмассовой и резиновой оболочке; способу защиты от механических повреждений – бронированные и небронированные; количеству жил – одно-,двух-,трех-,четырех- и пятижильные (рис.8).

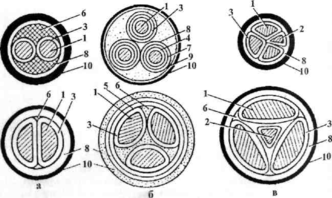

Рис. 8. Конструкция кабелей:

а — двужильные кабели с круглыми сегментными жилами; б — трехжильные поясной изоляцией и отдельными оболочками; в - четырехжильные с нулевой жилой круглой, секторной или треугольной формы: 1 - токопроводящая жила; 2 - нулевая жила; 3 - изоляция жилы;

4 - экран на жиле; 5 - поясная изоляция; 6 - заполнитель; 7 - экран на изоляции жилы; 8 - оболочка; 9 - бронепокров; 10 - наружный защитный покров.

Каждая конструкция кабелей имеет свои обозначения и марку. Марка кабеля составляется из начальных букв слов, описывающих конструкцию кабеля.

Рис. 9. Прокладка кабелей в траншее:

1 — кабель связи; 2 — кирпич для защиты от механических повреждений; 3 —мягкий грунт

для подсыпки; 4 — кабели до 35 кВ; 5— кабели до 10 кВ; б— контрольные кабели

Кабельные линии прокладывают в земляных траншеях, специальных кабельных сооружениях, на эстакадах, в галереях, открыто по стенам зданий и сооружений, в трубах, во внутрицеховых помещениях промышленных предприятий, а также коллекторах — подземных сооружениях, предназначенных для прокладки в них кабелей совместно с линиями связи и другими коммуникациями.

Наиболее дешевый способ канализации электроэнергии — размещение кабелей в траншее (рис. 9). Такой способ не требует большого объема строительных работ и создает хорошие условия для охлаждения кабелей. Недостаток этого способа — возможность механических повреждений кабелей во время различных раскопок, проводимых при эксплуатации сооружений. В траншеях кабели прокладывают на глубине не менее 0,7 м на трассах, не загруженных другими подземными и надземными коммуникациями. В одной траншее размещают не более шести кабелей на напряжение 6—10 кВ или двух кабелей на напряжение 35 кВ. Кроме того, рядом с ними допускается прокладка не более одного пучка из четырех контрольных кабелей.

При пересечении с железнодорожными путями и проездами в стесненных местах, на участках вероятного разлива расплавленного металла и в районах с интенсивными блуждающими токами или грунтами с особой степенью агрессивности применяют прокладку кабелей в блоках.

На территории энергоемких промышленных предприятий при наличии более 20 кабелей, идущих в одном направлении, применяют прокладку в туннелях. Такая прокладка обеспечивает надежную работу кабельных линий, но имеет самую высокую стоимость строительной части.

Кабельные туннели (рис. 10) монтируют из верхних 7 и нижних 8 лотковых элементов различных размеров по высоте Н и ширине В. Закладные детали 9 устанавливают в лотковых элементах для крепления сборных кабельных конструкций 5 и

Рис. 10. Прокладка кабелей в туннеле из сборных лотковых элементов

размещения на их полках 10 контрольных 7, силовых 3 кабелей и соединительных муфт 4. Огнестойкие перегородки 2 предназначены для разделения групп кабелей. В специальной зоне 6 предусматривается устройство освещения.

Подземные туннели вне зданий располагаются так, чтобы верх их перекрытия был заглублен на 0,5 м (на охраняемых территориях не нормируется).

Рис.11.Прокладка кабелей в каналах из сборных лотковых элементов:

1 – основание; 2 – лоток; 3 – закладные детали; 4 – перекрытие; 5 – кабельная конструкция

Кабельные каналы изготовляют из сборных железобетонных лотковых элементов 2 (рис. 11) различной ширины А и высоты Н. Габариты каналов рассчитаны на прокладку кабелей напряжением до 35 кВ сечением жил до 240 мм² включительно с радиусом изгиба кабелей до 1500 мм

2.2 Условия, определяющие выбор кабелей

Трасса кабельной линии может проходить по участкам с различными грунтами и различными условиями окружающей среды. При этом конструкции и сечения кабель следует выбирать по участку с наиболее тяжелыми условиями, если длина участков с более легкими условиями не превышает строительной длины кабеля.

Кабели 6-10 кВ с нормальной и обедненно пропитанной бумажной изоляцией при сечении жилы до 70 мм² имеет строительную длину 450 м, при сечениях 95 и 120 мм² – 400 м и при сечениях 150 мм² и более – 350 м. Кабели этих напряжений с изоляцией, пропитанной с нестекающим составом, при любых сечениях выпускаются в строительных длинах 250 м. Строительные длины кабелей 30-35 кВ составляют 250 м.

При значительной длине отдельных участков трассы с различными условиями прокладки для каждого из них необходимо выбирать соответствующие конструкции и сечения кабелей.

Участки трассы кабельной линии могут также находиться в различных условиях с точки зрения охлаждения кабеля. Если такое положение имеет место, то сечения кабеля должно выбираться по участку трассы с худшими условиями охлаждения, если его длина более 10 м. Для кабельных линий напряжением до 10 кВ прокладываемых в грунте или в воздухе, допускается применение на одной линии кабелей разных сечений, но не более трех. При этом длина наиболее короткого отрезка не должна быть менее 20 м.

Если трасса имеет вертикальные и наклонные участки, то возможность использования кабелей с нормально пропитанной изоляцией ограничивается допустимой для них разностью уровней. Она определяется допустимым повышением гидростатического давления в оболочке, а также необходимостью предотвращения разрушающей изоляцию ионизации в верхних точках при стекании вниз пропитывающего состава. Для кабелей 6 и 10 кВ в алюминиевой оболочке она составляет соответственно 20 и 15 м, в свинцовой оболочке – 15 м. Для кабелей 20 – 35 кВ допустимая разность уровней равна 5 м.

При больших разностях уровней применяются кабели с обедненно пропитанной изоляцией. Для таких кабелей на напряжение 6 кВ с броней из стальных лент допустимая разность уровней составляет 100 м. Разность уровней для кабелей с нестекающей пропиткой, пластмассовой и резиновой изоляцией не ограничивается.

Кабельные линии, прокладываемые в земле или в воде, выполняются обычно бронированными кабелями с внешним покровом, защищающим металлические оболочки от химических воздействий. Если используется небронированный кабель, то он должен обладать необходимой стойкостью к механическим воздействиям при прокладке во всех видах грунтов, при протяжке в блоках и трубах, а также стойкостью по отношению к тепловым и механическим воздействиям при эксплуатационно-ремонтных работах. Если прокладка осуществляется в помещениях с агрессивных средой, то должны применяться кабели, стойкие к воздействию этой среды.

В кабельных сооружениях и производственных помещениях могут прокладываться небронированные кабели при условии отсутствия опасности механических повреждений в эксплуатации. Если же такая опасность существует, то должны применяться бронированные кабели или надежная защита кабелей без брони (коробами, угловой сталью и т.п.).

Возможность возникновения пожара в кабельных сооружения и в производственных помещениях предопределяет требования к прокладываемым в них кабелям не иметь поверх броней (или поверх металлической оболочки небронированных кабелей) защитных покровов из горючих материалов. Металлические оболочки кабелей и металлические поверхности, по которым они прокладываются должны защищаться негорючим антикоррозионным покрытием.

Кабельные линии, сооружаемые на территории электростанций и подстанций, рекомендуется выполнять кабелями с броней из стальных лент и с негорючим защитным покрытием. Для линии, прокладываемых в блоках и трубах, как правило, используются небронированные кабели. Однако, учитывая значительные усилия при затягивании кабеля в блоки или трубы они должны иметь усиленную оболочку. Если лишь участок кабельных линии приложенных в блоках или трубах, то при длине этого участка не более 50 м допускается применение бронированных кабелей, но без наружного покрова из кабельной пряжи.

Глава ΙΙΙ. Шины

Устройство для канализации электроэнергии, состоящее из голых или изолированных шин, изоляторов, соединительных, защитных и опорных конструкций, называют шинопроводом. Они распространены в установках напряжением до 1000 В. Шины электротехнического назначения выпускаются медными и алюминиевыми. Медные шины (ГОСТ 434-78) применяются в тех случаях, когда используется их повышенная гибкость, в коррозионных условиях и т.д. Марки медных шин: ШММ — шины мягкие медные, ШМТ — шины медные твердые, ШМТВ — шины медные твердые из бескислородной меди. Обозначения размеров шин такие же, как и для прямоугольной проволоки: а — меньшая сторона (толщина), b — большая сторона (ширина). Номинальный размер шин по стороне а составляет от 4 до 30, по стороне b — от 16 до 120 мм. Минимальное сечение выпускаемых медных шин 180, максимальное — 1500 мм². Предельные отклонения размеров шин по сторонам а и b находятся в пределах ±0,02-^-0,35 мм в зависимости от размеров шин.
