Степень испарения Х_вз определялась из измерений прозрачности на длине волны воздействующего излучения X = 10,6 мкм, т. к. для исследуемого аэрозоля с радиусом частиц несколько единиц мкм применимо так называемое приближение водности: а_ор ~ Ч_а, где q_a — водность аэрозоля. Поскольку энергетическое ослабление излучения в аэрозольном слое длиной l по закону Бугера определяется как

Та = I / /0 = exp

где K — фактор эффективности ослабления, a

^Nn ^{- K} = ^а10,6~ ^qa^{, то}= ^qa,e ^/qa,0 = ^aop ^/аор,0 = ^ln>

где q_a 0, q_{a e} — начальная водность аэрозоля и водность после взрыва;

T_a 0, q₀p 0 —начальные прозрачность и коэффициент ослабления аэрозольной среды.

Таким образом, изменение прозрачности аэрозольной среды в момент взрыва соответствует изменению водности аэрозоля и, следовательно, взрывной степени испарения. Резкое изменение величины CC₀p / СС₀р 0 свидетельствует о наличии значительного испарения аэрозольных частиц в момент взрыва, после чего происходит медленное испарение конденсированной фракции продуктов взрыва за счет поглощения энергии низкоэнергетического «хвоста» импульса МЛИ.

2.2 Результаты лабораторных экспериментов

Результаты первых экспериментов по генерации АВ локальным объемом монодисперсного мелкокапельного водного аэрозоля типа 1 при воздействии импульсом МЛИ в контролируемых лабораторных условиях показали следующее. Форма генерируемого ОА-импульса отличается от классического варианта N -волны наличием «хвоста», рис. 2.10. Это связано с релаксационными процессами в объеме взаимодействия, который после воздействия импульсом МЛИ обладает свойствами объемного резонатора конечной добротности, что в свою очередь объясняется резким изменением параметров среды в объеме взаимодействия: часть жидкости испарилась с поверхности и в результате взрыва аэрозольных частиц, а горячий пар заполнил межкапельное пространство. К сожалению здесь и в далее подробно не рассматриваются релаксационные процессы, поскольку это выходит за рамки настоящей работы и представляет самостоятельное исследование микрофизики воздействия МЛИ на аэрозоль.

В экспериментах зафиксирована смена зависимости генерируемой акустической энергии от плотности энергии воздействующего излучения в области порога взрывного вскипания частиц аэрозоля Ел = 1,5 2 Дж/см2.

Полученные в экспериментах зависимости допускают простую физическую интерпретацию. При регулярном испарении и взрывном вскипании частиц жидкого аэрозоля в пучке МЛИ часть жидкости переходит в пар, что приводит к росту давления в облучаемом модельном объеме.

X

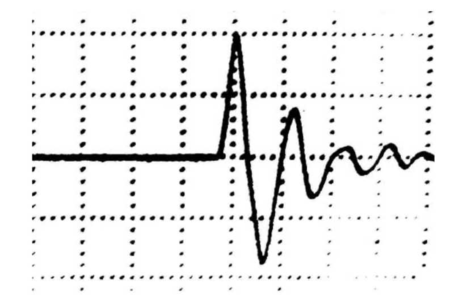

Рис. 10. Осциллограмма ОА-сигнала, генерируемого аэрозольным объемом при воздействии импульсом МЛИ. Временная развертка -20 мкс/дел

Поскольку для данного эксперимента длительность импульса воздействующего излучения значительно меньше времени пробега звука через поперечник облучаемого объекта Т_л < 2 - а_л / С0, то длительность генерируемого акустического импульса полностью определяется пространственными размерами облучаемого объема, а наблюдаемый процесс сводится к задаче излучения АВ источником с начально заданным профилем давления. Для таких задач определение излучаемой источником энергии можно оценить по формуле:

= Pa -AV^,

где P_a — атмосферное давление, AV — объем вытесненного воздуха. Полагая, что объем вытесненного воздуха равен объему, вытесненному паром, получим:

С другой стороны, по результатам регистрации ОА-сигнала, оценивалась генерируемая в ОА-импульсе акустическая энергия за первый период колебания:

Жа_К = 4 P+² • d² Т+ /.

Подстановка экспериментальных величин в дает значения акустической энергии W близкие к наблюдаемым в эксперименте - W из.

По результатам исследований, представленных выше, был определен коэффициент преобразования поглощенного лазерного излучения в энергию АВ:

Р

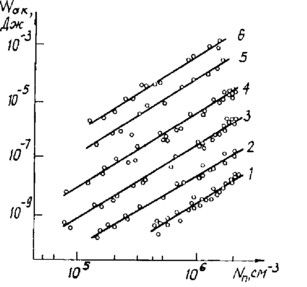

ис. 11. Зависимость генерируемой акустической энергии от концентрации аэрозольных частиц для различных значений плотности лазерной энергии: 1 -0,093; 2 - 0,23; 3 - 0,47; 4 - 0,93; 5 - 3,1; 6 - 18 Дж/см²

К_АВ = 1.6 • 10^-7 6.8 • 10^-7.

В отличие от представленных выше, количественно более точные и тщательные экспериментальные исследования были выполнены с модельными аэрозолями типа 1 несколько позднее. Результаты этих исследований для монодисперсного водного аэрозоля представлены на рис. 2.11, 2.12, где прямые линии проведены по методу наименьших квадратов, а приведенные на рис 2.12 зависимости соответствуют значениям начальной водности аэрозоля: 1 - 99, 2 - 49, 3 - 9,9 г/м.

Амплитуда генерируемых ОА-сигналов, как показывает рис. 2.11, пропорциональна концентрации аэрозольных частиц и в соответствии с пропорциональна водности аэрозольной среды. Согласно рис. 2.12, зависимость амплитуды генерируемого ОА-сигнала нелинейно зависит от плотности лазерной энергии при переходе от поверхностного испарения жидкокапельного однородно поглощающего водного аэрозоля к его взрывному вскипанию и разрушению. Зависимость энергии ОА-отклика от плотности воздействующей лазерной энергии для объема аэрозольных частиц при их поверхностном испарении близка к квадратичой. Кроме того, после

взрывного разрушения частиц эффективность генерации АВ заметно снижается. Установленный ОА- экспериментальными исследованиями энергетический порог ~2 Дж/см взрывного вскипания и разрушения водных капель аэрозоля хорошо согласуются с соответствующими оптическими исследованиями.

В экспериментах, проведенных с модельной средой типа 2, отмечалось, что при реализации поверхностного и взрывного испарения в ходе взаимодействия лазерного излучения с веществом модельной среды форма генерируемого акустического импульса изменяется. Для данного эксперимента длительность импульса воздействующего излучения значительно больше времени пробега звука через поперечник облучаемого объекта Т_л > 2 - а_л / С), поэтому длительность генерируемого акустического импульса должна полностью определяться длительностью импульса воздействующего лазерного излучения. Однако в были обнаружены отклонения от этого правила. В частности, было установлено уменьшение времени задержки регистрации акустического импульса Т_з при увеличении плотности воздействующей энергии Е_л, начиная с энергетического порога взрывного вскипания

Р

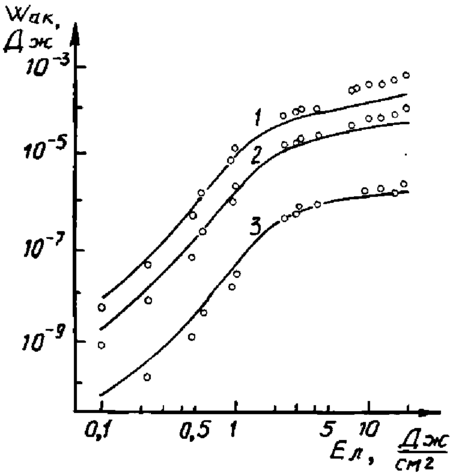

ис. 12. Зависимость генерируемой акустической энергии от плотности лазерной энергии для различных значений концентрации аэрозольных частиц: 1 -1,2106, 2 - 6105, 3 - 1,2Х105 см- . Сплошные линии - теория

Одной из основных характеристик процесса взрывного вскипания, влияющей на величину Т_з, является Т_вз - время от начала воздействия излучения на частицу до начала выброса пара с ее поверхности. Время взрыва складывается из времени нагрева вещества частицы до температуры взрывного вскипания, времени ожидания гомогенного появления паровых пузырьков в перегретой жидкости, времени их роста и выхода на поверхность, что приводит к разрушению всей частицы, в случае малых однородно поглощающих капель СС₀р - а0 < 1, либо ее части в случае больших неоднородно поглощающих капель а_ор - а0 > 1. И в том и в другом случае начало выброса пароконденсата является началом формирования регистрируемого импульса давления.

В времена взрыва исследовались оптическим методом по изменению прозрачности аэрозольного слоя и сигналу светорассеяния. Было отмечено уменьшение Т_вз от 3 до 1 мкс при увеличении Е_л от 2 до 10 Дж/см². Эти результаты хорошо согласуются с экспериментальными данными, полученными другими авторами, выполненными по независимым методикам, а также с теоретическими расчетами. Зафиксированное в уменьшение времени задержки Т_з при увеличении значений Е_л в тех же пределах, что и в работе, примерно на порядок больше величины Т_вз и не может быть объяснено изменением времени взрыва. Такое уменьшение может быть обусловлено еще двумя причинами: первая - значительный рост избыточного давления в области взаимодействия лазерного излучения с аэрозолем и, как следствие, рост нелинейных акустических эффектов: искажение профиля АВ, увеличение скорости ударной волны на ранних стадиях ее возникновения; вторая — увеличение размеров области генерации акустического импульса за счет разлета продуктов взрыва аэрозольных частиц после воздействия лазерного излучения. Первой из указанных причин согласно условиям проведения измерений можно пренебречь, поскольку нелинейные эффекты в генерируемых акустических импульсах ничтожно малы. Соответствующая оценка показывает, что параметр нелинейности N принимает значения:

N = --² << 1,

а_э - эффективный размер области формирования акустического импульса; р ~ у • P / С0

- возмущение плотности. Очевидно, что возникшую АВ можно считать линейной уже на ранних стадиях ее распространения от объема взаимодействия.

Таким образом, в качестве возможной причины, приводящей к уменьшению величины Т_з с ростом плотности энергии лазерного излучения, следует считать изменение размера области формирования акустического импульса.

Относительная изменчивость временных параметров акустического отклика от плотности лазерной энергии экспериментально исследована с использованием модельной среды типа 3 и представлена на рис. 2.13.

X

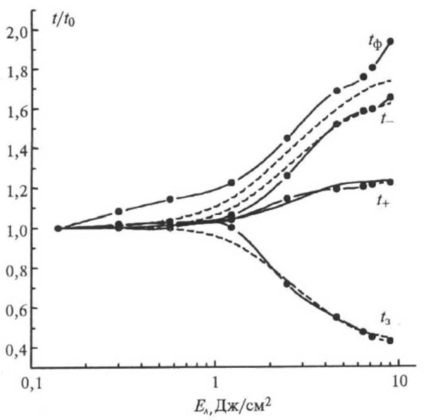

Рис. 13. Относительные изменения временных параметров акустического отклика в зависимости от плотности энергии лазерного излучения эксперимент - сплошные кривые, теория - пунктирные кривые

В качестве величин?0 использованы соответствующие значения временных параметров импульса давления при Е_л = 0,14 Дж/см².

Из рис. 2.13 следует, что при тепловом и испарительном механизме формирования акустического сигнала величина Т_з не изменяется и соответствует времени распространения импульса давления от источника до приемника со звуковой скоростью. При переходе к взрывному вскипанию облучаемого объема величина Т_з резко сокращается, что говорит об изменении механизма формирования акустического сигнала. При смене режимов взаимодействия наблюдаются существенные изменения формы сигнала. Изменяются соотношения между общей длительностью фазы сжатия и ее передним фронтом. Поскольку при возбуждении объема взаимодействия коротким лазерным импульсом форма переднего фронта акустического импульса должна повторять распределение термооптических источников, то значительное уменьшение величины Т_з и увеличение Тф свидетельствуют о том, что размеры области генерации АВ, которая заполнена фрагментами взрыва капель, существенно увеличиваются при Е_л > 2 Дж/см².

Полученная в экспериментах зависимость пикового акустического давления P+ в регистрируемом сигнале от плотности энергии воздействующего излучения Е_лпри d = 5 см показана на рис. 2.14 и близка к полученным ранее в.

Линии на рис. 2.14 построены по методу наименьших квадратов, согласно следующим аппроксимациям:

1. - полидисперсный аэрозоль с модальным радиусом частиц 4 мкм, водностью 800 г/м³:

P = Е_л°'⁷³ -146 при 2,3 < Е_л < 20 Дж/см²;

P = Е_л² - 52 при 0,3 < Е_л < 2,3 Дж/см²;

P = Е_л -16 при 0,05 < Е_л < 0,3 Дж/см².

2. - монодисперсный аэрозоль с радиусом частиц 2,7 мкм, концентрацией частиц _{5 -3 3}
