Рис 1.3. З'єднування в стик і окінцювання багатодротяних алюмінієвих жил перерізом 16 — 240 мм2 за методом контактного розігрівання.
а - сплавляння кінця жили в моноліт; б - встановлення жил у формі для зварювання в стик,
в - зварювання жил, г - підготовка жили до окшцювання наконечником, д - стадії зварювання при окшцюванш багатодротяних алюмінієвих жил наконечниками, 1 - присаджувальний пруток, 2 - електродоутримувач, 3 - вугільний електрод, 4 - рознімна форма, 5 - сталевий хомутик, 6 - охолоджувач, 7 - провід для приєднування охолоджувача до зварювального трансформатора, 8 - жолобчаста форма для з'єднування жил зварюванням, 9 - наконечник
Для окінцювання зварюванням багатодротяної алюмінієвої жили наконечник надягають на жилу так, щоб вона виступала з нього на 2-3 мм (рис. 1.3, г), а потім виконують зварювання (рис. 1.3, д).
Термітне зварювання. Термітне зварювання багатодротяних алюмінієвих проводів здійснюють у термітному патроні, який складається з термітного муфеля і сталевого кокілю.
Перед зварюванням у термітному патроні знімають ізоляцію із з'єднуваних жил по довжині, що залежить від їх перерізу.
Переріз жил, мм2 Довжина ізоляції,що знімається, мм
16 і 25 50
35 і 50 55
70 60
95 і 120 65
150 і 185 70
240 75
Жили протирають ганчіркою і вкривають їх та присаджувальний пруток тонким шаром флюсу ВАМІ, розбавленого водою до пастоподібного стану. На підготовлені таким чином кінці надягають алюмінієві втулки або ковпачки, які запобігають підплавлен-ню чи перепаленню поверхні окремих дротинок зовнішнього плетення. Потім надягають термітний муфель з кокілем, після чого місця входу з'єднуваних жил до термітного патрона ущільнюють, підмотуючи азбестовий шнур, щоб запобігти витіканню розплавленого металу. На звільнених від ізоляції відрізках жил кабелю для захисту від перегрівання встановлюють охолоджувальні кліщі. Термітний патрон розміщують у пристрої-для з'єднування жил термітним зварюванням. Починаючи зварювання, закріплюють на шматку сталевого дроту завдовжки 350-400 мм спеціальний сірник, який створює при горінні температуру, близьку до 1000 °С. Сірником підпалюють торець муфеля, а отже, і патрон, у процесі горіння якого здійснюється зварювання проводів.
З'єднування, відгалуження та окінцювання мідних проводів перерізом 1-102
Для приєднання мідних однодротяних проводів перерізом від 1 до 2,5 мм2 до затискачів приладів і апаратів обмежуються тим, що кінець проводу згинають у кільце з внутрішнім діаметром, який дещо перевищує діаметр затискного гвинта, або оголений кінець проводу вводять у контактний пристрій виробу чи апарата і закріплюють у ньому притискним гвинтом.

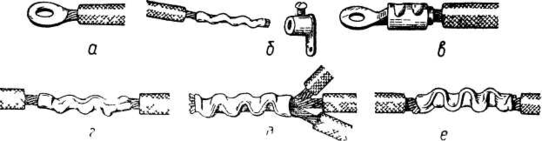

Рис. 1.4 Окшцювання, з'єднування і відгалуження мідних проводів перерізом до 10 мм2
а - окшцювання кільцевим наконечником; б - окшцювання опресовуванням з мідною фольгою, в - окшцювання наконечником місцевим вдавлюванням; г - з'єднування місцевим вдавлюванням за один прийом пуансоном з чотирма виступами; д - відгалуження місцевим вдавлюванням у два прийоми пуансоном з двома виступами: є - з'єднування місцевим вдавлюванням у п'ять прийомів пуансоном з одним виступом
Для того, щоб приєднати до затискачів мідну багатодротяну жилу перерізом до 2,5 мм2, її попередньо згинають у кільце, яке потім облуджують або опресовують кільцевим наконечником (рис. 1.4, а). Якщо затискач виробу є циліндром з отвором і притискним гвинтом, то багатодротяну мідну жилу окінцьовують облуджуван-ням або опресовуванням кінця проводу, обгорнутого одним шаром мідної стрічки (фольги) завтовшки 0,15-0,2 мм (рис. 1.4, б).
Мідні багатодротяні жили перерізом 4,5 і 10 мм2 окінцьовують трубчастими наконечниками (рис. 1.4, в) місцевим поперечним вдавлюванням кліщами ПК-2М циліндричної частини наконечника Оголений відрізок проводу повинен мати довжину, яка дорівнює довжині циліндричної частини наконечника плюс 2 мм, а кабельних жил - плюс 10 мм (для наступної герметизації).
З'єднування і відгалуження багатодротяних мідних жил виконують місцевим вдавлюванням з'єднувальної гільзи за один раз (рис 1.4, г) пуансоном з чотирма виступами, за два рази (рис. 1.4, д) - пуансоном з двома виступами або за п'ять разів (рис. 1.4, є) - пуансоном з одним виступом.
Розміри та конструкції наконечників і з'єднувальних гільз, а також розміри та конструкції пуансонів і матриць підбирають за відповідними таблицями довідників залежно від перерізу проводів.
З'єднування і окінцювання проводів ТПРФ і А1ПРФ
Жили проводів ТПРФ і АТПРФ з'єднують у коробці, куди вводять проводи, попередньо знявши з них захисну металеву оболонку завдовжки 5-6 мм з тим, щоб кінець кожного вільного від оболонки проводу виступав всередині коробки на 3-4 мм. На кінець введеного в коробку проводу, відступивши на 8-10 мм від краю захисної оболонки, накладають по довжині 8-10 мм бандаж із сурових ниток або ізоляційної стрічки, після чого знімають загальну поясну ізоляцію, вводять провід у коробку і, зачистивши жили, з'єднують їх між собою опресовуванням або приєднують до затискачів коробки.
Кінець проводу ТПРФ, підведеного до щитка або апарата, забивають окінцювачем, який складається із сталевої трубки дещо більшого діаметра, ніж провід ТПРФ, і фарфорової втулки, надягненої на кінець трубки. Окінцювач надягають на провід ТПРФ і кріплять до опорної поверхні скобою з двома лапками.
ІІІ. Послідовність операцій під час з'єднування і відгалуження жил кабелів
З'єднування і відгалуження струмопровідних жил виконують за допомогою спеціальних інструментів, різних пристроїв і приладдя, короткий перелік яких наведений у табл. 1.
З'єднування і відгалуження три- і чотирижильних кабелів здійснюють різними способами (табл. 2), які вибирають залежно від матеріалу і перерізу струмопровідних жил кабелів. З'єднування і відгалуження струмопровідних жил кабелів слід виконувати з дотримуванням технології, яка забезпечує надійний електричний контакт і необхідну механічну міцність з'єднання.
При виборі способу з'єднування потрібно враховувати: характерні особливості кожного із способів з'єднування; матеріал і переріз з'єднуваних жил; наявність матеріалів та інструментів, необхідних для виконання з'єднання; можливість здійснення даного способу внаслідок конструктивних особливостей з'єднання або муфти. Нижче наводиться стисла характеристика кожного із зазначених у табл. 2 способів з'єднування струмопровідних жил кабелів. Паяння є одним з найпоширеніших способів з'єднування стру мопровідних жил кабелів між собою. Суть його полягає в тому, що розігрітий до рідкого стану припій проникає в метал з'єднуваних жил, а потім, застигаючи, утворює механічно міцне з'єднання. Для з'єднування паянням алюмінієвих жил застосовують припої А, ЦО-12, ЦА-15, ЦМО, П тощо, а для з'єднування мідних жил - припої ПОС-30, ПОС-40 та ПОС-50. Під час паяння алюмінієвих жил з їх поверхні слід попередньо видалити плівки оксидів, які перешкоджають проникненню припою в метал і створенню щільного контакту в місці-з'єднання. З'єднування паянням здійснюють із застосуванням флюсів, паяльних жирів і паст: каніфолі, паяльного жиру № 1, № 5 тощо - для мідних жил; КМ-1, АФ-4А, ВАМІ, кварцовазелінової пасти - для алюмінієвих жил.
Таблиця 1 Перелік інструменту і приладдя для монтажу кабельних муфт
| Назва | Кількість, шт. |
| Аптечка Діеталеві банки місткістю 0,5 і 1,5 л Бідони Бронерізка Ванночка для парафіну Циліндричне відро місткістю 10-12 л Лійка для заливання маси в муфту Дзеркало для огляду муфт і кабелів 3убила 25 X 200 і 35 X 400 мм Каністра місткістю 5 л Каструля з кришкою для розігрівання кабельної мастики Малярні пензлі Кліщі для знімання гумової і пластмасової ізоляції жил кабелів Розвідний ключ № З Гайковий ключ 3/8" X 1/2" Гумовий килимок з рифленою поверхнею Кусачки Ківш для розігрівання припою Гачок з дерев'яною ручкою Паяльна лампа або пропановий пальник з балоном і шлангом Ложка (чумичка) Лоток для інструменту Штикова (саперна) лопата Сталевий лом Лоток з покрівельної сталі Мішалка для розмішування епоксидного компаунду, кабельної мастики та припою Сталевий метр Слюсарний молоток масою 0,6 кг Дерев'яний молоток Напилки (набір: тригранний драчовий 12"-1 шт, лицьовий 8" - 1 шт., круглий драчовий 10"- 1 шт ) Монтерський складаний ніж Монтерський простий ніж Ніж для знімання алюмінієвої оболонки Ніж для знімання пластмасової оболонки Ножиці для перерізання кабелю Ножівка по металу Обколотка для осаджування свинцевої труби Викрутка завдовжки 100 мм Захисні окуляри із шкіряним обідком Брезентові намети з каркасом Поліетиленові рукавички з бязевою підкладкою або гумові (медичні) Брезентові рукавички (або рукавиці) Пінцет Планшет для дрібного інструменту Універсальні плоскогубці завдовжки 200 мм Інвентарна підставка для монтажу з'єднувальних муфт Ножівкові полотна Лист розміром 520 X 310 для прошпаровувальної маси Розшрівач заливальної мастики і припою Розбортовка Сталева рулетка завдовжки 10 м Скрині для інструментів і матеріалів Термос для підігрівання банки з комплектом паперових роликів і рулонів Термометр із шкалою до 300 °С у металевій оправі Шаблони для згинання жил Штангенциркуль Сталева щітка Металевий ящик, що замикається | 1 2 2 1 1 1 1 1 2 1 1 2 1 2 1 1 1 1 1 2 1 1 1 1 1 3 1 1 1 3 1 1 1 1 1 1 1 1 2 2 2 пари 2 пари 1 1 1 1 6 1 1 1 1 2 1 1 2 1 1 1 |

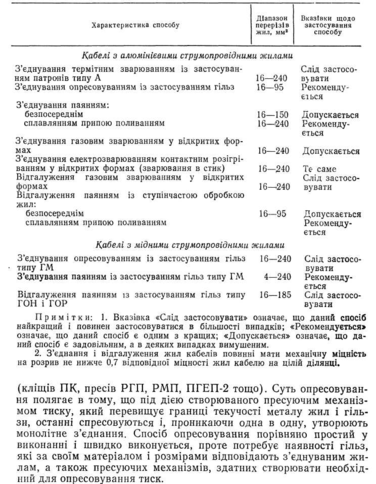

Таблиця 2. Галузі застосування способів з'єднування і відгалуження жил три- і чотирижильних кабелів напругою до 1 кВ
Опресовування є кращим із застосовуваних способів з'єднування алюмінієвих жил кабелів напругою до 1 кВ. Опресовування виконують із застосуванням гільз та опресовувальних механізмів (кліщів ПК, пресів РГП, РМП, ПГЕП-2 тощо). Суть опресовування полягає в тому, що під дією створюваного пресуючим механізмом тиску, який перевищує границі текучості металу жил і гільзи, останні спресовуються і, проникаючи одна в одну, утворюють монолітне з'єднання. Спосіб опресовування порівняно простий у виконанні і швидко виконується, проте потребує наявності гільз, які за своїм матеріалом і розмірами відповідають з'єднуваним жилам, а також пресуючих механізмів, здатних створювати необхідний для опресовування тиск.
а б в
Рис. 3.1 Послідовність операцій згинання жил кабелю (а, б, в)
Газове і електричне зварювання допускається застосовувати для з'єднування алюмінієвих жил кабелів перерізом 16-240 мм2. Для газового зварювання використовують теплоту спалюваною газу (пропан-бутану тощо), яка досягає температури 2300 °С і вище, а для електрозварювання - теплоту, яка виділяється в ділянці, що має великий опір, у момент проходження через неї струму зварювання в кілька сот ампер. Газове і електричне зварювання здійснюють із застосуванням екранів, які захищають ізоляцію поблизу ділянки зварювання від прямого впливу високої температури, а також охолоджувачів, призначених для відведення теплоти від зварюваних жил.
Термітне зварювання - один з найдосконаліших способів з'єднування алюмінієвих жил кабелів. Термітне зварювання здійснюють із застосуванням патронів А. Термітний патрон підпалюють спеціальним сірником, який створює під час горіння необхідну для підпалювання термітного розчину патрона температуру, близьку до 1000 °С. При зварюванні жил у термітному патроні ізоляцію жил захищають від впливу високої температури.
