Генерация второй гармоники - получение излучения с удвоенной частотой (рис. 20,а) при облучении нелинейного оптического кристалла лазером. Например, для практических нужд излучение неодимового лазе-ра в ближней инфркрасной области (1,06 мкм) преоб-разуют в видимое излучение (0,53 мкм).

В кристалле, не имеющем зеркальной симметрии, поляризация зависит от знака вектора поля. Если к кристаллу приложить синусоидальное поле (свет), то возникнет частично нелинейная поляризация. В результате этого в излучении диполей помимо основной частоты наблюдаются колебания с удвоенной частотой. Это и есть гармоники второго порядка. Для получения хорошего коэффициента удвоения необходимо согласование фаз и совпадение фазовых скоростей в излучении основной частоты и высших гармоник, чего можно добиться, используя кристаллы с двойным лучепреломлением. Аналогичным способом осуществляют, генерацию третьей гармоники.

Если нелинейный оптический кристалл поместить в оптический резонатор и производить накачку лазер­ным излучением с частотой со, то на выходе резонатора будет излучение с двумя частотами , удовлетво-

ряющими соотношению Это явление

параметрического излучения (рис. 20,б). Оптическое смешение - это явление с эффектом, обратным пре­дыдущему. Здесь при облучении с двумя частотами на выходе из кристалла получится излучение с частотой (рис. 20, б). Это происходит

благодаря многофотонному поглощению, когда вместо нескольких поглощенных квантов испускается один с более высокой энергией. Показатель преломления вещества обычно не зависит от амплитуды световых волн, но большие амплитуды вызывают его изменение (рис. 20, г). В результате световой луч в веществе начинает «сходиться». Это явление нелинейной оптики называют автофокусировкой.

7. Эффект Рамана

Эффектом Рамана (рис. 21) называют рассеяние монохроматического излучения в веществе, При котором в спектре рассеянного света появляются новые, характерные для данного вещества линии, отличающиеся от спектральной линии источника. Это явление впервые в 1928 г. обнаружил индийский физик Раман. Если направлять на вещество сильный когерентный свет, например свет лазера, то наблюдается сильное рамановское рассеяние с выраженной направленностью. Это явление, названное вынужденным рамановским рассеянием, впервые обнаружил Вудбьюри (Woodbury) в 1962 г. Явление, открытое Раманом, в отличие от вынужденного рамановского рассеяния стали называть естественным римановским рассеянием.

.

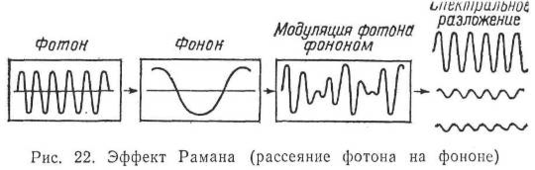

Эффект Рамана отражает обмен энергией между светом и веществом. Фотон с энергией либо отдает часть энергии веществу, либо на столько же повы­шает свою энергию за счет вещества. Энергия рас­сеянных фотонов становится равной либо . Первый случай называют стоксовым, а второй - антистоксовым излучением. Обычно интенсивность стоксового излучения выше, чем антистоксового. Энергия света в твердом теле изменяется вследствие взаимодействия кванта с фононом или плазмоном (рис. 22). При прохождении света через газ или жидкость рамановское рассеяние есть результат взаимодействия квантов с колеблющимися молекулами.

Эффект Рамана - сложное явление, зависящее от различных причин, стал эффективным методом полу­чения различной информации о веществе. В послед­нее время его используют для оценки структуры полупроводников. Например, наблюдая рамановское рассеяние в кристалле GaAs, имеющем структуру цинковой обманки, в соответствии с правилами отбо­ра видим, что спектры рассеяния от плоскости (100) и от других плоскостей имеют различную поляризацию из-за взаимодействия света с LO-фононами.

Используя это свойство, можно определять ориентацию кристаллической решетки тонких пленок, выращенных эпитаксиально. При наблюдении рамановского рассеяния в смешанных кристаллах, например в кристаллах AlxGa1-xAs, можно, разделив составляющие рассеяния с фононами, характерными для AlAs и для GaAs, определить постоянную х. Кроме этого, эффект Рамана позволяет оценить механические напряжения в поверхностном слое полупроводников и концентрацию носителей в них.

Вынужденное рамановское рассеяние использовали для создания рамановского лазера. Если мощным лазером с энергией квантов ωо облучать такие вещества, как, например, водород, кремний или бензол, и вызывать в них вынужденное рамановское рассеяние, то в спектре рассеяния присутствует стоксова состав.

8. Давление света

1. Давлением света называется механическое действие, производимое электромагнитными волнами при падении на какую-либо поверхность.

2. Согласно электромагнитной теории света давление спета объясняется возникновением механических сил, действующих на электроны, находящиеся на поверхности освещаемого тела, со стороны электрической и магнитной компонент поля световой волны. Электрическое поле световой волны вызывает колебания зарядов в поверхностном слое тела. Магнитное поле действует на эти заряды с лоренцевой силой, направление которой совпадает с направлением вектора Пойнтинга световой волны. Величина давления света, оказываемого на некоторую поверхность нормально падающим на нее параллельным пучком света, определяется абсолютной величиной вектора Пойнтинга.

3 Если Р - энергия электромагнитного излучения, падающего нормально на некоторую поверхность единичной площади за 1 сек, с - скорость распространения спетовой волны в вакууме, R - коэффициент отражения света поверхностью, то давление р света на эту поверхность равно:

Здесь - объемная плотность оперши электромагнит­ного излучения.

9. Химические действия света

1. Действие света на поглощающие его вещества может вызвать химические превращения веществ, называемые фотохимическими peaкциями.

2. Разложение под действием света сложных молекул на более простые или на отдельные составляющие их атомы называется фотохимической диссоциацией молекул (фотодиссоциация, фотолиз, фотораспад).

Фотодиссоциация становится возможной при частоте света , удов­летворяющей условию

где - граничная частота фотодиссоциации, D - энер­гия фотодиссоциации, которая обычно меньше энергии диссоциации основного состояния системы.

3. Для фотохимических реакций имеет место закон эквивалентности Эйнштейна: для каждого акта фотохимического превращения требуется один квант поглощенного света. Количество прореагировавших молекул связывается с энергией поглощенных квантов. Число N молекул вещества, претерпевших фотохимическое превращение при поглощении единицы энергии света:

N≈1/hυ=λ/hc

Масса прореагировавшего вещества М = Nm, где т - масса молекулы.

Литература

1. Кноль М., Эйхмейер И. Техническая электроника, т. 1. Физические основы электроники. Вакуумная техника. - М.: Энергия, 2001.

2. Мирошников М.М. Теоретические основы оптико-электронных приборов: учебное пособие для приборостроительных вузов. -- 2-е издание, перераб. и доп. - Спб.: Машиностроение,20033 -- 696 с.

3. Порфирьев Л.Ф. Теория оптико-электронных приборов и систем: учебное пособие. - Спб.: Машиностроение,20033 -- 272 с.
