2.2. Магнитомягкие высокочастотные материалы

Под высокочастотными магнитомягкими материалами понимают вещества, которые должны выполнять функции магнетиков при частотах свыше нескольких сотен или тысяч герц. По частотному диапазону применения их в свою очередь можно подразделить на материалы для звуковых, ультразвуковых и низких радиочастот, для высоких радиочастот и для СВЧ.

По физической природе и строению высокочастотные магнитомягкие материалы подразделяют на магнитоэлектрики и ферриты. Кроме того, при звуковых, ультразвуковых и низких радиочастотах можно использовать тонколистовые рулонные холоднокатанные электротехнические стали и пермаллои. Толщина сталей достигает 30-25 мкм, а пермаллой, как мееханически более мягкий сплав, может быть получен толщиной до 2-3 мкм. Основные магнитные свойства таких тонких магнитных материалов близки к свойствам материалов больших толщин, однако они имеют несколько повышенную коэрцитивную силу и высокую стоимость, а технология сборки магнитных цепей из них весьма сложна.

2.3. Ферриты.

Как отмечалось выше, ферриты представляют собой оксидные магнитные материалы, у которых спонтанная намагниченность доменов обусловлена нескомпенсированным антиферромагнетизмом.

Большое удельное сопротивление, превышающее удельное сопротивление железа в 10³-10¹³ раз, а следовательно, и относительно незначительные потери энергии в области повышеных и высоких частот наряду с достаточно высокими магнитными свойствами обеспечивают ферритам широкое применение в радиоэлектронике.

Табл. 2 Группы и марки магнитомягких ферритов.

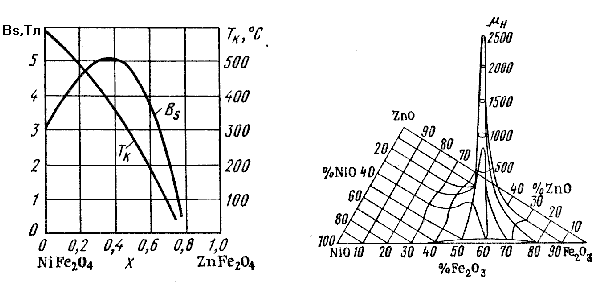

Высокопроницаемые ферриты. В качестве магнитомягких материалов наиболее широко применяют никель-цинковые и марганец-цинковые ферриты. Они кристаллизуются в структуре шпинели и представляют собой твердые растворы замещения, образованные двумя простыми ферритами, один из которых (NiFe₂O₄ или MnFe2O4) является ферримагнетиком, а другой (ZnFe₂O₄) - немагнитен. Основные закономерности изменения магнитных свойств от состава в подобных системах представлены на рис.2 и 3. Чтобы объяснить наблюдаемые закономерности, необходимо принять во внимание, что катионы цинка в структуре шпинели всегда занимают тетраэдрические кислородные междуузлия, а катионы трехвалентного железа могут находиться как в тетра-, так и в октаэдрических промежутках. Состав твердого раствора с учетом распределения

катионов по кислородным междуузлиям можно охарактеризовать следующей формулой:

(Zn²⁺_x Fe³⁺_1-x)[Ni²⁺_1-x Fe³⁺_1+x]O₄

где стрелки условно указывают направление магнитных моментов ионов в соответствующих подрешетках. Отсюда видно, что вхождение цинка в кристаллическую решетку сопровождается вытеснением железа в октаэдрические позиции. Соответственно уменьшается намагниченность тетраэдрической (А) подрешетки и снижается степень компенсации магнитных моментов катионов, находящихся в различных подрешетках (А и В). В результате возникает очень интересный эффект: увеличение концентрации немагнитного компонента приводит к увеличению намагниченности насыщения (а следовательно, и В_s) твердого раствора (рис.2). Однако разбавление твердого раствора немагнитным ферритом вызывает ослабление основного обменного взаимодействия типа А-О-В, что выражается в монотонном снижении температуры Кюри (Т_к) при увеличении мольной доли ZnFe₂O₄ в составе феррошпинели. Быстрый спад индукции насыщения в области х > 0,5 объясняется тем, что магнитные моменты небольшого количества ионов в тетраэдрической подрешетке уже не в состоянии ориентировать антипараллельно себе магнитные моменты всех катионов, находящихся в В-подрешетке. Иными словами, обменное взаимодействие типа А-О-В становится настолько слабым, что не может подавить конкурирующее взаимодействие типа В-О-В, которое также является отрицательным и стремится вызвать антипараллельную ориентацию магнитных моментов катионов в В-подрешетке.

Ослабление обменного взаимодействия между катионами при увеличении содержания немагнитного компонента приводит к уменьшению констант кристаллографической анизотропии и магнитострикции. Благодаря этому облегчается перемагничивание ферримагнетика в слабых полях, т.е. возрастает начальная магнитная проницаемость. Наглядное представление о зависимости начальной магнитной проницаемости от состава твердой фазы дает рис.3. Максимальному значению проницаемости отвечает точка в треугольнике составов с ориентировочными координатами 50% Fe₂O₃, 15% NiO и 35% ZnO. Этой точке соответствует твердый раствор Ni_1-xZn_xFe₂O₄ с х0,7. Из сопоставления рис.2 и 3 можно сделать вывод, что ферриты с высокой начальной магнитной проницаемостью должны обладать невысокой температурой Кюри. Аналогичные закономерности наблюдаются для марганец-цинковых ферритов.

Значения начальной магнитной проницаемости и коэрцитивной силы определяются не только составом материала, но и его структурой. Препятствиями, мешающими свободному перемещению доменных границ при воздействии на феррит слабого магнитного поля, являются микроскопические поры, включения побочных фаз, участки с дефектной кристаллической решеткой и др. Устранение этих структурных барьеров, также затрудняющих процесс намагничивания, позволяет существенно повысить магнитную проницаемость материала. Большое влияние на значение начальной магнитной проницаемости ферритов оказывает размер кристаллических зерен. Марганец-цинковые ферриты с крупнозернистой структурой могут обладать начальной магнитной проницаемостью до 20000. Это значение близко к начальной магнитной проницаемости лучших марок пермаллоя.

Магнитные свойства. Для ферритов, используемых в переменных полях, кроме начальной магнитной проницаемости одной из важнейших характеристик является тангенс угла потерь tg. Благодаря низкой проводимости составляющая потерь на вихревые токи в ферритах практически мала и ею можно пренебречь. В слабых магнитных полях незначительными оказываются и потери на гистерезис. Поэтому значение tg в ферритах на высоких частотах в основном определяется магнитными потерями, обусловленными релаксациооными и резонансными явлениями. Для оценки допустимого частотного диапазона, в котором может использоваться данный материал, вводят понятие критической частоты f_кр. Обычно под fкр понимают такую частоту, при которой tg достигает значения 0,1.

Инерционность смещения доменных границ, проявляющихся на высоких частотах, приводит не только к росту магнитных потерь, но и к снижению магнитной проницаемости ферритов. Частоту f_гр, при которой начальная магнитная проницаемость уменьшается до 0,7 от ее значения в постоянном магнитном поле, называют граничной. Как правило, f_кр < f_гр. Для сравнительной оценки качества магнитомягких ферритов при заданных значениях H и f удобной характеристикой является относительный тангенс угла потерь, под которым понимают отношение tg/_н.

Сравнение магнитных свойств ферритов с одинаковой начальной магнитной проницаемостью показывает, что в области частот до 1 МГц марганец-цинковые ферриты имеют существенно меньший относительный тангенс угла потерь, чем никель-цинковые ферриты. Это объясняется очень малыми потерями на гистерезис у марганец-цинковых ферритов в слабых полях. Дополнительным преимуществом высокопроницаемых марганец-цинковых ферритов является повышенная индукция насыщения и более высокая температура Кюри. В то же время никель-цинковые ферриты обладают более высоким удельным сопротивлением и лучшими частотными свойствами.

В ферритах, как и в ферромагнетиках, реверсивная магнитная проницаемость может существенно изменяться под влиянием напряженности постоянного подмагничивающего поля, причем у высокопроницаемых ферритов эта зависимость выражена более резко, чем у высокочастотных ферритов с небольшой начальной магнитной проницаемостью.

Магнитные свойства ферритов зависят от механических напряжений, которые могут возникать при нанесении обмотки, креплении изделий и по другим причинам. Чтобы не было ухудшения магнитных характеристик, ферриты следует оберегать от механических нагрузок.

Электрические свойства. По электрическим свойствам ферриты относятся к классу полупроводников или даже диэлектриков. Их электропроводность обусловлена процессами электронного обмена между ионами переменной валентности("прыжковый" механизм). Электроны, учавствующие в обмене, можно рассматривать как носители заряда, концентрация которых практически не зависит от температуры. Вместе с тем, при повышении температуры экспоненциально увеличивается вероятность перескока электронов между ионами переменной валентности, т.е. возрастает подвижность носителей заряда. Поэтому температурное изменение удельной проводимости и удельного сопротивления ферритов с достаточной для практических целей точностью можно описать следующими формулами:

= ₀ exp [-Э₀/(kT)] ; = ₀ exp [Э₀/(kT)]

где ₀ и ₀ - постоянные величины для данного материала; Э₀ - энергия активации электропроводности.

Среди многих факторов, влияющих на электрическое сопротивление ферритов, основным является концентрация в них ионов двухвалентного железа Fe²⁺. Под влиянием теплового движения слабосвязанные электроны перескакивают от ионов железа Fe²⁺ к ионам Fe³⁺ и понижают валентность последних. С увеличением концентрации двухвалентных ионов железа линейно возрастает проводимость материала и одновременно уменьшается энергия активации Э₀. Отсюда следует, что при сближении ионов переменной валентности понижается высота энергетических барьеров , которые должны преодолевать электроны при переходе от одного иона к соседнему. У ферритов-шпинелей энергия активации электропроводности обычно лежит в пределах от 0,1 до 0,5 эВ. Наибольшей концентрацией ионов двухвалентного железа и, соответственно, наименьшим удельным сопротивлением обладает магнетит Fe₃O₄ (феррит железа), у которого =510^-5 Омм. В то же время в феррогранатах концентрация ионов Fe²⁺ ничтожно мала, потому их удельное сопротивление может достигать высоких значений (до 10⁹ Омм).

Экспериментально установлено, что присутствие в ферритах-шпинелях определенного количества ионов двухвалентного железа приводит к ослаблению анизотропии и магнитострикции; это благоприятно отражается на значении начальной магнитной проницаемости. Отсюда вытекает следующая закономерность: ферриты с высокой магнитной проницаемостью, как правило, обладают невысоким удельным сопротивлением.

Для ферритов характерна относительно большая диэлектрическая проницаемость, которая зависит от частоты и состава материала. С повышением частоты диэлектрическая проницаемость ферритов падает. Так, никель-цинковый феррит с начальной проницаемостью 200 на частоте 1 кГц имеет = 400, а на частоте 10 МГц = 15. Наиболее высокое значение присуще марганец-цинковым ферритам, у которых она достигает сотен или тысяч.

Большое влияние на поляризационные свойства ферритов оказывают ионы переменной валентности. С увеличением их концентрации наблюдается возрастание диэлектрической проницаемости материала.

2.4. Магнитные материалы специализированного назначения

Ферриты и металлические сплавы с ППГ. Магнитные материалы с прямоугольной петлей гистерезиса (ППГ) находят широкое применение в устройствах автоматики, вычислительной техники, в аппаратуре телеграфной связи. Сердечники из материала с ППГ имеют два устойчивых магнитных состояния, соответствующих различным направлениям остаточной магнитной индукции. Именно благодаря этой особенности их можно использовать в качестве элементов для хранения и переработки двоичной информации. Запись и считывание информации осуществляются переключением сердечника из одного магнитного состояния в другое с помощью импульсов тока, создающих требуемую напряженность магнитного поля.

Двоичные элементы на магнитных сердечниках с ППГ характеризуются высокой надежностью, малыми габаритами, низкой стоимостью, относительной стабильностью характеристик. Они обладают практически неограниченным сроком службы, сохраняют записанную информацию при отключенных источниках питания.

К материалам и изделиям этого типа предъявляют ряд специфических требований, а для их характеристики привлекают некоторые дополнительные параметры. Основным из таких параметров является коэффициент прямоугольности петли гистерезиса К_пу, представляющий собой отношение остаточной индукции В_r к максимальной индукции В_max:

К_пу = В_r/В_max

Для определенности В_max измеряют при H_max = 5H_c. Желательно, чтобы К_пу был возможно ближе к единице. Для обеспечения быстрого перемагничивания сердечников они должны иметь небольшой коэффициент переключения S_q, численно равный количеству электричества на единицу толщины сердечника, которое необходимо для перемагничивания его из одного состояния остаточной индукции в противоположное состояние максимальной индукции.

Кроме того, материалы с ППГ должны обеспечивать малое время перемагничивания, возможно большую температурную стабильность магнитных характеристик, а следовательно, иметь высокую температуру Кюри и некоторые другие свойства.

Ферриты с ППГ в практике распространены шире, чем металлические тонкие ленты. Это объясняется тем, что технология изготовления сердечников наиболее проста и экономична. Свойства ферритовых сердечников приведены в табл.2.

Табл.3 Свойства сердечников и материалов с ППГ.

Характеристики
