Министерство общего и профессионального образования НовГУ

кафедра ПТР

Контрольная работа по материаловедению

Твёрдость.

Сверхпроводимость.

Выполнил студент гр. 9021з

Дроздов С. В.

Проверил:

Великий Новгород

2002

Оглавление

1. Твёрдость ………………………………………………………………….……2

2. Методы измерения твёрдости……………………………………….……..2

3. Сверхпроводимость………………………………………………….……….9

4. Основные характеристики композитных ВТСП-проводников…….10

5. Список литературы…………………………………………………………...13

Твёрдость.

Определение твёрдости по Бринеллю – отношение нагрузки, вдаливающей стальной шарик в испытуемый металл или сплав, к площади поверхности сферической лунки в металле (в сплаве) :

HB = P / F = P / ( ¶·D·h ) = 2·P / ( ¶·D sqr( D² – d²) ),

где D – диаметр шарика (10; 5; 2.5 мм); d – измеренный диаметр отпечатка, мм; h – глубина отпечатка; при нагрузках, равных 30·D²; 10·D²; 2,5·D² твёрдость определяют по таблицам без вычислений; метод при НВ не выше 450 кгс/мм².

Определение твёрдости по Виккерсу – отношение нагрузки на стандартную пирамиду при вдавливании её вершины в испытуемый материал к площади поверхности пирамидального отпечатка:

HV = P / F = 1.8544 ( P / D² ),

где D – диагональ отпечатка;

Определение твёрдости по Роквеллу – условная характеристика, значение которой отсчитывают по шкале твёрдомера; в зависимости от условий определения различают твёрдость HRA – для очень твёрдых материалов (по шкале А); HRB – дла мягкой стали (по шкале В); HRC – для закалённой стали ( по шкале С).

Измерения твердости изделия непосредственно на месте его эксплуатации статическим UCI методом и динамическим методом отскока обеспечивают высокую достоверность результатов, простоту и чрезвычайное удобство выполнения измерений. Широкий выбор измерительных зондов позволяет охватить почти все области применения.

Методы измерения твёрдости

UCI метод

UCI (Ultrasonic Contact Impedance) метод позволяет осуществлять быстрое и удобное измерение твердости по Виккерсу без применения микроскопа.

Принцип измерения твердости прост: алмазная пирамидка для измерений по Виккерсу закреплена на конце металлического стержня, который под действием пьезоэлектрического устройства колеблется на определенной частоте. Если алмазная пирамидка внедряется в материал, то металлический стержень меняет резонансную частоту. Это изменение возрастает с увеличением площади контакта. Так как эта площадь контакта является мерой для оценки твердости, то существует прямая связь между изменением частоты и твердостью материала. Процесс измерения завершается за 6 мс.

Метод отскока

Ударное тело, на конце которого закреплен шарик из твердого материала, под действием пружины падает на исследуемую поверхность. После своего падения вследствие суммарной пластической деформации падающее тело теряет часть своей энергии (как уменьшение скорости) и тем больше, чем меньше твердость исследуемого материала. Бесконтактным методом измеряются начальная скорость и скорость при отскоке. Для этого служит небольшой постоянный магнит, соединенный с ударным телом. Этот магнит, проходя через катушку, наводит в ней ЭДС индукции. Величина ее пропорциональна скорости движения магнита (ударного тела). По соотношению скоростей падения и отскока оценивается величина твердости.

Независимость результата измерений от пространственного положения зонда.

Оба метода позволяют получить результаты измерения, независящие от направления измерений (пространственного положения зонда). Ранее это являлось преимуществом UCI-метода, теперь это относится и к методу отскока. Несмотря на то, что во втором случае речь идет об измерении энергии (скорости), и по физическому смыслу на результаты измерения, в зависимости от направления измерений, сила тяжести должна оказывать различное влияние, введение поправки не требуется. Результаты измерения автоматически корректируются путем запатентованной специальной обработки сигналов

П РИБОР ДЛЯ ИЗМЕРЕНИЯ ТВЕРДОСТИ
DynaPOCKET

Это самый компактный и легкий из твердомеров для экспресс-анализа, работающих по методу отскока, сочетающий в одном блоке и индикатор с электронной частью и ударное устройство. Результаты измерения не зависят от пространственного положения прибора, даже в случае измерения на потолочной поверхности. Может быть использован для измерения твердости больших изделий с крупнозернистой структурой, включая литье, изделий сложной конфигурации с затрудненным доступом.

• измерения твердости по методу отскока в соответствии с нормами DIN A956 ASTM;

• использование стандартного ударного тела типа D с шариком из карбида вольфрама диаметром 3 мм и энергией 12 Н/мм;

• программа коррекции показаний для 9-ти групп материалов: легированная и нелегированная сталь, стальное литье, инструментальная сталь, коррозионностойкая сталь, серый чугун, чугун со сфероидальным графитом, алюминиевое литье, латунь, бронза, сплавы на основе меди;

• оценка и представление величины твердости в шкалах HL, HS, HV, HB, HRC, HRB и предела прочности в Н/мм2;

• измерения на цилиндрической или сферической поверхности с применением дополнительных насадок.

ТЕХНИЧЕСКИЕ ДАННЫЕ

П РИБОР ДЛЯ ИЗМЕРЕНИЯ ТВЕРДОСТИ
MIC 10

MIC 10 - это самый компактный и легкий из твердомеров для экспресс-анализа, работающих по UCI-методу, причем результаты измерения не зависят от пространственного положения зонда, даже в случае измерения на потолочной поверхности. Может быть использован для измерения твердости изделий из мелкозернистых материалов практически любой формы и размера, особенно при локальном исследовании свойств материала.

С ним могут быть использованы различные измерительные зонды с разной длиной стержней, что позволяет проводить измерения на изделиях сложной геометрической формы.

Два исполнения прибора - стандартное и DL с внутренней памятью, имеющей дополнительную магнитную карточку, для результатов измерения, автоматической настройки и специализированного формата протокола.

• Высокая точность измерения, обеспеченная постоянным слежением за процессом внедрения в контролируемое изделие путем непрерывного измерения частоты;

• оценка и представление величины твердости в шкалах HV, HB, HRC, HRB и предела прочности в Н/мм2 (только при работе с зондом усилием 98 Н);

• возможность конфигурирования прибора по индивидуально вы- бранным функциям (возможность блокировки их);

Дополнительно для MIC 10 DL:

• встроенная память на 1800 измерений, дополнительная память на магнитной карточке на 590 измерений;

• возможность распечатки статистических данных (максимальный и минимальный результат измерения, среднее значение, абсолютный и относительный разброс, абсолютное и относительное нормальное отклонение);

• последовательный интерфейс RS 232C для дистанционного управления от ПК или документирования результатов на принтере.

ТЕХНИЧЕСКИЕ ДАННЫЕ

И ЗМЕРЕНИЕ ТВЕРДОСТИ

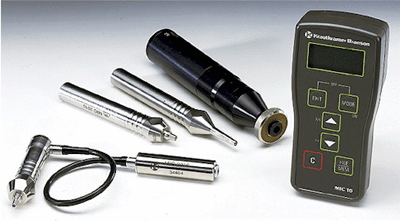

Измерительные зонды

Широкая гамма измерительных зондов и большой выбор принадлежностей увеличивает возможности применения измерения твердости импедансным методом и методом отскока.

Измерительные зонды для импедансного метода и принадлежности:

• ручной измерительный зонд MIC 201 (усилие 10 H, измерение на поверхностях, где ограничены размеры отпечатка), MIC 205 (усилие 50 Н, средняя нагрузка для большинства случаев измерения) и MIC 2010 (усилие 100 Н, для крупнозернистых материалов и шероховатой поверхности);

• MIC 201-AL (10 Н) и MIC 20-AL (50 Н) с удлиненным колеблющимся стержнем (37 мм) для измерений на сложной поверхности или в углублениях изделий сложной геометрии, например, на шнеках или зубчатых колесах;

• моторные зонды MIC 2103 (3 H) и MIC 211 ( 10 H) с моторным приводом и стержнем с алмазной пирамидкой по Виккерсу для очень достоверных измерений;

• аттестованные эталоны твердости;

• разнообразные вспомогательные средства и штативы для повышения точности при измерениях, например, призматическая насадка MIC 271 и насадка для плоской поверхности MIC 270 для ручных зондов; штатив MIC 222 - штатив для точного позиционирования зонда; специальные штативы, например, MIC 225 для измерений на шейках валов.

Метод отскока ударного тела

• Dyna D для стандартных измерений;

• Dyna G для массивных изделий, например, литые и кованые детали;

• Dyna E c алмазным индентором для измерений на изделиях с твердостью выше 650 HV;

• Насадки для лучшего позиционирования на криволинейных поверхностях: для сферической, сферической вогнутой, цилиндрической и цилиндрической вогнутой;

• Аттестованные эталоны твердости.

Сверхпроводимость
