1.2 Хроматическая поляризация света

Одним из эффектов интерференции поляризованных лучей света является хроматическая поляризация света, связанная с зависимостью всех интерференционных явлений от длины волны излучения. Она проявляется, в частности, в окрашивании интерференционной картины, возникающей при интерференции белого света.

Обычная схема получения картины хроматической поляризации света в параллельных лучах приведена на рисунке 1.3.

Рисунок 1.3 - Схема наблюдения интерференции поляризованных лучей

в параллельном световом потоке (N₁ - поляризатор, N₂ - анализатор; К - пластинка

толщиной l, вырезанная из одноосного двулучепреломляющего кристалла параллельно

его оптической оси)

В пластинке К, вырезанной из двулучепреломляющего одноосного кристалла параллельно его оптической оси ОО и установленной перпендикулярно пучку, плоскополяризованный луч разделяется на составляющую А_е с колебаниями электрического вектора, параллельными ОО (необыкновенный луч), и составляющую А_о, колебания электрического вектора которой перпендикулярны ОО (обыкновенный луч). Показатели преломления материала пластинки К для этих двух лучей (n_e и n_o) различны, а следовательно, различны скорости их распространения в К, вследствие чего эти лучи, распространяясь по одному направлению, приобретают разность хода. Разность фаз их колебаний при выходе из К равна d=(1/l ×2pl(n_о-n_e), где l -толщина К, l - длина волны падающего света.

Поляризатор N₁ пропускает лишь одну линейно поляризованную в направлении N₁N₁ составляющую исходного пучка, анализатор N₂ пропускает из каждого луча только его слагающую с колебаниями, лежащими в плоскости его главного сечения N₂N₂. Если оптические оси анализатора и поляризатора скрещены (N₁N₁), амплитуды слагающих А₁ и А₂ равны, а разность их фаз Dj=d+p. Они когерентны и интерферируют между собой. В зависимости от величины Dj на каком-либо участке пластинки К наблюдатель увидит этот участок тёмным, если Dj=(2n+1)p, или светлым, если Dj=2np, в монохроматическом свете и окрашенным -в белом свете. Если пластинка неоднородна по толщине или по показателю преломления, её участки, в которых эти параметры одинаковы, видны соответственно одинаково тёмными или светлыми либо одинаково окрашенными. Линии одинаковой цветности называют изохромами.

Схема для наблюдения хроматической поляризации света в сходящихся лучах показана на рисунке 1.4 Лучи разного наклона проходят в К разные пути, приобретая разности хода (различные для обыкновенного и необыкновенного лучей). По выходе из анализатора они интерферируют, давая характерные интерференционные картины, показанные на рисунке 1.5.

Рисунок 1.4 - Схема наблюдения хроматической поляризации в сходящихся лучах

(N₁ - поляризатор, N₂ - анализатор; К - пластинка толщиной l, вырезанная из одноосного двулучепреломляющего кристалла параллельно его оптической оси; L₁, L₂ - линзы)

а		б

Рисунок 1.5 - Интерференционные картины хроматической поляризации

в сходящихся лучах, когда оптические оси анализатора и поляризатора

скрещены (N₁^N₂, см. рисунок 1.4). Cрез кристаллической пластинки К

перпендикулярен (а) и параллелен (б) её оптической оси.

1.3 Двойное лучепреломление

Двойное лучепреломление - это явление расщепления пучка света в анизотропной среде на два слагающих, распространяющихся с разными скоростями и поляризованных в двух взаимно перпендикулярных плоскостях. Двойное лучепреломление впервые обнаружено и описано профессором Копенгагенского университета Э. Бартолином в 1669 г. в кристалле исландского шпата. Если световой пучок падает перпендикулярно к поверхности кристалла, то он распадается на два пучка, один из которых продолжает путь без преломления, как и в изотропной среде, другой же отклоняется в сторону, нарушая обычный закон преломления света (рисунок 1.6). Соответственно этому лучи первого пучка называются обыкновенными, второго - необыкновенными. Угол, образуемый обыкновенным и необыкновенным лучами, называется углом двойного лучепреломления. Если в случае перпендикулярного падения пучка поворачивать кристалл вокруг пучка, то след обыкновенного луча остаётся на месте, в центре, а след необыкновенного луча вращается по кругу. Двойное лучепреломление можно наблюдать и при наклонном падении пучка света на поверхность кристалла. В исландском шпате и некоторых др. кристаллах существует только одно направление, вдоль которого не происходит двойное лучепреломление. Оно называется оптической осью кристалла, а такие кристаллы - одноосными.

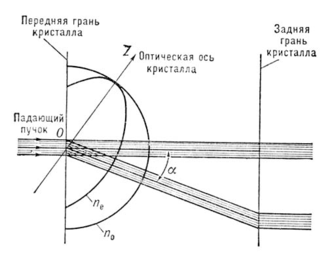

Рисунок 1.6 - Двойное лучепреломление в одноосном кристалле

при перпендикулярном падении пучка света на переднюю грань кристалла

Направление колебаний электрического вектора у необыкновенного луча лежит в плоскости главного сечения (проходящей через оптическую ось и световой луч), которая является плоскостью поляризации. Нарушение законов преломления в необыкновенном луче связано с тем, что скорость распространения необыкновенной волны, а, следовательно, и её показатель преломления n_е зависят от направления. Для обыкновенной волны, поляризованной в плоскости, перпендикулярной главному сечению, показатель преломления n_о одинаков для всех направлений. Если из точки О (рисунок 1.6) откладывать векторы, длины которых равны значениям n_е и n_о в различных направлениях, то геометрические места концов этих векторов образуют сферу для обыкновенной волны и эллипсоид для необыкновенной (поверхности показателей преломления).

В прозрачных кристаллах интенсивности обыкновенного и необыкновенного лучей практически одинаковы, если падающий свет был естественным. Выделив диафрагмой один из лучей, получившихся при двойном лучепреломлении, и пропустив его через второй кристалл, можно снова получить двойное лучепреломление. Однако интенсивности обыкновенного и необыкновенного лучей в этом случае будут различны, т. к. падающий луч поляризован. Отношение интенсивностей зависит от взаимной ориентации кристаллов - от угла a, образуемого плоскостями главных сечений того и другого кристалла (плоскости, проходящие через оптическую ось и световой луч). Если j=0° или 180°, то остаётся только обыкновенный луч. При a=90°, наоборот, остаётся только луч необыкновенный. При a=45° интенсивность обоих лучей одинакова. В общем случае кристалл может иметь две оптических оси, т. е. два направления, вдоль которых двойное лучепреломление отсутствует. В двуосных кристаллах оба луча, появляющиеся при двойном лучепреломлении, ведут себя, как необыкновенные.

Двойное лучепреломление, характеризуемое величиной и знаком Dn, может быть положительным и отрицательным; в соответствии с этим различают положительные и отрицательные (одноосные) кристаллы (таблица 1.1).

Таблица 1.1 - Значения показателей преломления для различных кристаллов

Кристалл	no	neмакс	Dn=neмакс-nо
Исландский шпат	1,65836	1,48639	-0,17197
Кварц	1,5442	1,5533	+0,0091
Каломель	1,9733	2,6559	+0,6826
Натриевая селитра	1,587	1,336	-0,251

Измерение Dn в тех случаях, когда двойное лучепреломление велико, может быть осуществлено непосредственным определением показателей преломления при помощи призм или специальных кристаллорефрактометров, позволяющих делать измерения n в разных направлениях. Во многих случаях (особенно для тонких слоев анизотропных тел), когда пространственное разделение двух лучей столь мало, что измерить n_о и n_е невозможно, измерения делаются на основании наблюдения характера поляризации света при прохождении его через слой анизотропного вещества.

Двойное лучепреломление объясняется особенностями распространения электромагнитных волн в анизотропных средах. Электрическое поле световой волны E, проникая в вещество, вызывает вынужденные колебания электронов в атомах и молекулах среды. Колеблющиеся электроны, в свою очередь, являются источником вторичного излучения света. Таким образом, прохождение световой волны через вещество - результат последовательного переизлучения света электронами. В анизотропном веществе колебания электронов легче возбуждаются в некоторых определённых направлениях. Поэтому волны с различной поляризацией будут распространяться в анизотропном веществе с разными скоростями. Помимо кристаллов, двойное лучепреломление наблюдается в искусственно анизотропных средах (в стеклах, жидкостях и др.), помещенных в электрическое поле, в магнитное поле, под действием механических напряжений и т. п. В этих случаях среда становится оптически анизотропной, причём оптическая ось параллельна направлению электрического поля, магнитного поля и т. п.

1.4 Оптическая активность вещества

Оптическая активность - способность среды вызывать вращение плоскости поляризации проходящего через неё света. Одним из первых исследований, приведших к обнаружению оптической активности, было исследование зависимость интенсивности линейно поляризованного света после его прохождения через анализатор от угла между плоскостями поляризации падающего света и анализатора, проведенное Э. Л. Малюсом. В 1810 г. им было установлена зависимость соотношения между интенсивностями падающего на анализатор I₀ и выходящего из него I света и углом , получившее название закона Малюса:

Сама же оптическая активность впервые была обнаружена в 1811 г. Д.Ф. Араго в кварце. В 1815 г. Ж.Б. Био обнаружил ее у чистых жидкостей (скипидара), а затем растворов и паров многих, главным образом органических, веществ. Он же установил, что:

• угол j поворота плоскости поляризации линейно зависит от толщины l слоя активного вещества (или его раствора) и концентрации с этого вещества с (закон Био):

где коэффициент a называется удельной оптической активностью;

• поворот плоскости поляризации света в данной среде происходит либо по часовой стрелке (j>0), либо против неё (j<0), если смотреть навстречу ходу лучей света. Соответственно оптически активные вещества, проявляющие естественную оптическую активность разделяют на правовращающие (положительно вращающие, j>0) и левовращающие (отрицательно вращающие, j<0).

Феноменологическую (макроскопическую) теорию оптической активности предложил в 1823 г. О. Ж. Френель, объяснивший ее различием преломления показателей среды n₊ и n_– для право- и левополяризованных по кругу световых волн. Полученное Френелем выражение имеет вид

где l - длина волны излучения в вакууме. Т. о., j может быть значительным даже при очень малом различии n₊ и n_–, если l, как это обычно, бывает много больше l. Этим объясняется чрезвычайно высокая чувствительность методов, основанных на измерении оптической активности (например, при определении различий в показателе преломления в 10 000 раз точнее самых точных измерений с помощью интерферометров).

В 1896 г. французский учёный Э. Коттон, обнаружил, что в одном и том же веществе угол вращения плоскости поляризации j имеет различные знаки по разные стороны от полос резонансного поглощения. Его исследования оптической активности веществ при прохождении через них света с длинами волн l, близкими к длинам волн полос поглощения l₀, выявили аномальную оптическую активность - увеличение a с ростом l, а также различие показателей поглощения при этих длинах волн для право- и левополяризованных по кругу лучей - т. н. круговой дихроизм, или эффект Коттона. Вследствие кругового дихроизма вблизи полос собственного поглощения не только поворачивается плоскость поляризации света, исходно поляризованного линейно, но и одновременно этот свет превращается в эллиптически поляризованный.

Развитие теории оптической активности тесно связано с изучением её дисперсии - зависимости a от l. Ещё Био установил, что в исследованных им случаях a тем меньше, чем больше l (j ~ l^–2). Такая дисперсия характерна для т. н. нормальной оптической активности - вдали от длин волн l₀, на которых в оптически активном веществе происходит резонансное поглощение. Дальнейшие исследования показали, что для объяснения оптической активности существен учёт изменения поля световой волны на расстояниях порядка размеров а молекулы (при описании многих других оптических явлений таким изменением можно пренебречь).

Одним из решающих этапов выяснения природы оптической активности явилось открытие Л. Пастером в 1848 г. оптических антиподов - веществ, неразличимых по всем физическим (и многим химическим) свойствам, кроме направления вращения плоскости поляризации (отличаясь знаками, удельные оптическией активности двух антиподов равны по абсолютной величине). Оказалось, что оптические антиподы (кристаллические решётки в кристаллах, отдельные молекулы в аморфных, жидких и газообразных оптически активных веществах - такие молекулы называются оптическими изомерами) являются зеркальными отражениями друг друга, так что никакими перемещениями и поворотами в пространстве не могут быть совмещены один с другим при полном тождестве образующих их элементов. Для молекул каждого из оптических изомеров характерна пространственная асимметрия - они не имеют плоскости зеркальной симметрии и центра инверсии.

Оптически активные вещества - это среды, обладающие естественной оптической активностью. Оптически активные вещества подразделяются на два типа. Относящиеся к первому из них оптически активны в любом агрегатном состоянии (сахара, камфора, винная кислота), ко второму - активны только в кристаллической фазе (кварц, киноварь). У веществ первого типа оптическая активность обусловлена асимметричным строением их молекул, у веществ второго типа - специфической ориентацией молекул (ионов) в элементарных ячейках кристалла (асимметрией поля сил, связывающих частицы в кристаллической решётке). Кристаллы оптически активных веществ всегда существуют в двух формах - правой и левой; при этом решётка правого кристалла зеркально симметрична решётке левого и не может быть пространственно совмещена с нею (т. н. энантиоморфные формы). Оптической активности правой и левой форм оптически активные вещества второго типа имеют разные знаки (и равны по абсолютной величине при одинаковых внешних условиях), поэтому их называется оптическими антиподами (иногда так называют и кристаллы оптически активных веществ первого типа).

Молекулы правого и левого оптически активного вещества первого типа являются оптическими изомерами. Продукт химической реакции без участия такого агента - всегда смесь оптических изомеров в равных количествах, т. н. рацемат. Физические свойства рацемата и чистых оптических изомеров зачастую различны [4]. Например, температура плавления рацемата несколько ниже, чем чистого изомера. Рацемат разделяют на чистые изомеры либо отбором энантиоморфных кристаллов, либо в химической реакции с участием асимметричного агента - чистого изомера или асимметричного катализатора, либо микробиологически. Последнее свидетельствует о наличии асимметричных агентов в биологических процессах и связано со специфическим и пока не нашедшим удовлетворительного объяснения свойством живой природы строить белки из левых оптических изомеров аминокислот - 19 из 20 жизненно важных аминокислот оптически активны. Применительно к оптически активным веществам первого типа термины “левый” (L) и “правый” (D) - условны в том смысле, что не соответствуют непосредственно направлению вращения плоскости поляризации в них, в отличие от этих же терминов для оптически активных веществ второго типа или терминов “левовращающий” и “правовращающий”. Физиологическое и биохимическое действие оптических изомеров часто совершенно различно. Например, белки, синтезированные искусств, путём из D-aминокислот, не усваиваются организмом; бактерии сбраживают лишь один из изомеров, не затрагивая другой; L-никотин в несколько раз ядовитее D-никотина. Удивительный феномен преимущественной роли только одной из форм оптических изомеров в биологических процессах может иметь фундаментальное значение для выяснения путей зарождения и эволюции жизни на Земле.

2 Поляризационные устройства и приборы

На многих из перечисленных в разделе явлений основаны принципы действия разнообразных поляризационных приборов, с помощью которых не только анализируют состояние поляризации света, испускаемого внешними источниками, но и получают требуемую поляризацию и преобразуют одни её виды в другие.
