СОДЕРЖАНИЕ.

Реферат 2

ЗАДАНИЕ. 3

ВВЕДЕНИЕ. 4

1. Цели и задачи курсовой работы. 4

ТЕПЛОВОЙ РАСЧЕТ ПРОТИВОТОЧНОГО РЕКУПЕРАТИВНОГО ТЕПЛООБМЕННИКА 5

1.Определение массовых секундных расходов теплоносителей. 5

2.Определение температурных условий работы теплообменника. 5

3. Определение коэффициентов теплоотдачи 6

4. Определение коэффициента теплопередачи 8

5. Определение площади поверхности охлаждения 8

РАСЧЕТ ТЕПЛОВОЙ ИЗОЛЯЦИИ КОЖУХА ТЕПЛООБМЕННИКА. 9

4. ГИДРАВЛИЧЕСКИИ РАСЧЕТ ТЕПЛООБМЕННИКА 11

Заключение. 13

Список использованных источников. 14

Реферат

Страниц 15, рисунков 2.

ПРОТИВОТОЧНЫЙ ТЕПЛООБМЕННИК, РЕКУПЕРАТОР, ТЕМПЕРАТУРА, ДАВЛЕНИЕ, МАССА, ГЕОМЕТРИЧЕСКИЕ РАЗМЕРЫ.

Объектом проектирования является рекуперативный теплообменник газотурбинной наземной установки замкнутого цикла. Целью работы является определение: величины рабочей поверхности теплообменника, температур теплоносителя на выходе из теплообменника и количества передаваемой теплоты.

В результате работы был спроектирован теплообменик для заданных параметрах рабочего тела.

Расчет выполнен на стадии технического предложения.

ЗАДАНИЕ.

ВВЕДЕНИЕ.

1. Цели и задачи курсовой работы.

Различают конструктивный и поверочный тепловой расчет теплообменного аппарата.

Цель конструктивного расчета состоит в определении величины рабочей поверхности теплообменника, которая является исходным параметром при его проектировании. При этом должно быть известно количество передаваемой теплоты или массовые расходы теплоносителей и изменение их температуры.

Поверочный расчет выполняется для теплообменника с известной величиной поверхности.

Цель теплового расчета состоит в определении температур теплоносителя на выходе из теплообменника и количества передаваемой теплоты. Подробно с основными схемами теплообменных аппаратов, конструкцией и методикой их расчета можно ознакомиться в учебной и специальной литературе [1-4].

В задании на курсовую работу необходимо, руководствуясь данной методикой, произвести конструктивный, тепловой и гидравлический расчеты противоточного теплообменника газотурбинной наземной установки замкнутого цикла. В ходе расчета следует выбрать исходные конструктивные соотношения для компоновки теплообменника. определить рабочую поверхность теплообменника. подобрать тепловую изоляцию и основные размеры, сделать эскизную схему аппарата. Необходимо определить затраты мощности на прокачку холодного и горячего теплоносителей.

Учебные пособия, справочники и литература, использованные в курсовой работе, указаны в библиографическом списке.

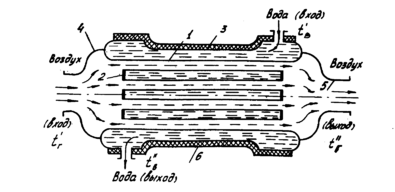

Конструктивная схема теплообменника представлена рис.1

Р
ис.1. Конструктивная схема теплообменника.

ТЕПЛОВОЙ РАСЧЕТ ПРОТИВОТОЧНОГО РЕКУПЕРАТИВНОГО ТЕПЛООБМЕННИКА

1.Определение массовых секундных расходов теплоносителей.

Н
а основе уравнения теплового баланса (при отсутствии потерь тепла и фазовых переходов теплоносителей)

г


де изменение энтальпии теплоносителей находится по формуле

Г
де G_в, G_г -массовый секундный расход теплоносителей, в котором для газа

t_г=t’_г-t’’_г=250-35=215 ⁰С, для воды t_в=t’’_в-t’_в=65-15=50 ⁰С.

2.Определение температурных условий работы теплообменника.

Н
аходим среднюю по длине теплообменника температуру жидкости (воды) при условии, что нагрев ее в теплообменнике сравнительно мал:

С
редняя по длине теплообменника температура газа

где среднелогарифмический температурный напор между теплоносителями

(
рис.3)

Если то

По полученным значениям t_ср.в и t_{ср. г} из табл.1 и 2 (все таблицы см. в прил.2) определяются необходимые теплофизические характеристики теплоносителей:

Pr, , C_p, , , :

_г=P_г/RT_г=8500000/287*387=76.53 кг/м³

3. Определение коэффициентов теплоотдачи

Коэффициент теплоотдачи от охлаждаемого газа к стенке трубки определяют с учетом числа трубок, по которым он протекает, ориентировочно это число может быть найдено по формуле:

(1)

Принимаем количество трубок n=61.

Скорость газа в трубах принимается равной w_г=20…60 м/с при р<0.5 МПа. В нашем случае при р>0.5 МПа скорость принимаем w_г= 30 м/с. Для воды скорость принимаем w_в= 2 м/с, а диаметр трубки d_вн= 10 мм. Вычислив число трубок и округлив его согласно табл.3 так, чтобы они заполняли всю трубную решетку, по n_пол=61 находим значение действительной скорости газа из формулы (1).

П
олученная скорость отличается на 5% от рекомендованной (или желаемой), что удовлетворяет погрешности 10%. Определяем предварительно критерий Рейнольдса:

и

ли

в
ычисляем значение коэффициента теплоотдачи из уравнения:

у
читывая также критериальное уравнение (применимо к газу и воде):

Имеем

Г
де _г = 1.05 - коэффициент, учитывающий влияние температурного фактора для охлаждаемого газа.

Н
аходим коэффициент теплоотдачи от трубок охлаждающей воде, для чего предварительно определяем проходное (живое) сечение межтрубного пространства.

Г
еометрические размеры поперечного сечения теплообменника должны удовлетворять условию,

г
де d_нар=d_вн+2м и = 2 мм. Следовательно, внутренний диаметр кожуха:

Н
а схеме трубной доски размещаем отверстия под трубки с шагом b=(1.25..1.3)d_вн или b= D_вн/m=0.140/9=0.016, где m=9- число трубок, укладываемых на диагонали (табл.3,[4]).В любом случае шаг не должен быть менее b_min=(1.25_...1.3)d_нар=9^*1.25= =0.018 м.Т.к шаг не удовлетворяет этому условию, то его надо увеличить и, определив вновь диаметр кожуха D_вн=bm=0.018*9=0.158 м, оценить новое значение скорости воды в межтрубном пространстве, используя формулы:

В

новь полученная скорость должна быть не менее 0,5 м/ В нашем случае скорость воды удовлетворяет этому условию. В дальнейшие расчеты вводить только скорректированные размеры. Для удобства следует изобразить схему и все размеры межтрубной доски и кожуха. Число Рейнольдса для воды:

г
де

К
оэффициент теплоотдачи от стенки трубки к воде (жидкости) вычисляется по формуле:

г
де _в = 1.02 - коэффициент, учитывающий влияние температурного фактора для нагреваемой воды.

4. Определение коэффициента теплопередачи

Коэффициент теплопередачи определяется по формуле:

При вычислении К необходимо соблюдать следующие правила:

е
сли _г>_в то d_ср=d_нар

если _г=_в то d_ср=(d_вн+d_нар)/2

если _г<_в то d_ср=d_вн

П
ри малой относительной толщине стенки трубки d_нар/d_вн <1.5 можно воспользоваться соотношением

Погрешность расчета не превышает 3%. Коэффициент R_заг учитывающий загрязнение стенок в ходе эксплуатации теплообменника, снижает обычно коэффициент теплопередачи на 20...30%.Принимаем d_ср=d_вн=0.01. R_заг=0.

Выбираем материал трубок бронза , тогда из [2] _ст=226.785

5. Определение площади поверхности охлаждения

Определение площади поверхности охлаждения производим по основному выражению для теплопередачи:

Q=KFt_ср

Откуда F=Q/Kt_ср=2515000/2470.493*74.17=13.725

З
ная площадь, нетрудно определить длину труб.

Остальные размеры теплообменника определяются с учетом правильного устройства подводящих каналов для прохода воды. Скорости теплоносителя в подводящем коллекторе и штуцере должны быть примерно равны. В этом случае их подводящие сечения связаны между собой равенством

т
.е.

F_шт=F_кан=F_отв

З
десь

п
лощадь сечения

О
круглив значение d_шт (в сторону увеличения) принимаем d_шт=0.09, определяем размеры подводящих каналов:

• ширина кольцевого коллектора b_кол=d_шт/4=0.09/4=0.023

• высота кольцевого коллектора h₁=1.57d_шт=1.570.09=0.141

• высота круглого подхода к трубкам h₂=d_шт/4D_кож=0.09/40.158=0.143

• диаметр наружного кожуха кольцевого канала (коллектора) D_кол=D_кож+2b_кол=

=0.158+20.023=0.203

Если высота больше половины длины труб, то делают два подводящих штуцера. В нашем случае один.

РАСЧЕТ ТЕПЛОВОЙ ИЗОЛЯЦИИ КОЖУХА ТЕПЛООБМЕННИКА.

Расчет заключается в следующем. Оценивается величина тепловых потерь теплообменника в окружающую среду Q_пот. В случае превышения этих потерь по сравнению с допустимыми Q_{пот.доп.} приступают к выбору способа тепловой защиты. В нашем случае рекомендуется покрытие кожуха теплообменника слоем теплоизоляционного материала. Выбор марки материала и его толщины _из осуществляется из условия оптимального сочетания значений коэффициента теплопроводности теплоизоляции и ее толщины - факторов, определяющих массу, стоимость и габариты готовой конструкции теплообменника.

Величину тепловых потерь от неизолированного кожуха теплообменника в окружающую среду с температурой t_окр, толщиной стенки стального кожуха _ст при известной средней температуре воды t_срв и коэффициенте теплоотдачи _в, вычисленном по формуле (2), можно найти, если известен коэффициент теплоотдачи _окр от кожуха окружающему воздуху.

В зависимости от заданных условий эксплуатации для случая естественной конвекции определим _окр:

• горизонтальное расположение теплообменника

Критерий Нуссельта определяем из соотношений, рекомендованных [5].Следует учесть, что

• д
  ля горизонтального расположения теплообменника

если соблюдается условие: 10³<(GrPr)_ж<10⁸. Если же (GrРr)_ж>10⁹, пользуются критериальным соотношением:

В
нашем случае 10³<(20.26310⁶0.688)_ж<10⁸

Критерий Грасгофа

• для горизонтального расположения теплообменника,

В
обоих случаях g=9.81 м/с², =1/T_окр=1/283=0.004, t=t_срв-t_окр =40-10=30

Параметры окружающего воздуха _ж= _в=_в/_в=0.00002188/79.4=0.00001416, Pr_ж=Pr_в и Pr_ст=0.705 приведены из табл.1 [4] для заданной t_окр= 10 С.

В
ычислим величину тепловых потерь, так как D_нар/D_вн <1.5

В случае Q_пот>Q_{пот.доп} на 5% приступаем к выбору оптимальной тепловой изоляции кожуха теплообменника. В нашем случае Q_{потпот.доп} поэтому выбор оптимальной тепловой изоляции не проводим.

4. ГИДРАВЛИЧЕСКИИ РАСЧЕТ ТЕПЛООБМЕННИКА

Гидравлический расчет теплообменника необходим, потому что между теплопередачей и потерей давления существует тесная физическая и экономическая связь. Чем больше скорость теплоносителей, тем выше коэффициент теплопередачи и тем компактнее для заданной тепловой производительности теплообменник, а следовательно, меньше капитальные затраты. Но при этом растет сопротивление потоку и возрастают эксплуатационные затраты.

Основной задачей гидромеханического расчета является определение потери давления теплоносителя при прохождении его через аппарат.

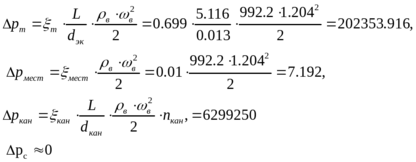

Полный перепад давления, необходимый при движении жидкости или газа через теплообменник, определится по формуле:

г
де слагаемые - суммарные потери сопротивления трения на всех участках, местные потери давления, потери обусловленные ускорением потока в канале и затраты на преодоление самотяги. В нашем случае учтем первые три вида потерь, определяемые по формулам (для воды):

Т. к Re_в>2500, то движение среды турбулентное и тогда

n_кан - число подводящих воду каналов (штуцеров).

Местное сопротивление при продольном омывании пучков вдоль оси рассчитывается по формуле [3]:

• для шахматных пучков при b₁/d_нар2/d_нар

_мест=(4+6.6m)Re^-0.28=0.01

Здесь m - число рядов в пучке в направлении движения потока для каналов обычно _мест = 0.01...0.05

Гидравлическое сопротивление подводящих воду каналов должно быть меньше гидравлического сопротивления межтрубного пространства:

или p_кан<p_в, p_кан 0.75p_в=6 299 250 Па, т.к p_в= 8 399 000 Па.

М
ощность, затрачиваемая на перемещение теплоносителей через межтрубное пространство, определяется по соотношению:

При выборе оптимальных форм и размеров поверхности нагрева теплообменника принимают наивыгоднейшее соотношение между поверхностью теплообмена и расходом энергии на движение теплоносителей. Это соотношение устанавливается на основе специальных технико-экономических расчетов, которые в нашей курсовой работе не выполняются.

Заключение.

В данном курсовом проекте был произведен тепловой расчет противоточного рекуперативного теплообменника для газотурбинной наземной установки замкнутого цикла. Были определены основные габаритные размеры и гидравлические параметры теплообменника.

Список использованных источников.

1. Петунин Б. В "Теплоэнергетика ядерных установок", М.-Л.: Атомиздат, 1960

2. Идельчик И.Е "Справочник по гидравлическим сопротивлениям", М.: Госэнергоиздат, 1962.

3. Кутателадзе С.С, Боришанский В.М "Справочник по теплопередаче". М.: Госэнергоиздат, 1969.

4. "Основы теплопередачи в авиационной и ракетно-космической технике." / Под редакцией В.К Кошкина. М.: Машиностроение, 1975.
