Реферат
У звіті з переддипломної практики подані результати моделювання помножувача частоти міліметрового діапазону з малим коефіцієнтом втрат на помноження. Особливістю приладу, що моделюється є велика кратність помноження, що дозволяє використовувати в системах НВЧ високостабільні і переналагоджувальні в широкому діапазоні генератори низьких частот. Це веде до спрощення і підвищення технічних характеристик приладів. Результати проведених теоретичних досліджень підтверджують слушність обраного напрямку побудови помножувача частоти і можливість здійснення простого переносу спектра сигналу з частот від декількох ГГц до сотень ГГц.
Вступ
Метою роботи є розробка і розрахунок помножувача частоти великої кратності міліметрового діапазону з малими втратами на помноження на основі ЛПД.
Необхідність створення таких помножувачів обумовлена тим, що на частотах міліметрового діапазону створення високостабільних генераторів являє собою достатньо складну задачу. На відносно низьких частотах ці задачі вирішуються просто. Виникає необхідність помноження частоти з малими втратами, великою кратністю, а також із зберіганням спектральної характеристики вхідного сигналу. Така задача може бути вирішена на основі ЛПД, у якому, через сильну нелінійність лавини, при подачі на кристал синусоїдального сигналу, поблизу максимумів напруг з'являється гострий пік струму, багатий гармонійними складовими. Якщо підібрати довжину кристала таким чином, що вихідна помножена частота буде лежати в області від’ємної провідності діода, то відбувається підсилення вихідного сигналу, що призводить до зниження втрат на помноження. У даній роботі методом математичного моделювання досліджується робота такого типу помножувача. Для опису процесів у кристалі використовується локально-польова модель ЛПД, у якій швидкість і час переходу між долинами станів рахується миттєвою функцією прикладеного поля. Зовнішня схема вихідного ланцюга вибирався у виді коливального контуру або ланцюжки контурів; і рівняння коливальних контурів вирішуються разом із рівняннями, що описують ЛПД.
1. Огляд різноманітних методів помноження частоти на напівпровідникових приладах
У помножувачах частоти на напівпровідникових приладах (мал.1.1) використовуються явища й ефекти, що призводять до нелінійних опорів або нелінійних ємностей (помножувачі NR- і NC-типів).

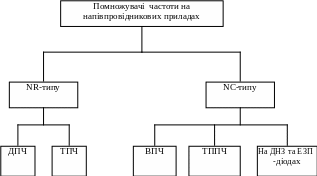

Мал. 1.1. Класифікація помножувачів частоти на напівпровідникових приладах
У діодних помножувачах частоти типу NR (ДПЧ) поява гармонік пов'язано з випрямленням (детектуванням) вхідного сигналу, причому в якості детекторів частіше застосовуються діоди з прижимним контактом і діоди з бар'єром Шоттки.
Якщо вольт-амперна характеристика діоду являє собою функцію струму, що не зменшується, від напруги, то при ідеальному випрямленні коефіцієнт передачі потужності основної частоти в потужність гармоніки не може перевищувати 1/n2:
де n - номер гармоніки, що виділяється; Рвих - потужність n-ої гармоніки в навантаженні; Рвх— потужність основної частоти (на вході помножувача); коефіцієнт передачі потужності .
ТАБЛИЦЯ 1.1
| n | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| max | 0,25 | 0,11 | 0,063 | 0,04 | 0,027 | 0,02 | 0,0156 | 0,0123 | 0,01 |
| Lmin, дБ | 6 | 9,6 | 12 | 14 | 15,7 | 16,9 | 18,1 | 19,1 | 20 |
У табл.1.1 приводяться значення max і відповідно мінімальні втрати перетворення Lmin для ідеального випрямлення:
L=10Lg (Рвх/Рвих)=10Lg 1/ (дБ).
Низький коефіцієнт передачі помножувача на нелінійному опорі діода пояснюється тим, що тут відповідно до самого принципу помноження частоти, виділення потужності потрібної гармоніки, неминуче пов'язано з розсіюванням потужності постійного струму. З урахуванням втрат у діоді й елементах схеми помножувача коефіцієнт передачі значно нижче 1/n2.
Для помножувачів на нелінійному опорі характерне різке зменшення коефіцієнта передачі з ростом номера гармоніки, що виділяється (табл.1.1).
До діодних помножувачів частоти NR-типу можна віднести й помножувачі на тунельних діодах (ТД), що не одержали, проте, широкого поширення через низький рівень вихідної потужності. Істотною хибою помножувачів на ТД є складність їх стикування з кварцовими генераторами, (ТД насичуються при малій вхідній потужності), що практично виключає можливість одержання високої стабільності частоти гармонік.
У транзисторних помножувачах частоти типу NR (ТПЧ) для одержання гармонік основної частоти використовуються нижня і верхня відсічки струму. Для помноження частоти зручніше усього користуватися нелінійною залежністю струму колектора від напруги на емітері при відносно великих сигналах, що призводить до появи в колекторному ланцюзі гармонійних складового струму. Напруга основної частоти, що підлягає помноженню, звичайно вводиться в ланцюг емітера (схема з загальною базою), оскільки параметри транзистора сильно залежать від струму емітера. Помножувачі на транзисторах мають високий коефіцієнт передачі по потужності і напрузі (за рахунок підсилювальних властивостей транзистора), компактні і економічні.
До хиб ТПЧ варто віднести невелику можливу вхідну потужність і обмежену частоту реалізованої гармоніки, обумовлену частотними можливостями транзистора. Крім того, у ряді випадків важко забезпечити оптимальний кут відсічки через недостатній розмір допустимої зворотної напруги на емітерному переході, а також виникають перекручування форми імпульсу колекторного струму за рахунок інерційності транзистора.
Помножувачі цього типу доцільно використовувати на частотах до декількох сотень мегагерц. На більш високих частотах помножувачі на транзисторах можна ефективно застосовувати в сполученні з ВПЧ. Велике поширення на практику одержав, наприклад, варіант, коли генератор і помножувачі на транзисторах використовуються в якості джерела потужного вхідного сигналу частоти 100-150 МГц для наступного варакторного помноження частоти.
Більш ефективним типом напівпровідникового помножувача частоти буде такий пристрій, у якому частина вхідної потужності не перетвориться в потужність постійного струму. Нелінійним елементом в помножувачах частоти може використовуватись або нелінійний опір, що не є уніполярним, або нелінійна реактивність. У якості останньої може успішно застосовуватися ємність замкненого р-n - переходу спеціальних напівпровідникових діодів. Помноження частоти на нелінійному опорі замкненого діоду неефективно, тому, що в області допустимих обернених напруг нелінійність опору переходу виражена слабко.
Можливість виділення гармонійних складових у нелінійно-ємнісних помножувачах (NС-типу) пов'язана з залежністю ємності від прикладеного до р-n - переходу напруги.
Насправді, якщо ємність є функцією напруги, то залежності заряду і струму від напруги
будуть нелінійними, що призведе до перекручування форми вхідного сигналу і появі гармонік основної частоти. Гармонійні складові можуть бути виділені за допомогою частотно-вибіркових ланцюгів (фільтрів). У цьому і полягає принцип помноження частоти на нелінійній ємності .
Оскільки на нелінійній реактивності без втрат і при однозначній залежності заряду від напруги потужність не розсіюється, сума потужностей на всіх частотах повинна бути ріва нулю, тобто
Цей висновок безпосередньо випливає з закону збереження енергії.
Отже, в помножувачі на нелінійній ємності при зроблених допущеннях теоретично може бути отриманий коефіцієнт передачі, рівний одиниці (уся потужність основної частоти перетвориться в потужність гармоніки). При цьому коефіцієнт передачі не буде залежати від номера гармоніки, рівня вхідної потужності і виду вольт-фарадної характеристики нелінійного елементу.
Помножувачі на нелінійному опорі напівпровідникових діодів застосовуються порівняно рідко і, як правило, при малих рівнях вхідної потужності. Крім того, помножувачі цього типу в приладах НВЧ потребують ретельного попереднього налагодження, а самі нелінійні опори не відрізняються високою стабільністю характеристик.
У транзисторно-параметричних помножувачах частоти (ТППЧ) використовується нелінійна ємність колекторного переходу транзисторів. При подачі вхідного сигналу прикладена до переходу колектор – база, напруга модулює ємність колекторного переходу, що викликає параметричну генерацію гармонік. Транзистор тут виконує одночасно дві функції: підсилювача потужності вхідного сигналу і варакторного помножувача на ємності переходу колектор - база. На відміну від помножувачів на транзисторах з відсічкою струму колектора в даному випадку гранична частота гармоніки, що виділяється, може істотно перевищувати граничну частоту транзистора.
Принципи побудови схем ТППЧ і методи їхнього аналізу мають багато загального з варакторними помножувачами частоти. На практиці знайшли застосування помножувачі цього типу на відносно потужних і малопотужних транзисторах. Останні, наприклад, можуть забезпечувати коливальну потужність гармоніки, що виділяється порядку 10 мВт на частотах до 1,5 ГГц, що дозволяє ефективно їх використовувати в якості простих, економічних і надійних гетеродинів приймачів дециметрового діапазону.
Ці методи є ефективними лише при помноженні в 2-4 рази, і для створення високоефективних генераторів у мм-діапазоні при помноженні від високостабільних кварцових генераторів потрібно занадто багато каскадів помноження.
У останні роки широке поширення одержали помножувачі частоти на діодах із накопиченням заряду (ДНЗ). У ДНЗ для генерації гармонік використовується режим із відмиканням переходу. При цьому інжектовані в позитивний півперіод напруги на діоді неосновні носії не встигають рекомбінувати (час їхнього життя р перевищує півперіод сигналу). У результаті накопичення заряду неосновних носіїв при зміні полярності вхідної напруги протягом деякого часу (часу встановлення) перехід залишається практично провідний і обернений струм досягає значної величини. Потім наступає фаза відновлення оберненого опору tв і струм через діод різко зменшується. Таким чином, у ДНЗ залежність i(t) має яскраво виражену нелінійність і форма кривої струму виявляється насиченою гармонійними складовими основної частоти. Насиченість спектру струму гармоніками в ДНЗ збільшується при зменшенні часу відновлення. Саме такий режим найбільш цікавий з погляду використання у ВПЧ.
ДНЗ у порівнянні зі звичайними варакторами мають дві істотних переваги: 1) можливість роботи при значних рівнях вхідної потужності (від одиниць до декількох десятків ватів) із достатньо високою ефективністю; 2) однокаскадне генерування гармонік високого порядку з меншими втратами перетворення, чим у варакторів, до частот 10 ГГц і вище( fвх =200 МГц, n=10, Рвх=0,5 Вт, Рвих=0,06 Вт, =0,12).
До помножувачів на ДНЗ безпосередньо відносяться помножувачі частоти на діодах з ефектом змикання переходу (ЕЗП-діоди).
Перспективним вбачається також метод радіоімпульсного помноження на ЛПД, у якому достатньо гострий імпульс струму, обумовлений подачею на ЛПД сигналу відносно низької частоти, стимулює самозбудження на високій частоті або посилення на від’ємному опорі лавино-пролітного діода виділеного високочастотного сигналу.
2. Розробка і розрахунок помножувача частоти на ЛПД
2.1. Принцип роботи ЛПД
Принцип роботи лавино-пролітного діода оснований на виникненні від’ємної провідності в діапазоні надвисоких частот, що обумовлено процесами лавинного помноження носіїв і їхнього прольоту через напівпровідникову структуру. Поява від’ємної провідності пов'язана з тимчасовим запізнюванням цих двох процесів, що призводять до фазового зсуву між струмом і напругою. "Лавинне запізнювання " з'являється за рахунок кінцевого часу наростання лавинного струму, а "пролітне запізнювання" -за рахунок кінцевого часу прольоту носіями області дрейфу. Провідність діода від’ємна на деякій частоті, коли сума цих часів дорівнює півперіоду сигналу низької частоти. Виникаюча за рахунок пролітних ефектів у напівпровідникових діодах від’ємна провідність уперше була отримана в 1954 році Шоклі, який вважав, що двоконтактні прилади через свою структурну простоту мають потенційні переваги в порівнянні з триконтактними - транзисторами.
В даний час лавино-пролітний діод є одним із самих потужних твердотільних джерел НВЧ-випромінювання. ЛПД можуть генерувати в неперервному режимі найбільшу потужність у міліметровому діапазоні хвиль. Проте необхідно відзначити складності, з якими зіштовхуються при роботі ЛПД у зовнішньому ланцюгу: високий рівень шуму; необхідність ретельного розрахунку ланцюгів (щоб уникнути розладу або навіть перегоряння діоду, оскільки велика реактивність і сильно залежить від амплітуди осциляцій). Родинним ЛПД приладом є також пролітний діод із захопленим об'ємним зарядом лавини. Робоча частота цього приладу набагато менше пролітної, але К.К.Д. значно вище, чим у ЛПД. У результаті теоретичних досліджень було встановлено, що при роботі в режимі великого сигналу лавинний процес починається в області високого поля, а потім швидко поширюється на весь зразок, у результаті чого останній заповнюється електронно-дірковою плазмою, що проводить, просторовий заряд якої знижує напругу на діоді до дуже малих величин. Тому, що плазма не може бути просто вилучена з приладу, тому цей режим роботи називається режимом із захопленим об'ємним зарядом лавини. Пролітні діоди застосовуються в імпульсних передавачах і в радарах із фазованими решітками.
